À l'intérieur du laboratoire Sealock : le testeur d'impact par oscillation des bagages (XE-I09BA)

Presque toutes les pannes catastrophiques de sacs dont un acheteur entend parler commencent au même endroit : le point où une sangle, une poignée ou un anneau en D rencontre le panneau de carrosserie. Le tissu se déchire rarement au milieu. Les fermetures éclair se séparent rarement le long de la chaîne. Ce qui échoue, c’est l’ancrage – les quelques centimètres carrés de pièce soudée, de barre d’arrêt ou de boucle de sangle qui doivent transférer tout le poids d’un sac chargé vers une paroi flexible, des milliers de fois, sous des charges qui ne sont jamais stables et jamais prévisibles. C'est pourquoi un test de traction statique, aussi impressionnant soit le nombre qu'il produit, est un mauvais prédicteur des retours sur le terrain. Une articulation qui survit à une seule traction de 80 kg peut toujours échouer à 400 cycles d'une secousse dynamique de 8 kg, car la fatigue et la résistance maximale sont des phénomènes physiques différents.

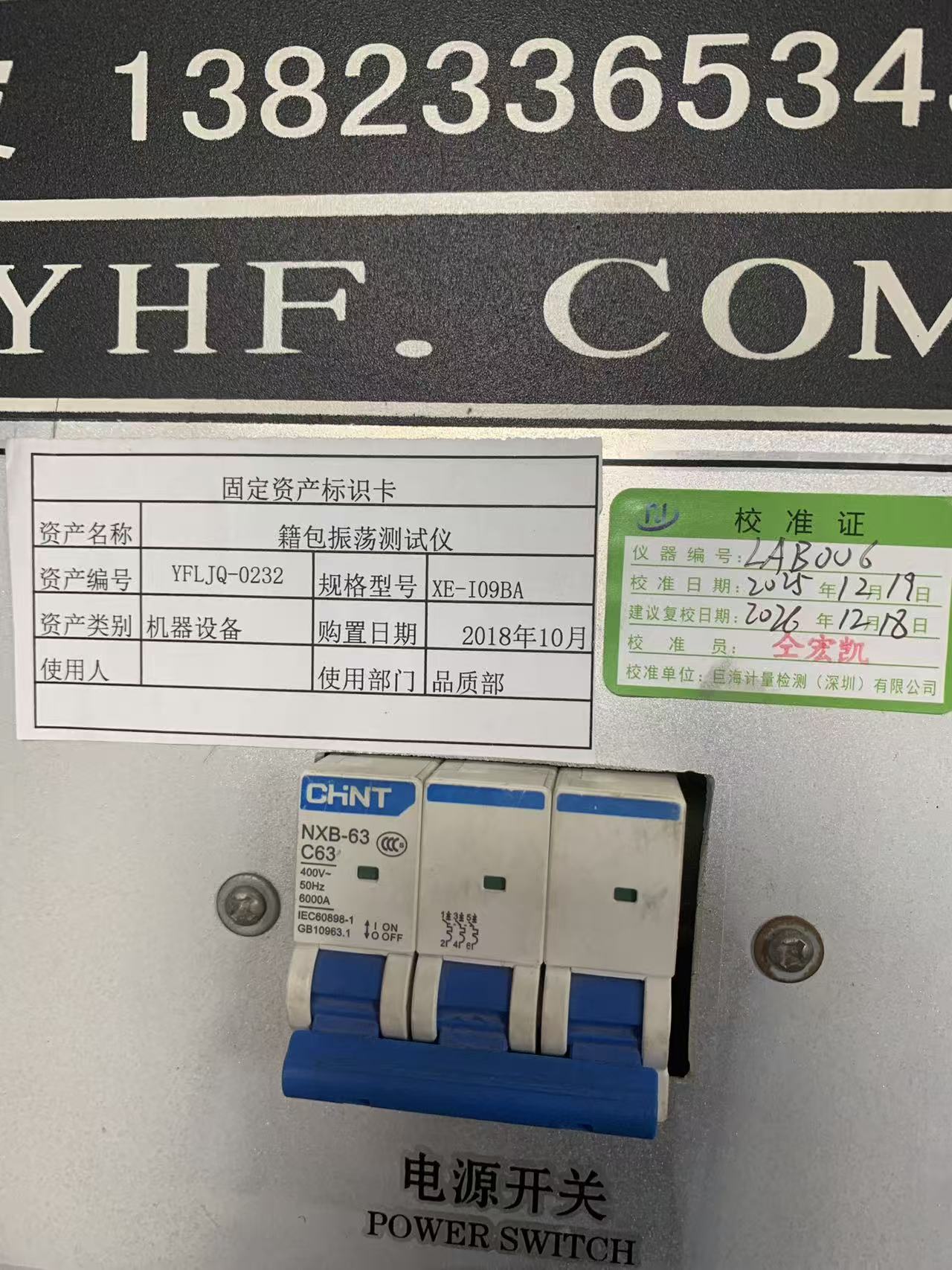

La machine qui sépare ces deux mondes dans notre laboratoire est le testeur d'impact par oscillation de bagages — actif YFLJQ-0232, modèle XE-I09BA, numéro d'instrument LAB-006, en service dans notre service qualité depuis octobre 2018 et dernier calibré en externe le 19 décembre 2025, avec un réétalonnage prévu le 18 décembre 2026. En interne, il fonctionne selon la procédure opérationnelle standard YFL-WI-PZ-03, révision A/0, daté du 28 décembre 2023. Cet article explique ce que fait réellement la machine, pourquoi le test est plus important pour les sacs étanches soudés à haute fréquence que pour les bagages cousus de manière conventionnelle, et ce qu'un responsable d'approvisionnement devrait demander lorsqu'il voit « test d'impact par oscillation » sur la fiche technique d'un fournisseur.

Que signifie réellement « impact d’oscillation »

Le test est d’une simplicité trompeuse à décrire et assez difficile à bien réaliser. Un sac est chargé jusqu'à un poids spécifié, puis suspendu à la machine par le composant examiné : une seule poignée supérieure, une paire de bretelles, une boucle de transport, une poignée de chariot entièrement déployée. La tête d'impact soulève le sac chargé selon une course définie, puis le relâche. La gravité fait le reste. Le sac tombe et un ensemble de ressorts amortis au sommet de la tête absorbe puis restitue l'énergie de la chute, de sorte que l'échantillon ne tombe pas une seule fois, mais est entraîné dans une oscillation continue de haut en bas. Chaque cycle envoie une onde de choc le long de la sangle jusqu'au point d'ancrage, puis la décharge complètement. Charger, choquer, décharger, répéter.

La norme chinoise de méthode de l'industrie légère qui formalise cela, QB/T 2922-2018Étui et sac — Méthode d'essai pour l'impact par secousse, décrit le principe comme charger le sac avec un poids spécifié, le soulever par la poignée, la bandoulière ou la poignée de chariot entièrement déployée selon une course définie, le laisser tomber librement sous l'effet de la gravité et utiliser un ressort pour absorber et libérer l'énergie d'impact afin que le sac subisse des impacts et des oscillations répétés - testant ainsi l'endurance aux chocs de la poignée, de la sangle, de la poignée du chariot et du corps. L'appareil est étroitement spécifié : la masse combinée de la ventouse inférieure, du bloc d'amortissement supérieur, de la tige d'impact et du dispositif standard est de 8,1 ± 0,2 kg, la course dans une seule direction est de 150 ± 5 mm et l'ensemble d'amortissement du bruit au niveau de la ventouse supérieure délivre une force de ressort de 110 ± 10 N lorsqu'il est comprimé à ras. Le système de contrôle doit permettre d'ajuster le taux d'impact, de régler et d'enregistrer le nombre de cycles et doit arrêter automatiquement la machine si l'éprouvette tombe pendant l'essai.

Cette dernière clause compte plus qu’il n’y paraît. L'arrêt automatique lors du dépôt de l'échantillon n'est pas une fonctionnalité pratique : c'est ce qui fait du comptage cyclique un point de données valide. Si une sangle se déchire au cycle 612 et que la machine continue de marteler un appareil vide jusqu'à ce qu'elle atteigne un préréglage de 1 500, le rapport ne dit rien d'utile. Parce que la machine s'arrête au moment de la séparation, la lecture du compteurestla durée de vie en fatigue de cette articulation.

La machine à notre étage

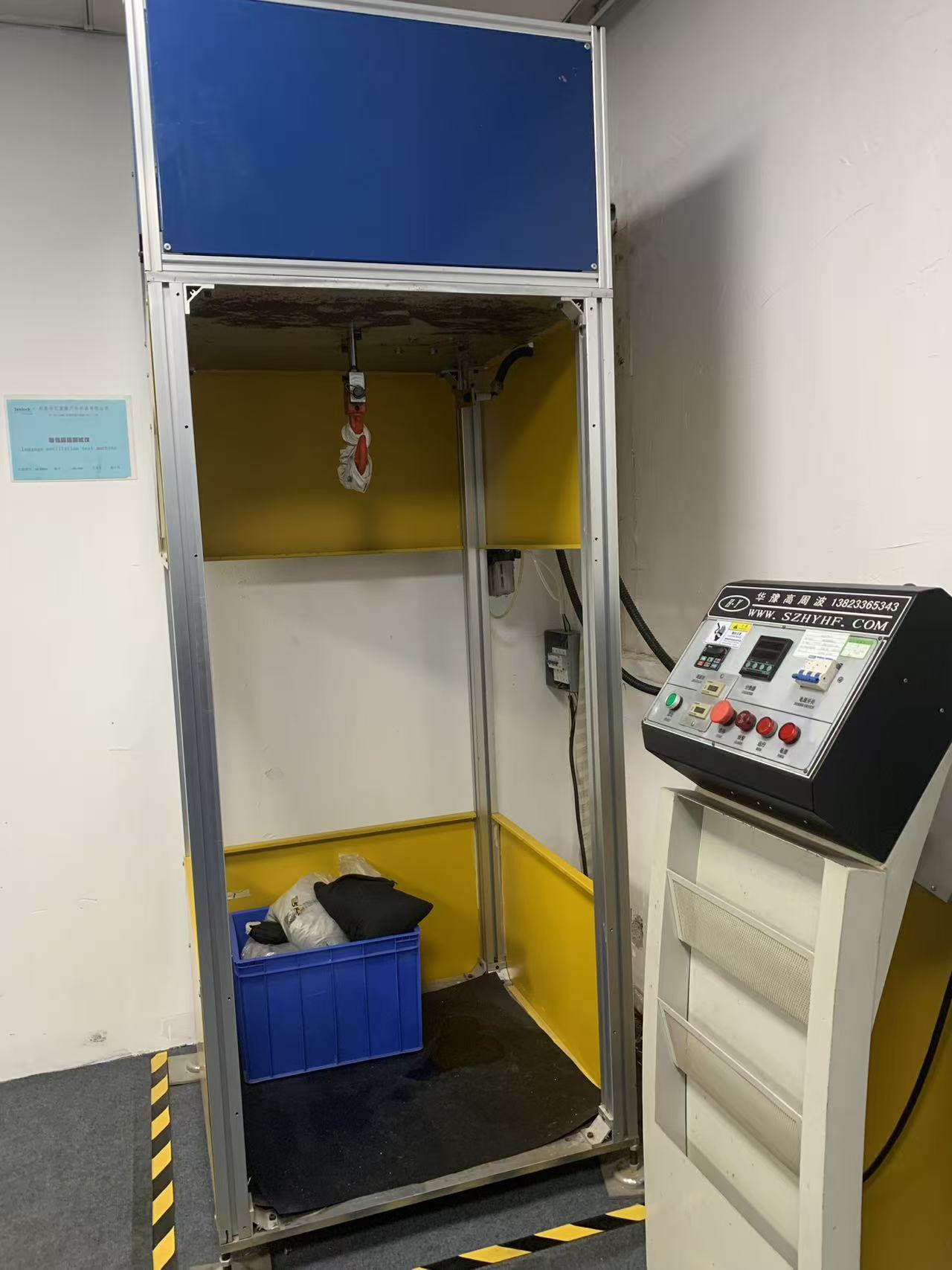

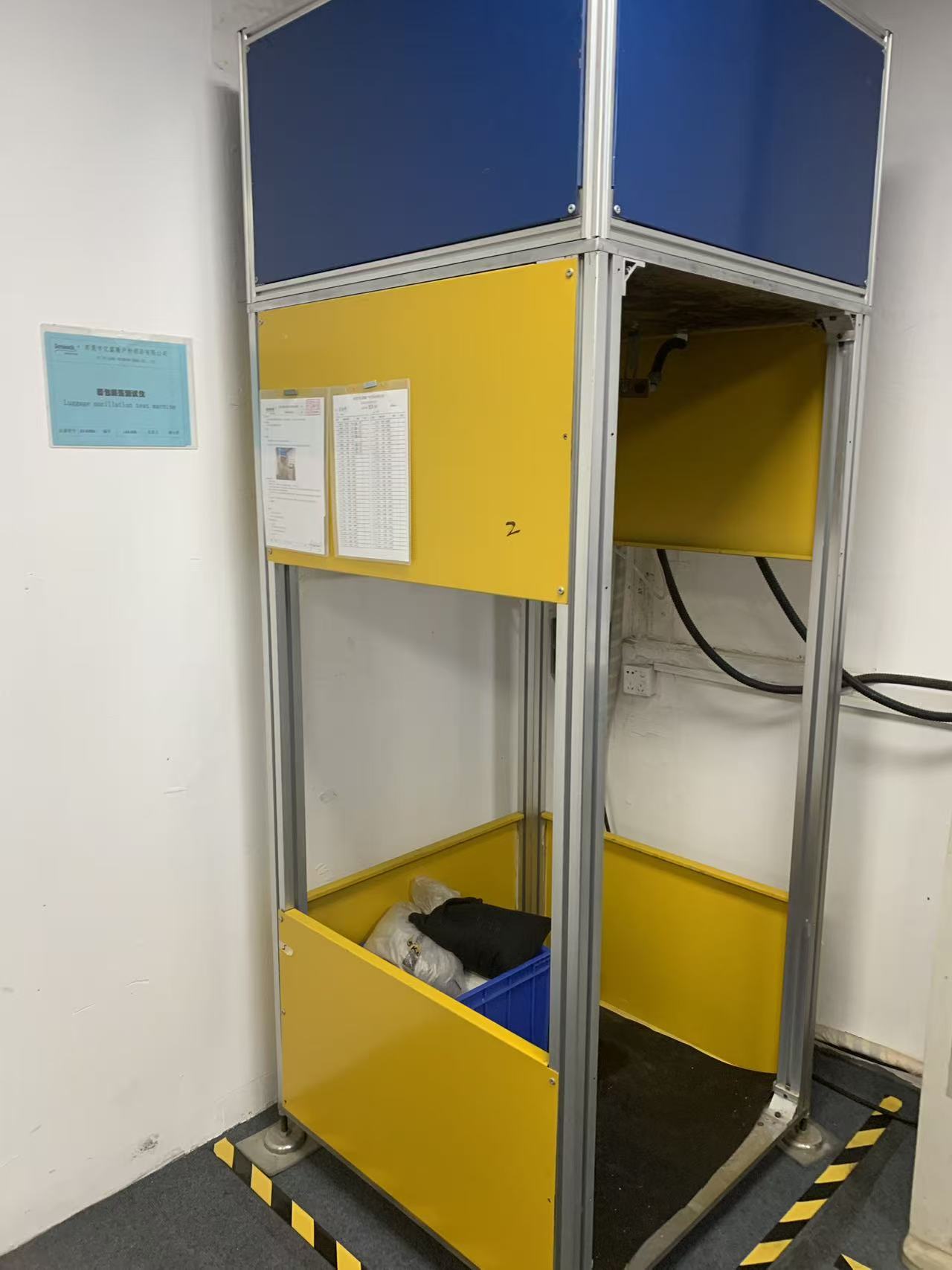

Notre unité a été construite par un fabricant d’équipements haute fréquence de Shenzhen et est délibérément peu glamour. La chambre d'essai est un cadre en aluminium extrudé avec des panneaux de remplissage jaunes et bleus, ouvert du côté opérationnel, recouvert d'un épais tapis en caoutchouc pour éliminer le rebond. La tête d'impact est suspendue à la traverse supérieure ; en dessous se trouve le spécimen et, dans la caisse à la base, les sacs de sable calibrés que nous utilisons pour amener un sac à sa charge d'essai nominale. Une porte battante ferme le côté travail avant le début d'un travail, qui est la seule chose qui se dresse entre un opérateur et un sac de 20 kg se déplaçant à grande vitesse.

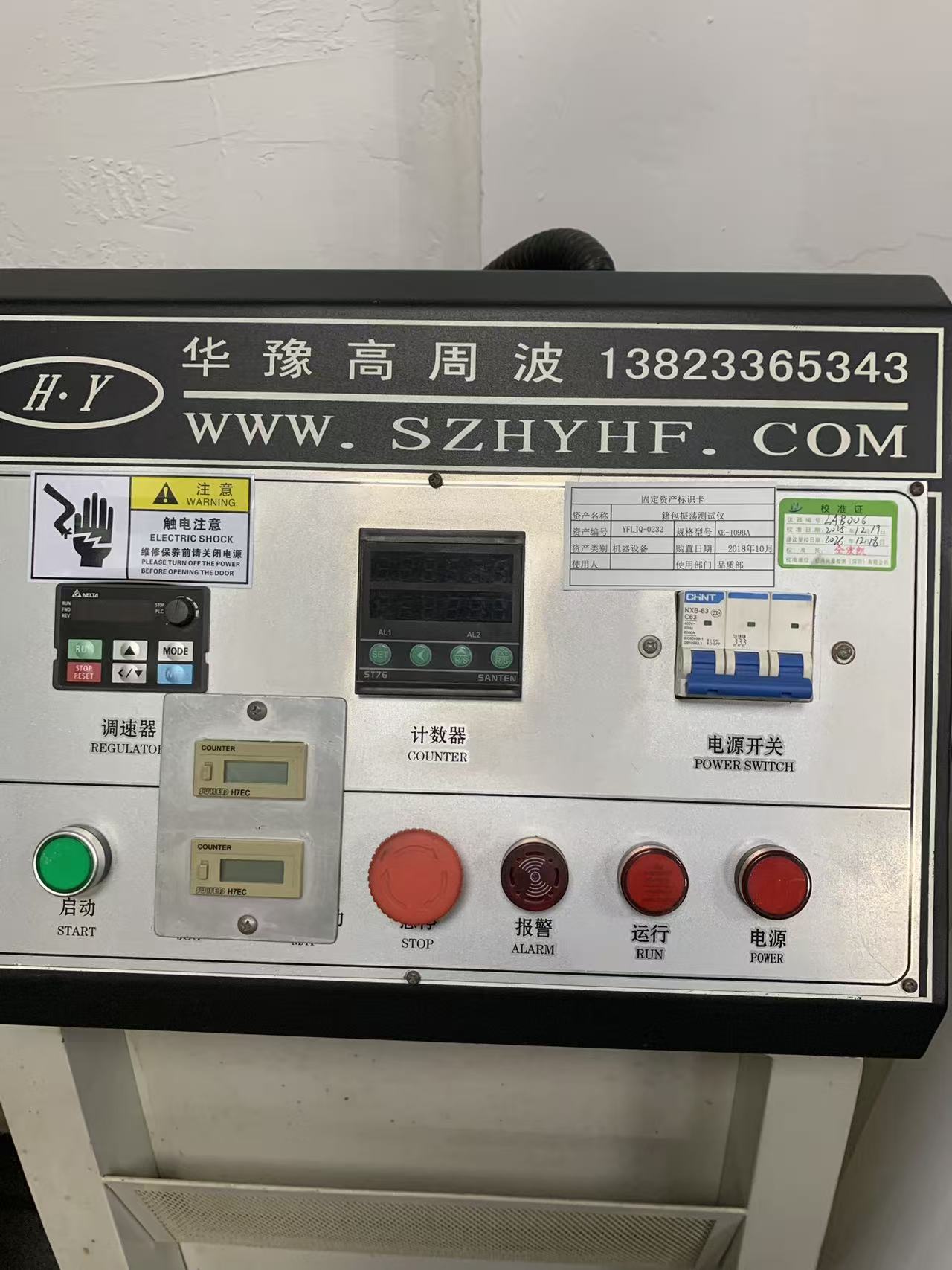

Le socle de commande se trouve à l’extérieur de la cage. Sa disposition vous indique exactement comment le test est effectué : un variateur de fréquence Delta sur la gauche fait office de régulateur de vitesse, un compteur numérique SANTEN ST76 avec deux canaux d'alarme se trouve au centre, deux compteurs électromécaniques FUJI H7EC enregistrent les cycles cumulés indépendamment de celui programmable et un disjoncteur tripolaire CHNT NXB-63 C63 évalué à 400 V, 50 Hz avec un pouvoir de coupure de 6 000 A gère l'alimentation entrante. En dessous d'eux se trouvent le bouton de démarrage, un arrêt d'urgence surdimensionné en forme de champignon et des indicateurs d'alarme, de fonctionnement et d'alimentation.

Les compteurs en double sont là pour une raison. Le compteur programmable est ce qui arrête la machine au cycle cible ; les compteurs mécaniques accumulent les cycles de vie de la machine et effectuent une vérification croisée si quelqu'un se demande si une exécution a été réinitialisée à mi-test. Lorsque l'auditeur tiers d'un client nous demande comment nous savons qu'un rapport reflète une exécution complète, c'est la réponse que nous indiquons.

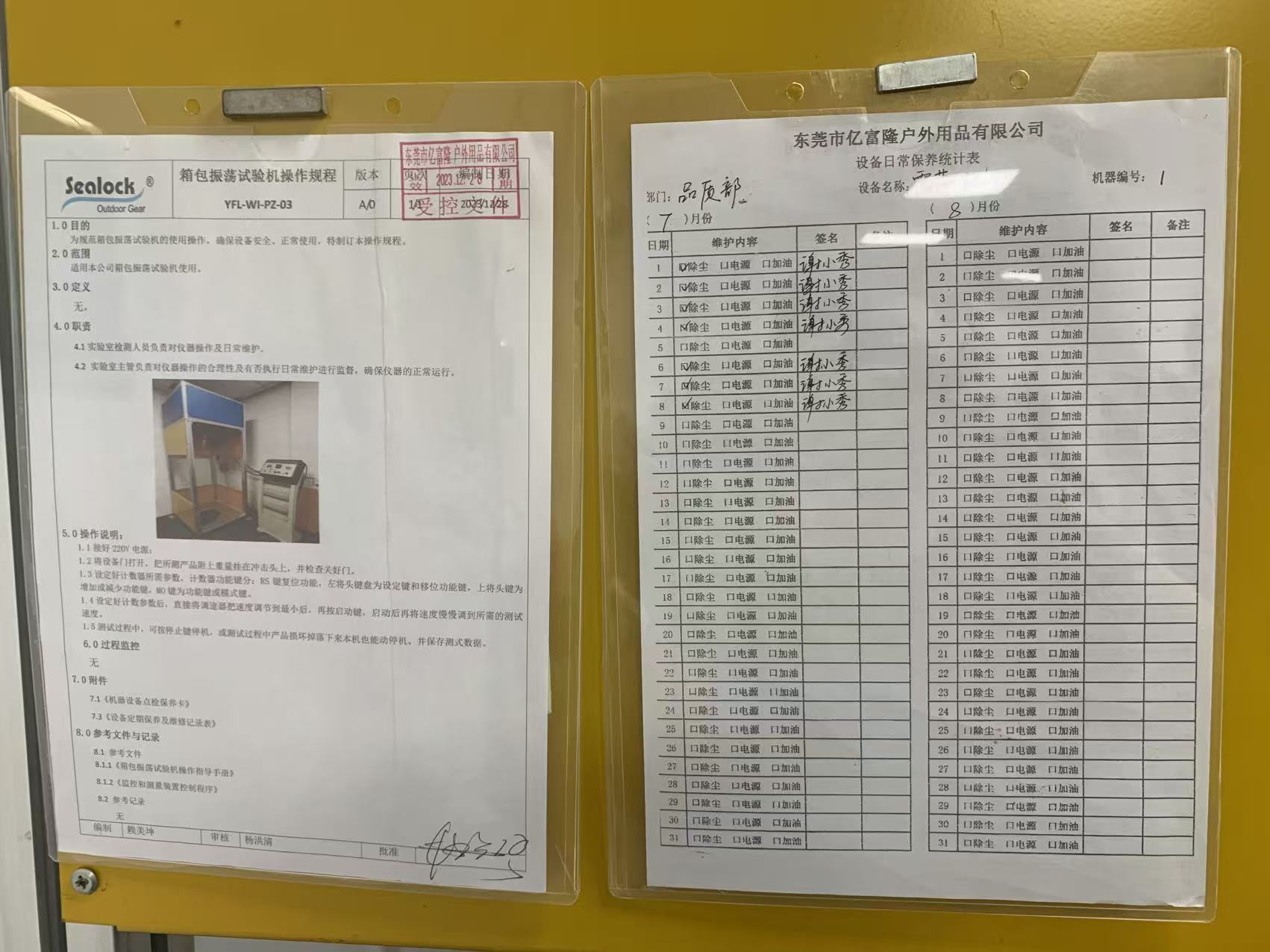

Comment nous l'exécutons : SOP YFL-WI-PZ-03

La procédure contrôlée affichée sur la machine est courte et chaque clause existe parce que quelqu'un s'est trompé un jour.

L'opérateur connecte l'alimentation 220 V, ouvre la porte de la chambre, suspend l'échantillon - déjà chargé à son poids nominal - sur la tête d'impact à l'aide du dispositif approprié et confirme que la porte est correctement fermée avant que quoi que ce soit ne bouge. Le compteur est ensuite programmé : la touche de réinitialisation efface l'exécution précédente, les touches de décalage et d'incrémentation définissent le nombre de cycles cible et la touche de mode sélectionne la fonction de comptage. Ce n'est qu'une fois l'objectif défini que l'opérateur baisse le régulateur de vitesse au minimum, appuie sur Démarrer, puis augmente lentement la vitesse jusqu'au taux de test requis. Le démarrage à grande vitesse est interdit, car un premier coup brusque applique un choc que la norme n'a jamais prévu et peut produire une fausse défaillance précoce au niveau du luminaire plutôt qu'au niveau du joint testé.

Pendant le fonctionnement, l'opérateur peut arrêter la machine à tout moment avec la touche d'arrêt. Si l'échantillon se casse et tombe, la machine s'arrête d'elle-même. Les données de test sont ensuite enregistrées. Le SOP attribue le fonctionnement et la maintenance de routine à l'inspecteur du laboratoire et la supervision des deux au superviseur du laboratoire, et il est soutenu par un journal d'entretien quotidien - dépoussiérage, vérification de l'alimentation, lubrification - signé jour après jour.

Nombre de charges et de cycles : quels devraient être les chiffres

La norme de méthode définit comment secouer un sac ; la norme de produit définit la dureté et la durée. Pour les sacs transportés qui sont QB/T 1333-2018Sac à main et sac à dos, qui définit la charge d'essai en fonction du volume du corps du sac plutôt que, comme le faisait l'édition précédente de 2010, en fonction des spécifications du produit, et qui évalue uniquement la bandoulière où une seule poignée et la bandoulière partagent une région cousue qui se chevauche. Les tests commerciaux typiques portent sur 400 cycles sur des bretelles doubles sous une charge spécifiée de 6 kg, avec des poignées évaluées selon leur propre combinaison de charge et de cycle.

Quatre cents cycles, c'est un plancher, pas un plafond, et c'est calibré pour un sac à main de la vie quotidienne plutôt que pour un sac sec de 60 litres qui sera jeté sur le pont d'un bateau pendant une décennie. Notre exigence de charge interne est de 1 500 cycles et plus, et pour les programmes d'expédition et maritimes, nous exécutons des comptes beaucoup plus élevés à des charges définies à partir de la capacité nominale du sac plutôt qu'à partir du tableau de volume standard. Lorsque le propre protocole d'un client spécifie une combinaison différente – une charge plus lourde avec moins de cycles pour simuler la manutention des bagages, ou une charge plus légère avec un nombre beaucoup plus élevé pour simuler un trajet domicile-travail – la machine prend simplement ces chiffres. La vitesse, la charge et l'objectif de cycle sont tous définis par l'opérateur, ce qui explique tout l'intérêt d'avoir l'instrument en interne plutôt que d'acheter des emplacements de test en externe.

Pourquoi ce test est différent pour les sacs étanches soudés

C’est ici qu’une usine d’équipements étanches diffère d’une usine de bagages conventionnelle. Sur un sac cousu, une ancre de bandoulière est une boucle de sangle prise dans une couture et renforcée par une bride de fixation. Le mode d'échec est l'abrasion du fil et l'arrachement progressif des points, et il s'annonce : les points se desserrent, la boucle s'incline, l'acheteur le remarque avant de le lâcher.

Sur un sac soudé à haute fréquence, il n'y a aucune couture au niveau de l'ancrage, ou bien les coutures sont décoratives et le chemin de charge réel passe par une pièce soudée collée à la face en TPU ou en PVC du panneau de carrosserie. Ce joint se rompt par pelage, et non par abrasion, et la rupture par pelage est silencieuse et soudaine. Une soudure qui a fonctionné légèrement à froid (temps de séjour insuffisant, surface contaminée, matrice qui a dérivé du parallèle d'une fraction de millimètre) passera confortablement un test de traction statique, puis se délaminera au bord du patch quelque part entre le cycle 300 et le cycle 900, car chaque cycle d'oscillation se situe au même bord d'attaque de la liaison.

C'est l'échec qui génère les critiques que tous les responsables de catégorie reconnaissent : le sac qui a bien fonctionné pendant une saison, puis « la sangle vient de se détacher du sac » avec un contour de patch propre et sans effilochage laissé derrière. C'est aussi, et c'est important, unimperméabilisationune défaillance et pas seulement une défaillance de résistance, car un patch partiellement décollé ouvre un chemin de fuite à travers le matériau de surface bien avant qu'il ne se sépare complètement. Un sac peut commencer à laisser entrer de l’eau au niveau de l’ancrage d’épaule tout en portant parfaitement sa charge.

C'est pourquoi le testeur d'oscillations et letesteur informatisé de traction et de pelagesont lus ensemble plutôt que séparément. Les tests de pelage nous donnent la force de liaison statique d'un joint soudé en kilogrammes par rapport à notre tableau de matériaux interne ; les tests d'oscillation nous indiquent si cette liaison survit aux charges dynamiques, répétées et à un seul bord dans la géométrie qu'elle verra réellement en service. Une soudure peut être solide tout en étant peu résistante à la fatigue si la géométrie du patch se concentre sur un coin. Seul le deuxième test le trouve.

Ce que nous regardons à la fin d'une course

Un inventaire tournant terminé est une condition de réussite, et non un résultat de réussite. Lorsque le compteur s'arrête, l'échantillon redescend et est examiné par rapport à une liste de contrôle écrite : pas de séparation ou séparation partielle de la poignée, de la sangle ou de la pièce d'ancrage ; pas de délaminage ni de soulèvement au bord d'un quelconque renfort soudé ; aucune fracture, déformation ou fissuration des boucles, curseurs, anneaux en D ou triglides ; pas de casse de fil au niveau des points de renfort ; aucune déformation du panneau de carrosserie autour du point de charge ; et, pour les sacs dotés d'un système de chariot, une poignée qui s'étend et se rétracte en douceur et se verrouille positivement.

Tout ce qui n’est pas la séparation est toujours enregistré. Un bord de pièce qui s'est soulevé de deux millimètres à 1 500 cycles est un sac de passage et un processus défaillant, et cela revient à l'ingénierie en tant que problème de paramètre de soudage plutôt que d'être approuvé. Lorsque le test est destructif ou que l'échantillon est marqué, l'échantillon est mis en quarantaine et ne réintègre pas le stock vendable.

Où se situe-t-il dans la chaîne QC plus large

Aucun instrument ne certifie un sac à lui seul. Le testeur d'oscillations couvre l'endurance de charge dynamique au niveau des points d'ancrage et agit dans toutes les directions : letesteur de durée de vie alternatif à fermeture éclairfait subir à la fermeture 3 000 cycles sous une charge latérale et longitudinale adaptée à la taille ; letesteur d'abrasionet letesteur de solidité des couleurs par frottementtraiter la durabilité de la surface et le transfert de finition ; lechambre de température et d'humidité programmablefait vieillir le matériau en le soumettant à des cycles chaud-humide et inférieur à zéro avant de vérifier à nouveau les propriétés mécaniques. Ensuite, l'ensemble est soumis à des tests d'immersion totale dans l'eau de deux heures ou plus pour les produits submersibles, ou à des tests de forte pluie et de jet d'eau pour les produits conçus pour résister à la pluie plutôt qu'à l'immersion.

Exécution de tests d'oscillationaprèsLe vieillissement climatique est l’une des séquences les plus révélatrices dont dispose un acheteur, et elle mérite de la préciser explicitement. Les joints adhésifs et certaines qualités de films TPU perdent une résistance au pelage significative après soixante-douze heures d'exposition à la chaleur et à l'humidité. Une ancre de sangle qui survit à 1 500 cycles neufs et à 600 cycles après vieillissement vous indique quelque chose qu'aucun test à température ambiante ne pourra jamais fournir.

Ce que les acheteurs devraient demander

« Oscillation testée » sur une fiche technique ne signifie rien sans quatre chiffres derrière : la charge en kilogrammes, le nombre de cycles, le composant testé et les critères d'acceptation. Demandez les quatre. Demandez si le décompte a été atteint ou si la machine s'est arrêtée automatiquement plus tôt. Demandez si le sac a été testé neuf ou après un conditionnement environnemental. Et pour les produits soudés en particulier, demandez si l'inspection post-test comprenait un soulèvement des bords au niveau des renforts soudés, car un fournisseur qui inspecte uniquement la séparation signalera une réussite sur un sac qui a déjà commencé à se décoller.

Pour les programmes OEM et ODM, nous définissons ces paramètres conjointement au stade du développement, les exécutons sur les premiers articles avant que l'outillage ne soit gelé et les répétons pendant la production. Lorsqu'un protocole propre à une marque ou un rapport de laboratoire tiers est requis, les données internes servent de pré-sélection : nous préférons trouver le problème au cycle 700 dans notre propre atelier plutôt que dans un rapport SGS ou QIMA trois semaines avant expédition.

Questions fréquemment posées

Le test d'impact par oscillation est-il la même chose qu'un test de chute ?

Non. Un test de chute évalue ce qui arrive à un sac et à son contenu lors d’un seul impact incontrôlé contre une surface dure. Les tests d'impact par oscillation évaluent la fatigue aux points de transport sous des centaines ou des milliers de cycles de chargement et de relâchement contrôlés. Ils trouvent différents échecs, et un sac peut passer confortablement l’un tout en échouant l’autre.

Cette machine peut-elle tester une glacière souple ou un sac sec ainsi qu'un sac à dos ?

Oui. Tout ce qui a un point de transport défini peut être suspendu au luminaire : une seule poignée de transport sur un sac sec, deux bretelles sur un sac à dos plus frais, une poignée supérieure sur un sac de sport. Les produits à parois souples sont rembourrés au niveau de la zone de contact du luminaire afin que la pince n'abîme pas la sangle et ne crée pas de fausse défaillance au niveau de la poignée plutôt qu'au niveau du joint.

Quelle charge utiliser si le sac n’a pas de capacité publiée ?

La norme produit le dérive du volume du corps du sac. En pratique, pour les équipements d'extérieur, nous préférons tester à la capacité nominale qu'une marque imprimera réellement sur son propre emballage, plus une marge, puisque c'est le chiffre qu'un consommateur considérera comme une autorisation.

Un résultat réussi garantit-il que le sac n'échouera pas sur le terrain ?

Il garantit que la conception et le processus, tels qu’échantillonnés, ont dépassé un seuil de fatigue défini. La durabilité sur le terrain dépend également de la cohérence de la production, c'est pourquoi les tests d'oscillation sont effectués sur des échantillons de production plutôt que uniquement sur l'échantillon doré, et pourquoi les paramètres de soudage en cours de processus sont surveillés indépendamment.

L'équipement est-il calibré ?

En externe, par un centre d'étalonnage accrédité, avec le certificat affiché sur la machine. Le certificat actuel date du 19 décembre 2025 et le réétalonnage arrive à échéance le 18 décembre 2026. L'état de l'étalonnage fait partie de chaque audit interne et est disponible sur demande pour les clients en visite.

Suivant dans cette série

Le prochain instrument que nous ouvrirons est le coffret de correspondance des couleurs de source lumineuse standard – la petite boîte sans prétention qui règle plus de litiges avec les clients que tout autre équipement du bâtiment, car la couleur est le seul attribut que chaque acheteur inspecte personnellement et presque tout le monde inspecte sous un mauvais éclairage.

Sealock fabrique des équipements étanches soudés à haute fréquence depuis plus de vingt ans à Dongguan, en Chine et à Hô Chi Minh-Ville, au Vietnam, pour des marques telles que OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine et STANLEY. Si vous souhaitez connaître le protocole de test complet d'un programme que vous développez ou si vous souhaitez spécifier des paramètres d'oscillation dans votre propre accord de qualité, écrivez àinfo@sealock.com.hk.
