À l'intérieur d'un cycle de production : comment un sac de moto étanche haute visibilité est construit chez Sealock

La plupart des visites d’usines sont des photographies de sols propres. Celui-ci est une production en cours : un programme de bagages de moto fluorescents à haute visibilité passant par notre usine de Dongguan, du panneau soudé à l'unité finie testée à l'air. La couleur le rend particulièrement facile à suivre : chaque étape de la séquence est du même jaune fluorescent, donc une seule marche sur la ligne montre le produit s'assemblant devant vous.

C'est également un programme utile à documenter, car les bagages de moto se situent à l'extrémité exigeante de ce à quoi les constructions soudées et étanches doivent survivre. Une sacoche de selle ou une sacoche de réservoir est exposée à la pluie continue à vitesse d'autoroute, aux embruns routiers transportant du sable et du sel, aux UV, aux vibrations, à la chaleur de la machine située en dessous et à la tension répétée des sangles contre une plaque de montage rigide. Il doit rester scellé pendant tout cela tout en restant visible la nuit. Très peu de ce qui rend cela possible est visible dans le produit fini.

Première étape : le soudage haute fréquence

Tout ce qui doit rester étanche sur ce produit est soudé et non cousu. Le soudage à haute fréquence fait passer un champ électromagnétique à travers le matériau recouvert de TPU, ce qui excite les molécules de polymère et génère de la chaleur depuis l'intérieur du matériau lui-même plutôt que de l'appliquer depuis l'extérieur. Sous la pression de la matrice, les deux faces fusionnent en une seule section homogène. Il n’y a pas de trous d’aiguille à sceller par la suite, ni de ruban de couture à décoller au cours de la troisième année.

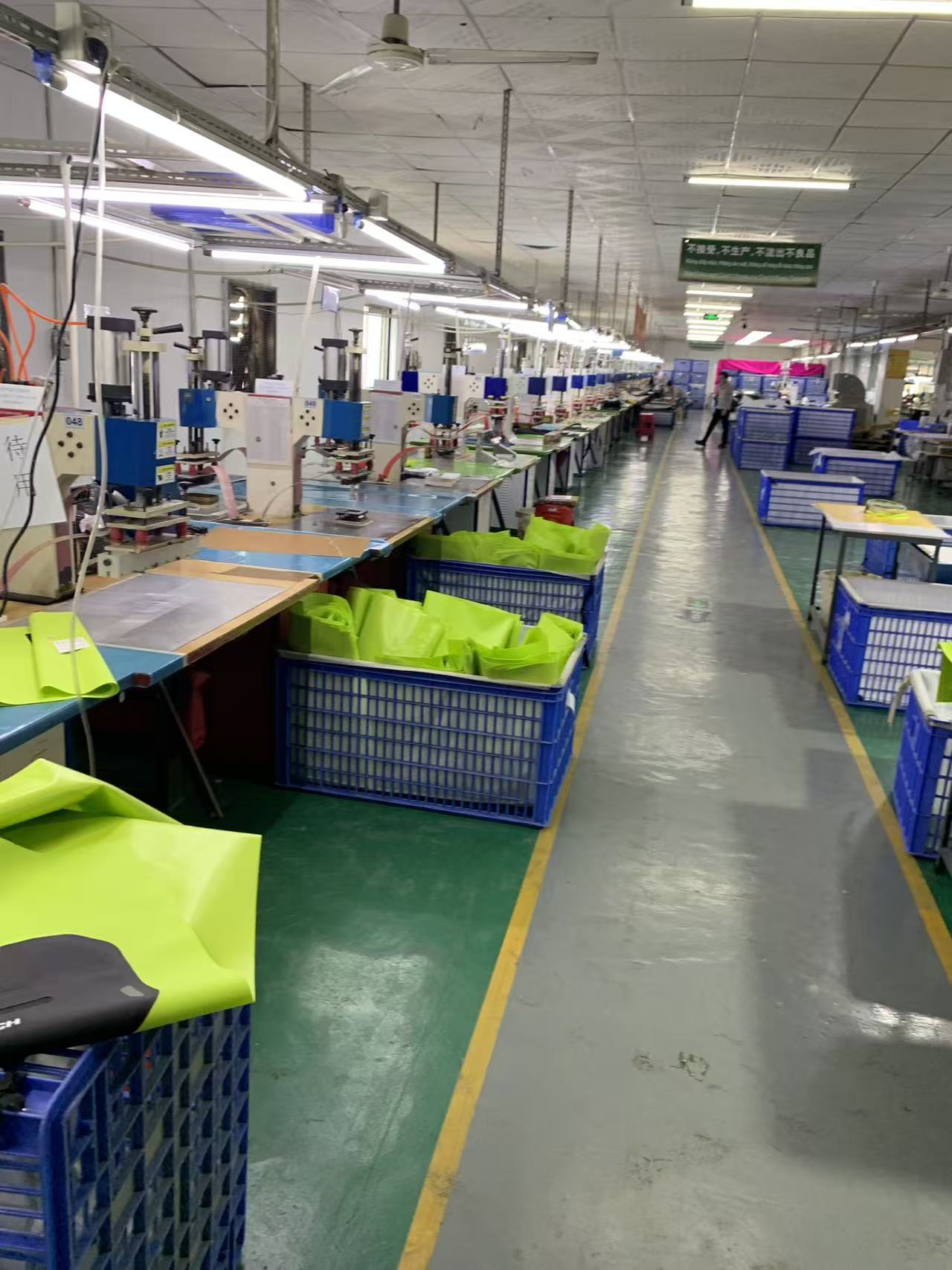

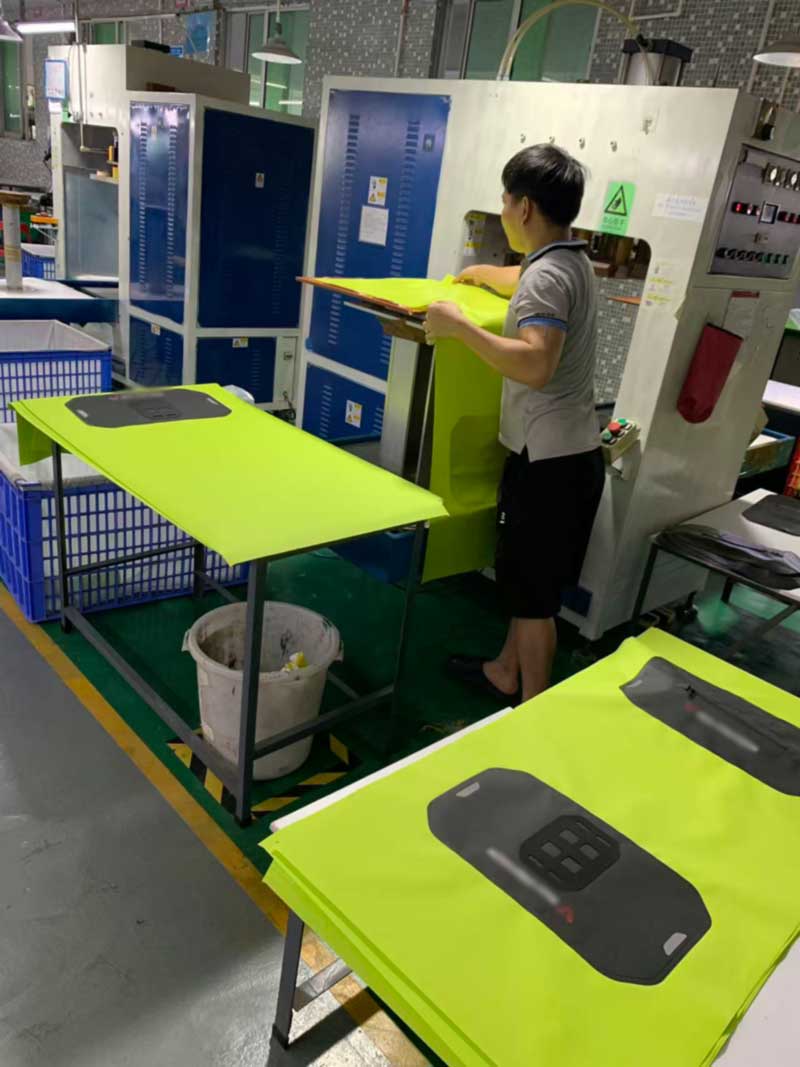

La ligne gère une station par soudure. Un opérateur positionne le panneau découpé contre les butées de matrice, ferme la protection et fait fonctionner la machine ; la puce, le temps de séjour, le réglage de la puissance et le temps de refroidissement sont fixés par une carte de paramètres à la station plutôt que par le jugement de l'opérateur. C'est là que vit la discipline. Une soudure légèrement sous-alimentée semble identique à une soudure correcte, passe un coup de remorqueur occasionnel et échoue par pelage au bord d'attaque quelque part autour d'un millier de cycles de charge. C'est précisément l'échec de notreessai d'impact par oscillationettest de résistance au pelageexistent pour être détectés, et pourquoi les paramètres de soudage sont qualifiés sur des coupons avant le début d'un ordre de production plutôt que ajustés à la volée.

Deuxième étape : couture du patron pour le renfort porteur

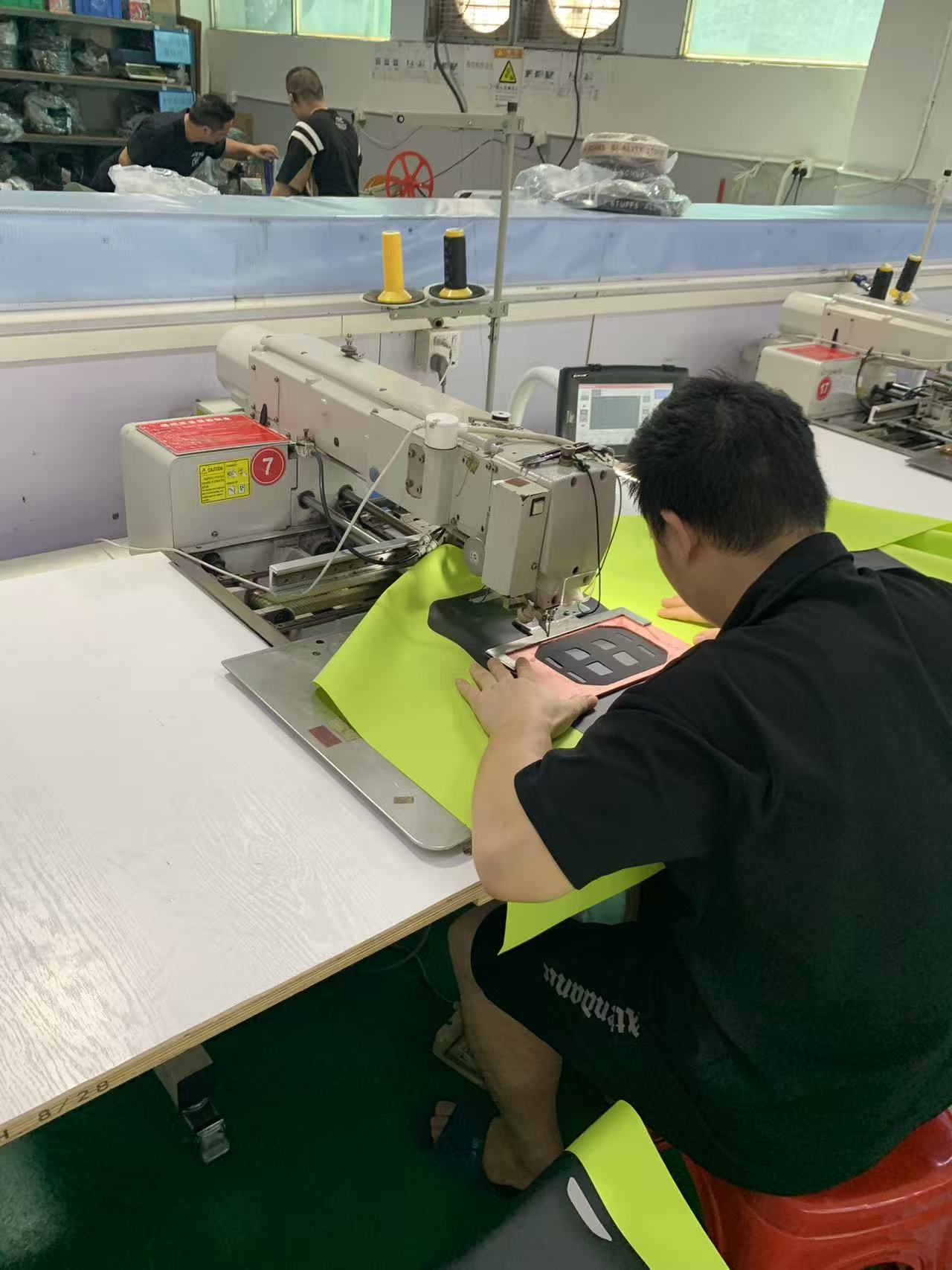

Tous les joints d’un sac étanche ne doivent pas être soudés, et prétendre le contraire produit de pires produits. Dans ce programme, le panneau de renfort sombre qui porte le matériel de montage est fixé sur une machine à coudre à motifs programmable, qui exécute un chemin de point stocké identique sur chaque unité.

Le raisonnement est mécanique. Une liaison soudée est extrêmement résistante au cisaillement et relativement vulnérable au pelage ; un joint cousu répartit les charges ponctuelles concentrées sur de nombreux points d'ancrage et tolère les tiraillements répétés dans une seule direction appliqués par une sangle de montage. Là où le chemin de charge est concentré et cyclique (une plaque de montage, un ancrage de sangle à point dur), les coutures surpassent le soudage, et là où le joint doit être étanche, le soudage est la seule réponse honnête. Le travail d'ingénierie consiste à décider lequel est lequel, puis à s'assurer que la zone cousue se trouve à l'extérieur de l'enveloppe scellée ou qu'elle est elle-même soutenue par une barrière soudée.

Une machine programmable est importante ici pour une raison qui n'a rien à voir avec la vitesse. La couture guidée à la main varie selon les opérateurs et entre la première et la quatre centième unité d'une équipe. Un chemin stocké ne le fait pas. Lorsque l'équipe qualité d'une marque extrait trois unités de cartons différents et compare les coutures de renfort, elle devrait examiner le même produit trois fois.

Troisième étape : l'assemblage

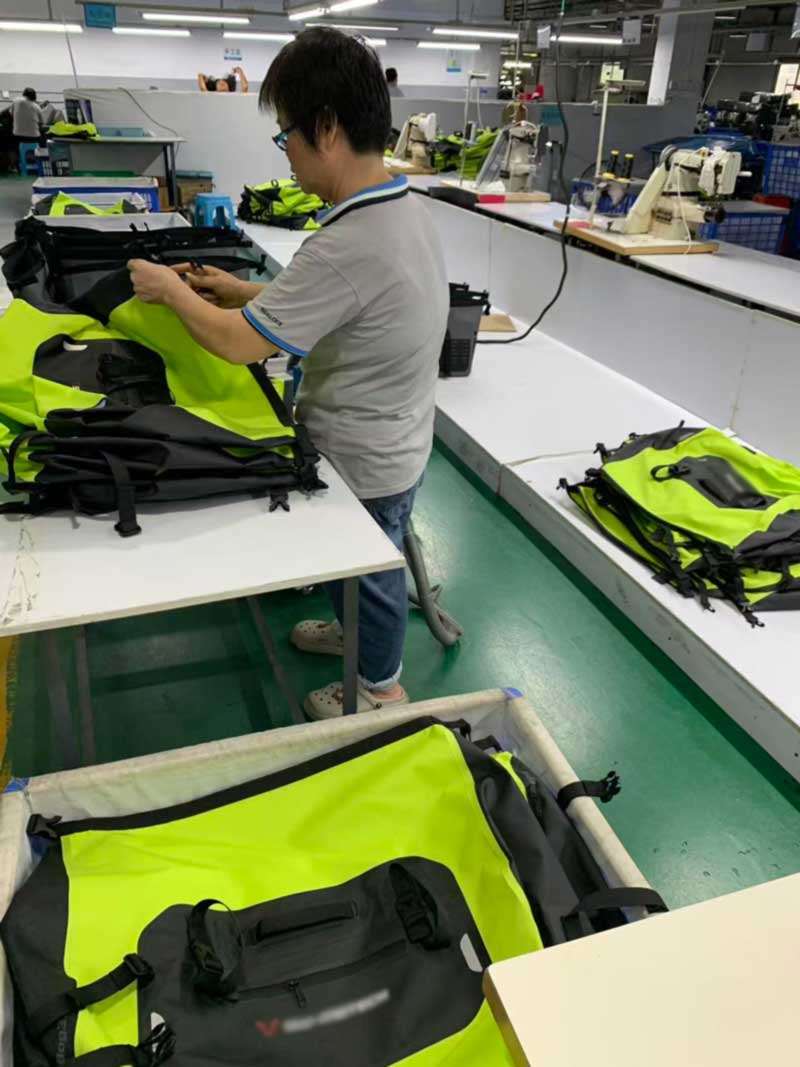

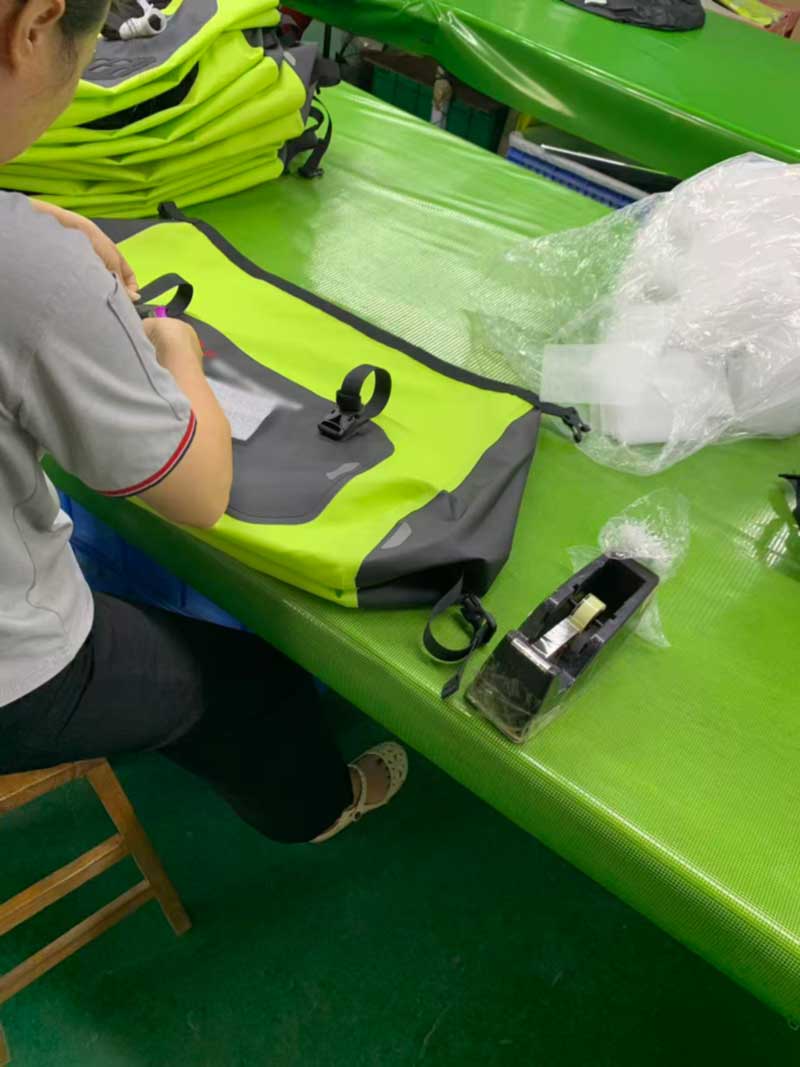

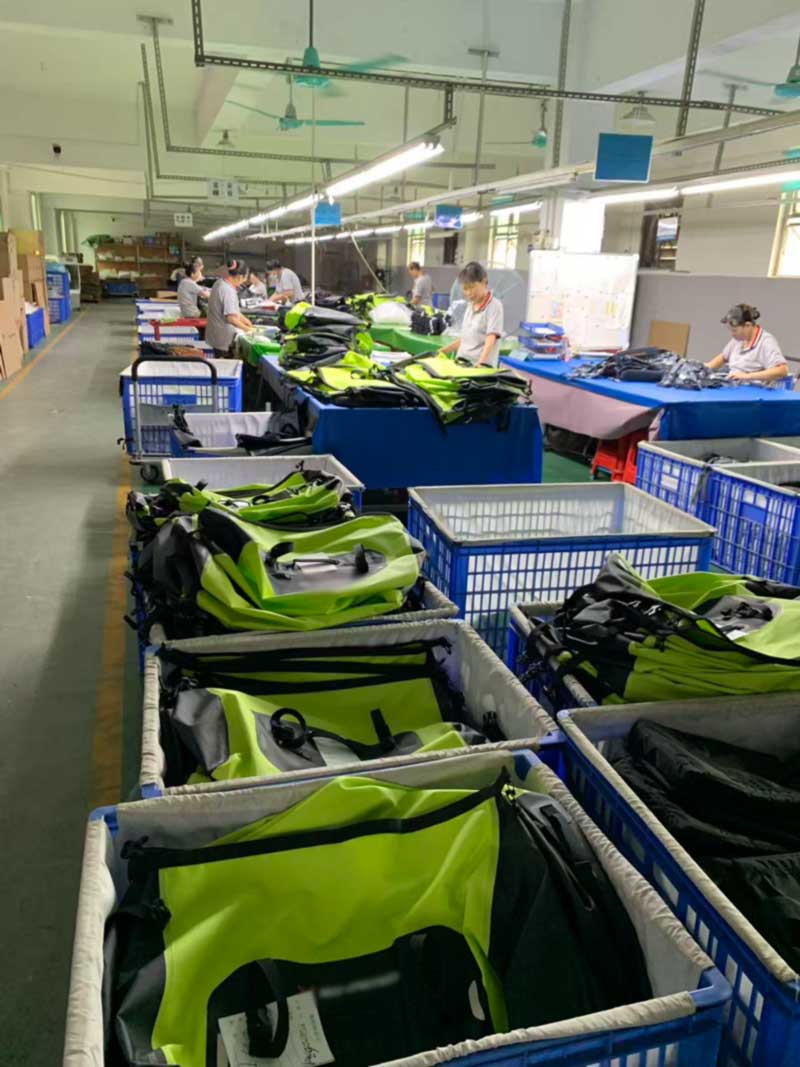

L'assemblage est l'endroit où les composants plats deviennent un sac : du corps à la base, du système de fermeture, de la structure interne, de la bordure, puis de la sangle, des boucles, des ajusteurs et du matériel. Il s’agit de l’étape la plus exigeante en main d’œuvre de la ligne et celle où il y a le plus de possibilités d’introduire un défaut qu’aucune machine ne peut détecter.

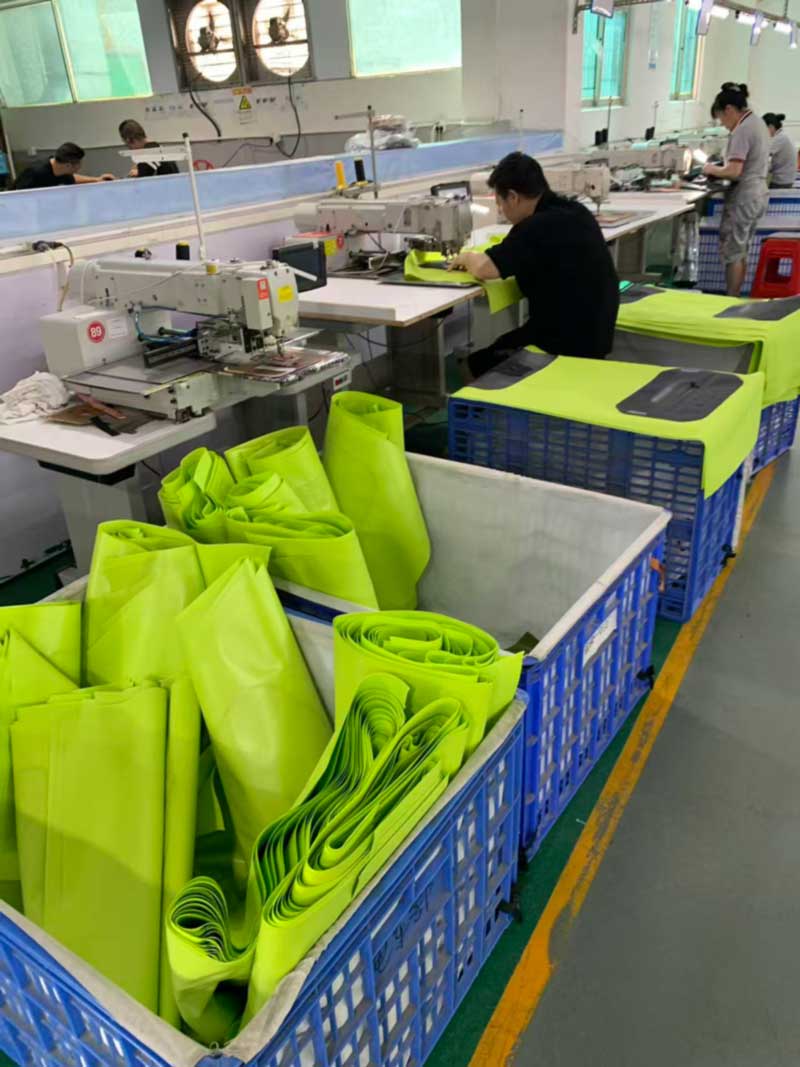

Deux cabinets effectuent ici l’essentiel du travail. Le premier est le flux d'un seul lot : les composants d'un lot de production voyagent ensemble dans leur propre caisse et ne sont pas mélangés, de sorte que si un problème est détecté lors de l'inspection finale, il peut être retracé jusqu'à un rouleau de matériau spécifique, un poste de soudage spécifique et une équipe spécifique plutôt qu'à « la commande ». La seconde est une inspection en ligne plutôt qu'une inspection en fin de ligne : l'opérateur qui installe le matériel vérifie les soudures qu'elle manipule, et une unité présentant un joint suspect quitte la ligne à ce stade au lieu de se rendre jusqu'à l'emballage avant que quiconque ne la regarde.

Quatrième étape : chaque unité est gonflée et testée contre les fuites

C’est l’étape qui mérite le plus d’être photographiée, et celle qui est le plus souvent ignorée ailleurs.

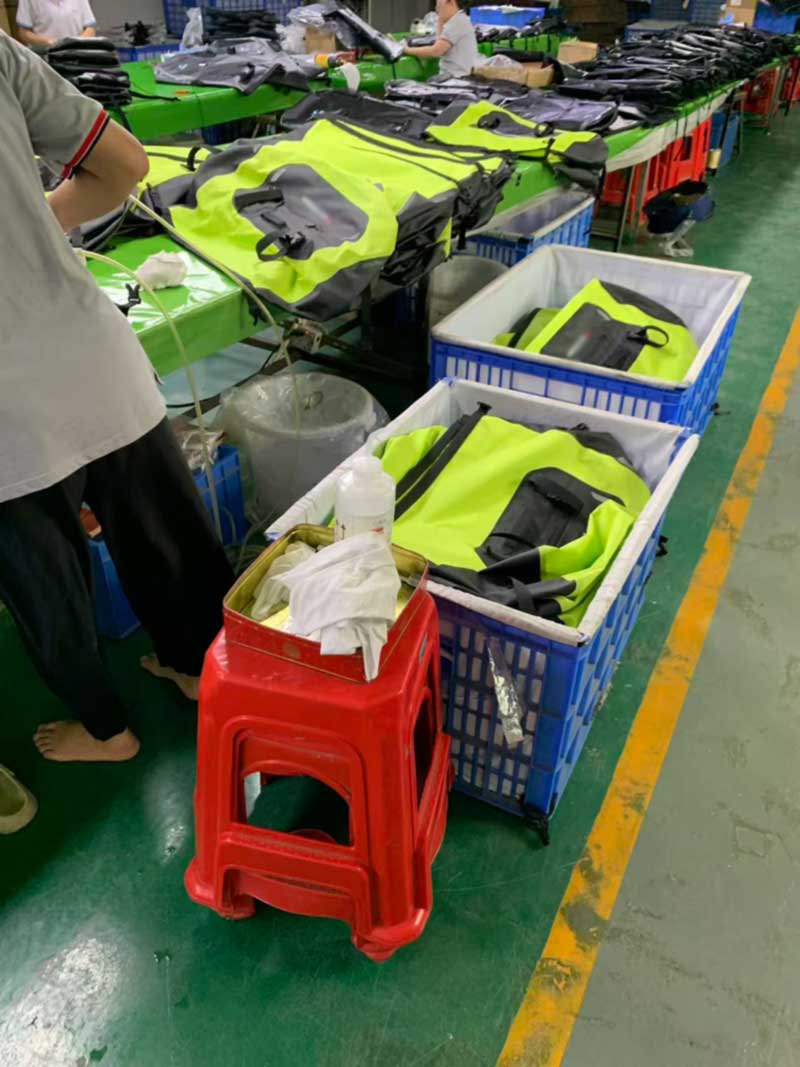

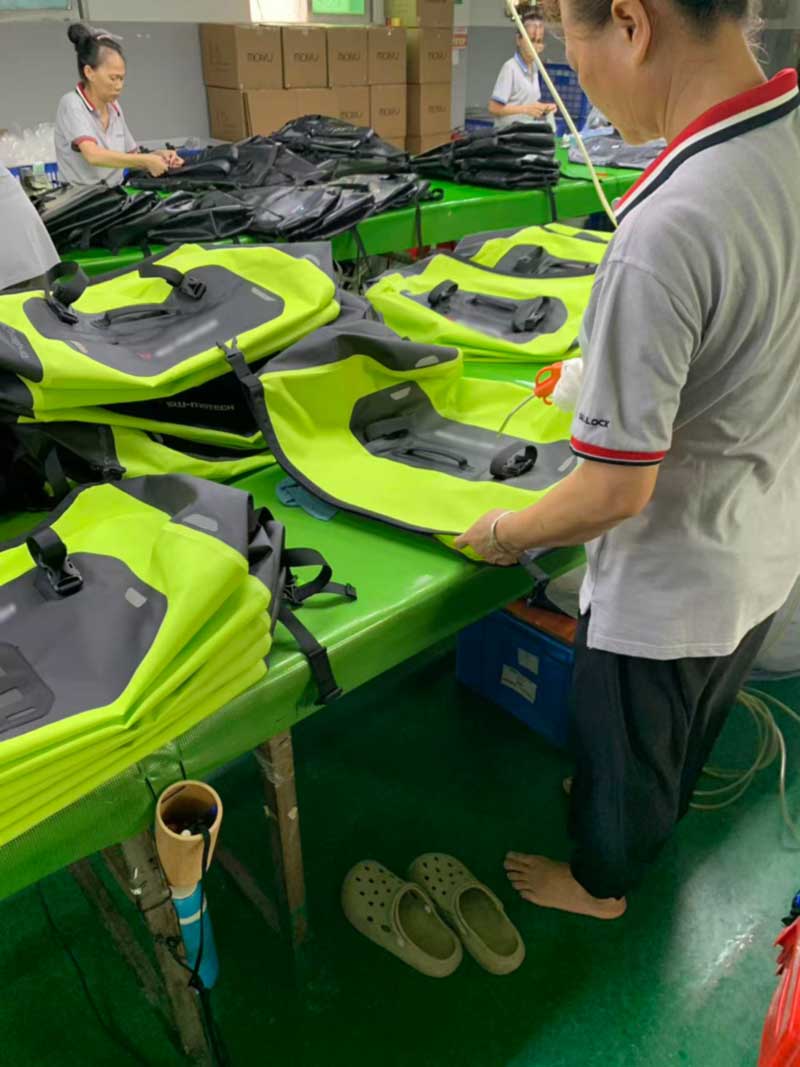

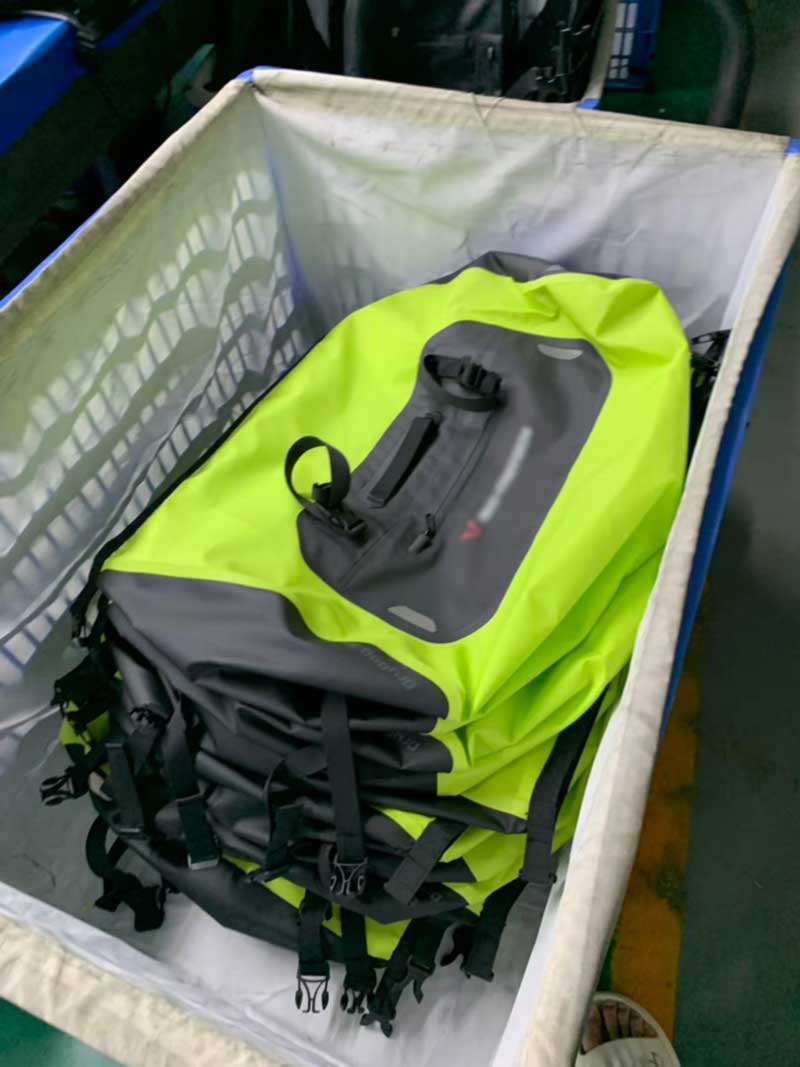

Chaque sac fini est scellé, gonflé via une conduite d'air et vérifié pour détecter les fuites. Pas un échantillon. Pas le premier article. Chaque unité. Un sac gonflé met chaque soudure sous pression interne simultanée, ce qui constitue le moyen le plus rapide de trouver un trou d'épingle, un point froid à la fin d'une soudure, une entaille au bord de la matrice ou une pénétration de matériel qui n'a pas été correctement scellée. Un sac qui retient la pression a une enveloppe scellée continue et intacte ; un sac qui ne le fait pas, ne le fait pas – et aucune inspection visuelle ne remplace cette réponse binaire.

La raison pour laquelle cela est important sur le plan commercial est simple. L’infiltration d’eau est le seul mode de défaillance auquel un produit étanche ne peut pas survivre, du point de vue de sa réputation. Un panneau éraflé est une plainte ; un ordinateur portable trempé ou un sac de couchage mouillé à la fin d'un trajet mouillé est un retour, une critique et un client perdu. L'échantillonnage statistique est approprié pour les attributs dimensionnels et cosmétiques. Il n’est pas approprié pour l’attribut unique dont l’ensemble du produit porte le nom.

Au-delà du test à 100 % à l'air, le produit du programme est extrait pour la batterie du laboratoire : test par immersion ou par pulvérisation jusqu'au niveau de protection nominal du produit, ainsi que des contrôles mécaniques et environnementaux, notammentfermeture éclair, cyclisme sous charge, résistance à l'abrasion, etvieillissement dû à la chaleur et à l'humiditépour les ensembles de matériaux qui ont changé depuis la dernière commande.

Une note sur la couleur

La haute visibilité fluorescente est l’une des couleurs les plus difficiles à utiliser de manière cohérente. Les pigments fluorescents sont moins stables que les pigments conventionnels, ils se déplacent sensiblement entre les lots de matériaux et leur apparence change radicalement sous différents éclairages - c'est tout l'intérêt de la couleur, et aussi la raison pour laquelle un client qui approuve une teinte sous l'éclairage d'un bureau peut être désagréablement surpris par une production à la lumière du jour. Chaque rouleau de ce programme est vérifié par rapport à la norme approuvée sous éclairage contrôlé dans notrearmoire de source lumineuse standardavant qu'ils ne soient coupés, et les coupons soudés sont revérifiés par la suite, car la chaleur du cycle de soudage lui-même peut déplacer un pigment fluorescent au niveau du joint.

À quoi cela ressemble du côté de l'acheteur

Un programme comme celui-ci repose sur des décisions prises des mois avant le soudage du premier panneau : quels joints sont soudés et lesquels sont cousus, quels paramètres de soudure ont été qualifiés sur les coupons et à quelle résistance au pelage, quels lots de matériel ont réussi les tests de corrosion, sous quel illuminant la couleur a été approuvée et si un test d'étanchéité à 100 % est écrit dans l'accord de qualité ou simplement supposé. Aucune de ces décisions n’est visible sur une photographie d’un sac fini. Tous déterminent si le produit est encore étanche au cours de la troisième année.

Sealock fabrique des équipements étanches soudés à haute fréquence depuis plus de vingt ans, avec des installations à Dongguan, en Chine et à Hô Chi Minh-Ville, au Vietnam, au service de marques de plein air, de marine, de sports motorisés et de style de vie dans le monde entier. Pour les demandes OEM et ODM, ou pour discuter de votre propre programme, écrivez àinfo@sealock.com.hk.
