1. Qu’est-ce que le soudage RF ?

Le soudage RF, également appelé soudage haute fréquence (HF) ou soudage diélectrique, est un processus de fabrication qui lie des matériaux thermoplastiques en utilisant de l'énergie électromagnétique plutôt que de la chaleur externe, des adhésifs ou une fixation mécanique. Les deux termes sont interchangeables dans la pratique industrielle ; la physique sous-jacente est identique.

La caractéristique distinctive du soudage RF réside dans l’origine de la chaleur. Lors du thermoscellage conventionnel, l’énergie thermique est appliquée à la surface du matériau et conduite vers l’intérieur. Lors du soudage RF, le champ électromagnétique pénètre dans le matériau et génère de la chaleur de l'intérieur, au niveau moléculaire. Ce chauffage interne produit une liaison qui est, dans la plupart des cas, plus solide que le tissu de base de chaque côté du joint.

Cette technologie est utilisée industriellement depuis les années 1940, initialement pour des applications médicales et d'emballage à base de PVC. Son adoption dans la fabrication d'équipements d'extérieur haut de gamme s'est accélérée à mesure que le TPU a remplacé le PVC dans toutes les catégories de produits où la flexibilité, le respect de l'environnement et les performances à long terme sont importants. Aujourd'hui, le soudage RF est la méthode de construction standard pour tout produit étanche qui doit résister à une pression hydrostatique soutenue, et pas seulement à une résistance aux éclaboussures de surface.

Les applications typiques des produits incluent :

• Sacs étanches submersibles et sacs à dos étanches
• Glacières souples étanches et supports isolés
• Structures extérieures gonflables
• Emballage de transport médical étanche
• Mallettes d'équipement militaire et tactique

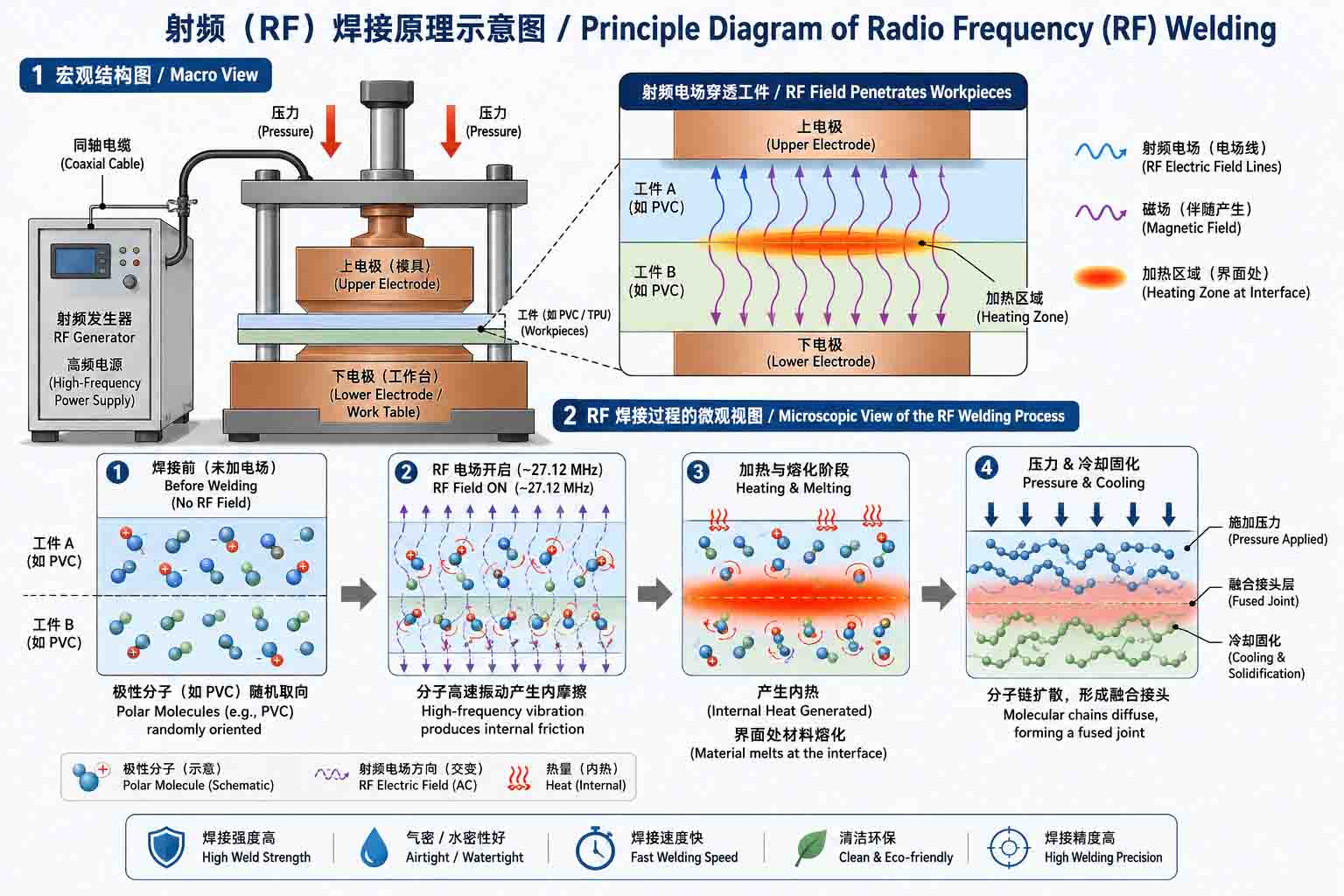

2. Comment fonctionne le soudage RF

L'équipement de soudage RF fonctionne en faisant passer un courant alternatif à haute fréquence, généralement entre 27 MHz et 40 MHz, 27,12 MHz étant la fréquence industrielle la plus courante, entre deux électrodes métalliques (appelées matrices ou plateaux). Le matériau à souder est placé entre ces matrices.

Lorsque des matériaux thermoplastiques dotés de structures moléculaires polaires sont exposés à un champ électromagnétique alternant rapidement, leurs molécules tentent de se réaligner à chaque oscillation du champ. À 27,12 MHz, cela signifie environ 27 millions de tentatives de réalignement par seconde. Le frottement généré par ce mouvement moléculaire produit de la chaleur, non pas à la surface, mais uniformément dans toute l'épaisseur du matériau au niveau de la zone de soudure.

Simultanément, la presse applique une pression pneumatique contrôlée aux matrices, comprimant les couches de matériau ensemble. Lorsque la température interne atteint le point de fusion du matériau, les couches à l’interface fondent et s’entremêlent au niveau moléculaire. Lorsque l'énergie RF est supprimée et que le matériau refroidit sous une pression soutenue, les deux couches deviennent un seul matériau continu, non pas collé, ni cousu, mais fusionné.

Cette génération de chaleur interne présente plusieurs avantages pratiques par rapport aux méthodes de chaleur appliquée en surface :

• La liaison se forme uniformément sur toute la zone de soudure plutôt que de progresser de la surface vers l'intérieur.
• Les surfaces extérieures sont moins susceptibles de brûler ou de se déformer, puisque les électrodes elles-mêmes n'ont pas besoin d'atteindre la température de fusion.
• Les géométries de matrices complexes peuvent produire des modèles de soudure précis et reproductibles, notamment des courbes, des coins et des joints multicouches.
• Les temps de cycle sont courts : généralement 3 à 15 secondes par soudure en fonction de l'épaisseur du matériau et de la zone de la matrice.

3. Pourquoi le TPU est particulièrement bien adapté au soudage RF

Tous les thermoplastiques ne réagissent pas de la même manière au soudage RF. Le processus dépend du matériau ayant une structure moléculaire polaire, une structure dans laquelle la charge électrique est inégalement répartie à travers la molécule. Les molécules polaires réagissent aux champs électromagnétiques alternatifs en tentant de s'orienter ; cette tentative d’orientation est ce qui génère de la chaleur.

Le TPU (polyuréthane thermoplastique) a une structure naturellement polaire en raison des liaisons uréthane dans son squelette moléculaire. Cela le rend très réactif à l'énergie RF et relativement facile à souder de manière cohérente sur une gamme d'épaisseurs et de configurations de stratifié.

En plus de la compatibilité RF, le TPU apporte plusieurs propriétés matérielles qui en font le substrat préféré pour les équipements d'extérieur imperméables haut de gamme :

D'autres matériaux soudables par RF comprennent les tissus enduits de PVC, l'EVA et certains films PU. Le PVC est l'option traditionnelle : il se soude facilement et à moindre coût, mais comporte des risques réglementaires liés aux plastifiants et devient cassant à basse température. Pour les produits destinés à durer ou pour les marques ayant des exigences de conformité environnementale, le TPU est le choix pratique.

4. Soudage RF par rapport à la couture traditionnelle : ce que signifie réellement la différence dans l'utilisation

La comparaison entre les coutures soudées RF et les coutures cousues est simple d'un point de vue technique, mais il vaut la peine d'être précis sur où et comment la construction cousue échoue, car le mode de défaillance est souvent lent et non évident jusqu'à ce qu'il ne le soit pas.

Le mode de défaillance du ruban de couture mérite une attention particulière. Le ruban fonctionne correctement lorsqu'il est neuf et dans des conditions modérées. Le problème est que les sacs étanches et les glacières ne vivent pas dans des conditions modérées : ils sont remplis d'équipements lourds et mouillés, pliés à plusieurs reprises pendant le transport, laissés dans des véhicules chauds et parfois assis dessus. Sous ces charges réelles, les lignes de liaison du ruban commencent à se soulever au niveau des bords et des coins. Le délaminage est invisible de l’extérieur jusqu’à ce que l’eau pénètre déjà.

Le soudage RF élimine entièrement cette voie de dégradation. Il n'y a pas de bords de ruban à soulever, pas de trous d'aiguille à ouvrir sous pression et pas de fil à abraser au niveau des points de tension des coutures. La zone de soudure tient ou non, et dans une soudure correctement exécutée sur un matériau compatible, elle tient bien au-delà du point où le tissu environnant échouerait en premier.

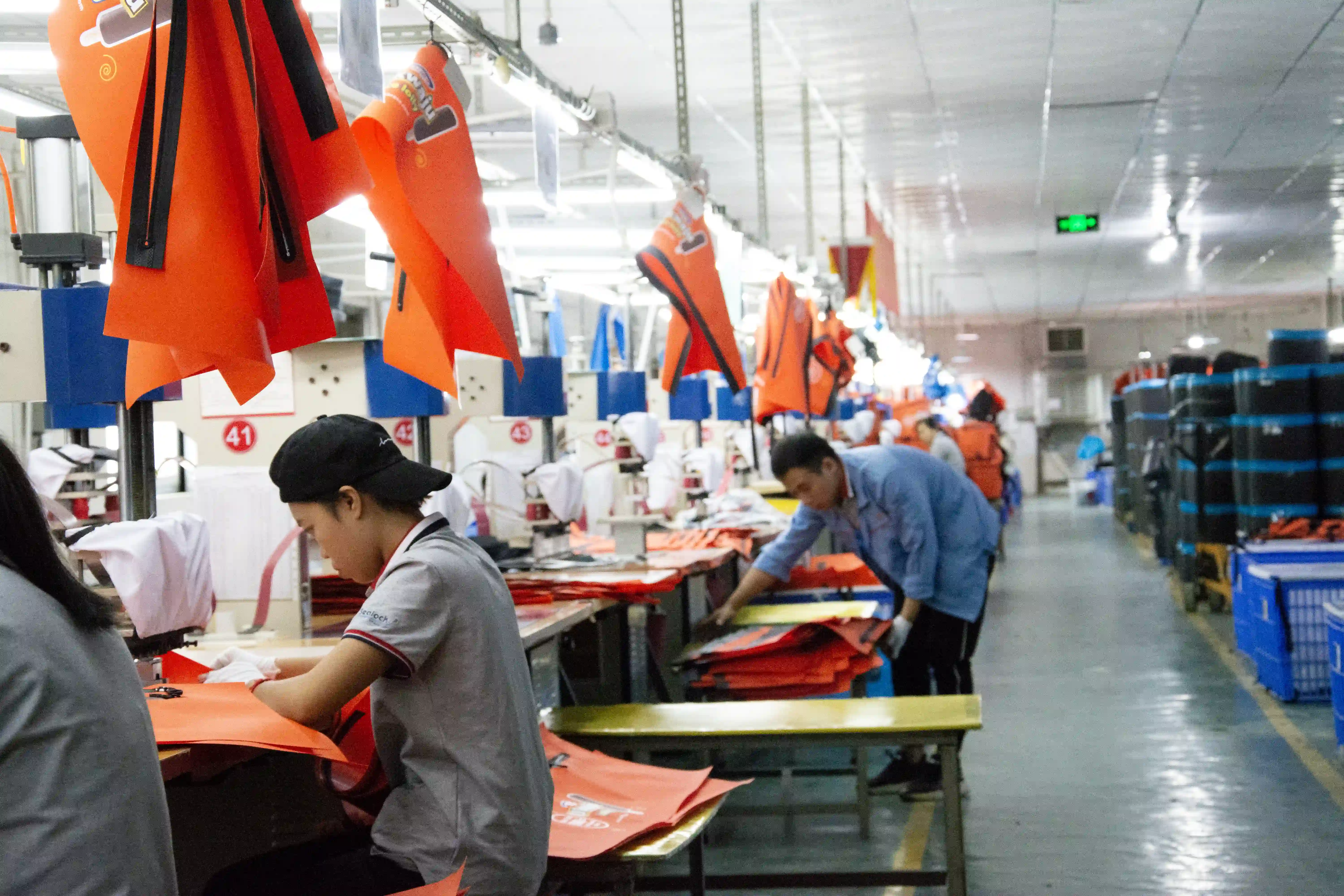

5. Le processus de fabrication du soudage RF, étape par étape

Étape 1 — Préparation du matériel

Les panneaux stratifiés en TPU sont découpés à des dimensions précises à l'aide de systèmes de découpe CNC ou de découpe sur mesure. La précision du panneau à ce stade affecte directement l’alignement des soudures en aval ; même quelques millimètres de dérive dimensionnelle produiront une zone de soudure mal alignée. Les surfaces des matériaux doivent être exemptes de contamination : les huiles provenant de la manipulation, la poussière provenant de la découpe ou l'humidité provenant du stockage peuvent toutes interférer avec le transfert d'énergie RF et produire une fusion incomplète.

Étape 2 — Sélection des matrices et configuration de la machine

La matrice de soudage est l'électrode façonnée qui détermine la géométrie de la soudure. Différentes configurations de produits nécessitent différents profils de matrice : une matrice à joint plat pour les assemblages de panneaux, une matrice profilée pour les fermetures courbes ou les renforts, une matrice multi-empreintes pour les soudures répétitives à grand volume. La sélection des matrices est adaptée à la géométrie de soudure spécifique requise par le produit. Les paramètres de la machine (fréquence, puissance de sortie, pression de presse et temps de cycle) sont calibrés en fonction de la formulation spécifique du TPU et de l'épaisseur du matériau à souder. Ces paramètres sont documentés dans les SOP du produit et répétés de manière cohérente tout au long des cycles de production.

Étape 3 — Positionnement du matériau

Les panneaux sont alignés dans la matrice selon la disposition des soudures. Un positionnement cohérent est essentiel pour l’uniformité de la largeur de la soudure ; la plupart des configurations de soudage RF professionnelles utilisent des guides de montage ou des marques d'enregistrement pour éliminer la variabilité du positionnement de l'opérateur.

Étape 4 — Activation de l'énergie RF et liaison sous pression

La presse se ferme en appliquant une pression pneumatique sur la pile de matériaux. L'énergie RF est activée pendant la durée du cycle calibré. Le chauffage moléculaire interne amène le matériau à l'interface de la soudure à la température de fusion tandis que les surfaces extérieures restent en dessous de leur point de déformation. La pression est maintenue tout au long de cette phase.

Étape 5 — Refroidissement sous pression

L'énergie RF est coupée, mais la pression de presse est maintenue pendant la phase de refroidissement. Il s'agit d'une étape souvent raccourcie dans les environnements de fabrication de moindre qualité, et elle est importante : si la pression est relâchée avant que la zone de soudure ne se soit solidifiée, le matériau fondu peut se déformer, produisant une liaison plus faible avec des incohérences dimensionnelles. Le temps de refroidissement approprié est déterminé pendant la phase de développement des paramètres et traité comme une partie non négociable du cycle.

Étape 6 — Coupe et inspection

Le matériau flash au périmètre de la soudure est coupé. Chaque soudure est inspectée visuellement pour détecter les marques de brûlure, les zones de fusion incomplètes ou les écarts dimensionnels avant que la pièce ne passe à l'étape d'assemblage suivante.

6. Ingénierie des coutures : les variables qui déterminent si une soudure tient

Le soudage RF n'est pas un processus dans lequel des réglages cohérents de la machine produisent des résultats cohérents, quels que soient les autres facteurs. La performance des coutures est déterminée par l’interaction de plusieurs variables, dont chacune doit être comprise et contrôlée.

Largeur de soudure

Des zones de soudure plus larges répartissent les contraintes sur une plus grande surface et produisent généralement une résistance à l'éclatement des coutures plus élevée. Pour les produits soumis à une pression hydrostatique ou à une charge dynamique soutenue (sacs étanches submersibles, coutures de base plus froides, joints de vessie de gonflage), la largeur minimale de soudure est un élément de spécification et non une réflexion de production après coup. Les soudures étroites au niveau des coins et des transitions de rayon sont des points d'initiation de défaillance courants et doivent faire l'objet d'une attention particulière lors de la conception de la matrice.

Cohérence de la puissance RF

Une puissance de sortie instable pendant le cycle de soudage produit un échauffement interne non uniforme. Les indicateurs visuels sont des marques de brûlure dans les zones à haute puissance et des zones pâles et sous-fusionnées ailleurs. Ni l’un ni l’autre n’est acceptable dans les produits soumis à une pression élevée. L'équipement de soudage RF professionnel maintient une puissance constante tout au long du cycle ; la vérification périodique de l’étalonnage fait partie d’un entretien responsable de l’équipement.

Épaisseur du matériau et adéquation de la formulation

Les paramètres de soudage RF sont spécifiques à l’épaisseur du matériau et à la formulation du TPU. Un jeu de paramètres optimisé pour un film TPU de 0,8 mm produira une fusion insuffisante s'il est appliqué à un tissu laminé de 1,5 mm et peut brûler des matériaux plus fins s'il est utilisé à l'envers. Lorsque les spécifications des matériaux changent entre les séries de produits (différents poids de tissu, différents poids de revêtement TPU), les paramètres doivent être revalidés et non supposés être transférés.

Causes d'échec courantes

• Énergie RF ou temps de cycle insuffisant :Produit une liaison qui semble complète en surface mais échoue à basse pression car l'interface n'a jamais atteint sa pleine température de fusion
• Contamination superficielle :Les huiles, l'humidité ou les particules à l'interface de la soudure créent des vides localisés là où la fusion ne s'est pas produite.
• Pression de presse incorrecte :Un niveau trop bas permet à l'interface fondue de se séparer avant le refroidissement ; une valeur trop élevée peut faire sortir le matériau de la zone de soudure, réduisant ainsi la largeur de liaison efficace
• Décompression prématurée pendant le refroidissement :Produit une distorsion dimensionnelle et une force de liaison réduite au niveau des bords de la zone de soudure
• Usure de la matrice :Les surfaces de matrice usées ou endommagées produisent une répartition incohérente de la pression, conduisant à une qualité de soudure variable sur toute la face de la matrice.

7. Soudage RF dans la fabrication de refroidisseurs souples

Les refroidisseurs souples présentent une application particulièrement exigeante pour l'ingénierie des joints car ils combinent des exigences hydrostatiques (le revêtement doit retenir l'eau sans fuite) avec des exigences thermiques (le système d'isolation ne doit pas être compromis par une infiltration d'humidité) et des exigences hygiéniques (les surfaces intérieures doivent être nettoyables et résistantes à la moisissure).

Dans une glacière souple cousue, la couture entre la doublure intérieure et la couche de mousse isolante constitue un passage pour l'humidité. L'eau glacée fondue s'écoule à travers les trous d'aiguille et s'accumule entre la doublure et la mousse, où elle ne peut pas s'écouler ou sécher. Au fil des semaines d'utilisation régulière, cela produit une odeur persistante et une croissance de moisissures que les responsables des achats identifient systématiquement comme la principale plainte concernant la qualité des produits des anciens fournisseurs.

Le soudage RF élimine structurellement cette voie. Le revêtement intérieur d'un refroidisseur souple soudé RF est un seul bassin étanche : pas de joints, pas de trous d'aiguille, pas de bords de ruban adhésif. L'eau glacée fondue reste dans le revêtement et peut être versée ou essuyée. La couche isolante reste sèche pendant toute la durée de vie du produit.

Avantages supplémentaires en termes de performances de la construction de refroidisseur souple soudé RF :

• La chambre intérieure hermétique réduit l'échange thermique par convection, améliorant directement la durée de rétention de la glace
• Les surfaces intérieures en TPU lisses et non poreuses répondent aux normes de contact de qualité alimentaire et résistent à la croissance microbienne
• Les patchs de renfort soudés HF permettent la fixation de l'anneau en D et de la poignée sans percer la membrane imperméable principale
• Des systèmes de fermeture à glissière étanches peuvent être intégrés pour compléter le corps soudé, maintenant ainsi des performances hermétiques au point d'accès

8. Tests en laboratoire et contrôle qualité pour les produits soudés RF

La construction soudée par RF est aussi fiable que le processus de contrôle qualité qui la valide. L'inspection visuelle est nécessaire mais pas suffisante : un joint peut apparaître entièrement fusionné sur la surface tout en contenant des vides internes qui se briseront sous la pression. Le contrôle qualité de qualité professionnelle pour les produits soudés RF étanches implique plusieurs protocoles de test distincts.

Test de pression atmosphérique (hydrostatique)

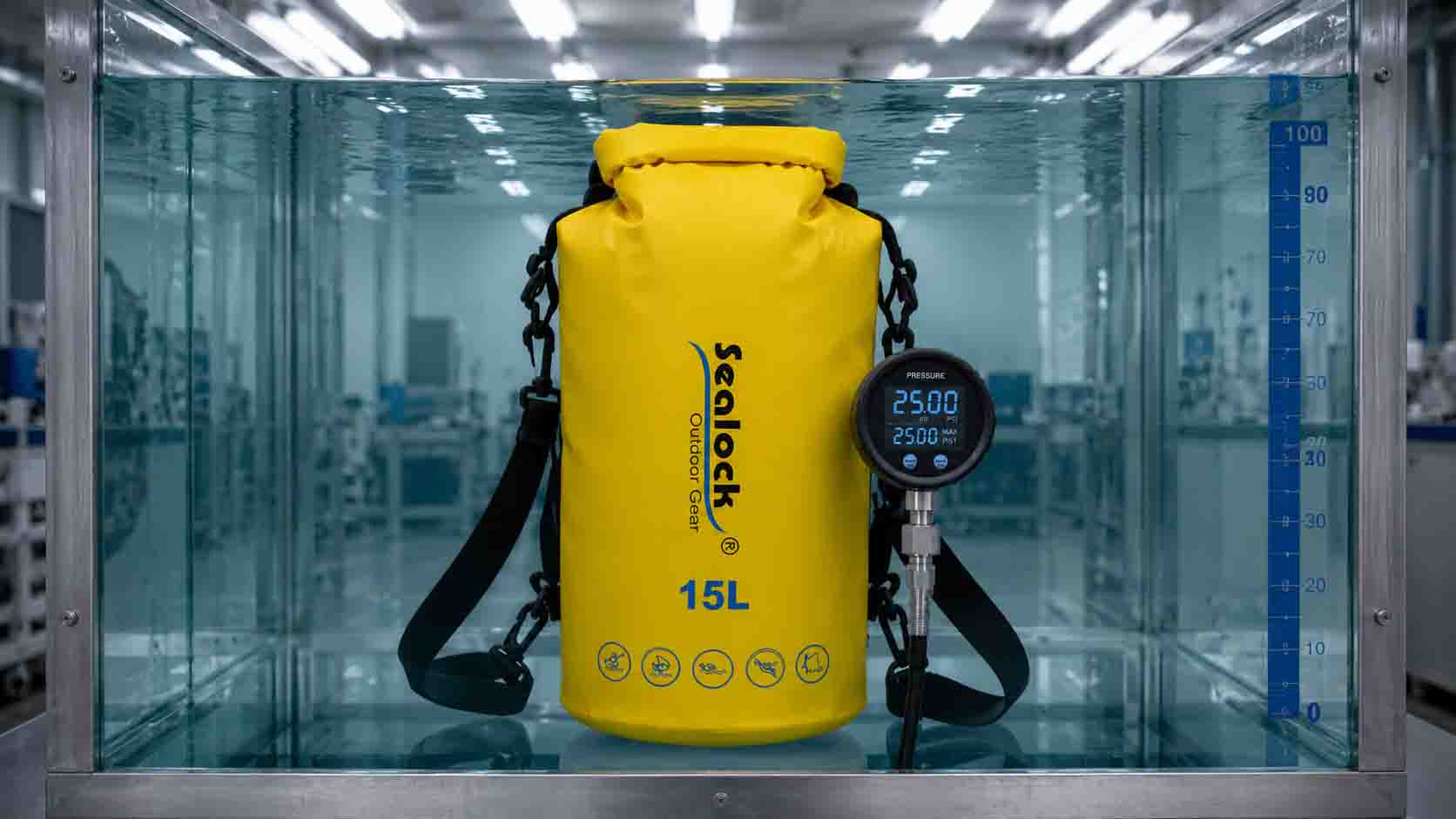

Le test le plus direct de l’intégrité des coutures pour les produits résistants à la pression. Le sac ou la glacière terminé est gonflé à une pression interne spécifiée (1,0 bar est la norme pour les applications marines et submersibles extrêmes) et maintenu à cette pression pendant une période définie. Le sac est immergé ou observé avec de l'eau savonneuse pour détecter les émissions de microbulles à n'importe quel point de couture ou de fermeture. Aucune émission n’est la condition de réussite. Ce test confirme simultanément les performances hydrostatiques et la résistance à l’éruption.

Test d'immersion dans l'eau

Le produit est immergé à une profondeur spécifiée pendant une durée définie, puis inspecté intérieurement pour détecter toute pénétration d'humidité. Ce test identifie les points de micro-fuite qui peuvent ne pas produire de bulles détectables lors d'un test de pression d'air statique, mais qui permettront une infiltration d'eau dans des conditions réelles de submersion.

Test d'éclatement des coutures

Un test destructif qui mesure la pression à laquelle une zone de soudure échoue. La pression d'éclatement est comparée au minimum spécifié dans les spécifications du produit ; les résultats inférieurs aux spécifications indiquent un problème de paramètre de processus qui doit être diagnostiqué et corrigé avant la poursuite de la production. Les tests d'éclatement sont généralement appliqués à des ensembles d'échantillons de chaque cycle de production plutôt qu'à des unités individuelles.

Test de flexion à froid

Les zones de soudure qui fonctionnent bien à température ambiante peuvent devenir des points de rupture fragiles à basse température, en particulier si la formulation du matériau ou les paramètres de refroidissement n'ont pas été optimisés pour une utilisation par temps froid. Les tests de flexion à froid soumettent des échantillons de soudure à des flexions répétées à des températures allant jusqu'à -20°C ou -30°C, vérifiant que le joint conserve son intégrité dans les conditions thermiques et mécaniques d'une utilisation sur le terrain par temps froid.

Test de vieillissement accéléré

Les cycles d’exposition aux rayons UV, à une humidité élevée et à la solution saline sont utilisés pour simuler une utilisation marine sur plusieurs années dans un temps de laboratoire comprimé. Ce test est appliqué à des échantillons de zones de soudure plutôt qu'à des produits complets et évalue l'adhérence du revêtement TPU, la durabilité de la liaison par soudure et la stabilité dimensionnelle sous des contraintes environnementales à long terme.

9. Applications courantes des produits soudés RF

Équipement extérieur étanche

• Sacs secs submersibles (à enroulement et fermeture à glissière)
• Sacs à dos et sacs polochons imperméables
• Sacs banane pour kayak et rafting
• Sacoches arrière de moto et sacoches étanches

Glacières souples et supports isolés

• Sacs à dos isothermes souples et étanches
• Sacs isothermes pour poissons marins
• Refroidisseurs de transport d'échantillons médicaux et de vaccins
• Sacs de livraison commerciaux sous chaîne du froid

Produits industriels et tactiques

• Abris et structures extérieurs gonflables
• Housses et étuis étanches pour équipements
• Sacs étanches tactiques militaires
• Emballage et confinement médical étanche
