Qu’est-ce que le soudage RF ?

Le soudage RF, également appelé soudage haute fréquence ou HF, est un processus de fabrication qui lie des matériaux thermoplastiques en utilisant de l'énergie électromagnétique plutôt que du fil, de l'adhésif ou de la chaleur de surface. Lorsque des matériaux compatibles comme le TPU sont exposés à un champ électromagnétique à haute fréquence, les molécules polaires du matériau commencent à osciller rapidement. Ce mouvement moléculaire génère de la chaleur de l’intérieur du matériau vers l’extérieur, et sous une pression pneumatique contrôlée, les deux couches à l’interface de jonction fondent ensemble et fusionnent en une seule structure continue.

Une fois l’énergie RF supprimée et le matériau refroidi sous une pression soutenue, la soudure est permanente. Il n'y a pas de couture au sens traditionnel du terme, juste une zone où deux morceaux de tissu distincts ne font plus qu'un. Pas de fil, pas de trous d’aiguille, pas de ruban adhésif pour maintenir quoi que ce soit ensemble.

La technologie est utilisée dans une gamme d'applications exigeantes : sacs étanches submersibles, étanchesglacières douces, des structures extérieures gonflables, des emballages de transport médical étanches et des équipements tactiques de qualité militaire. Ce que ces applications partagent, c'est une intolérance à l'égard des ruptures de joints, des situations dans lesquelles les fuites sont non seulement gênantes, mais coûteuses ou dangereuses.

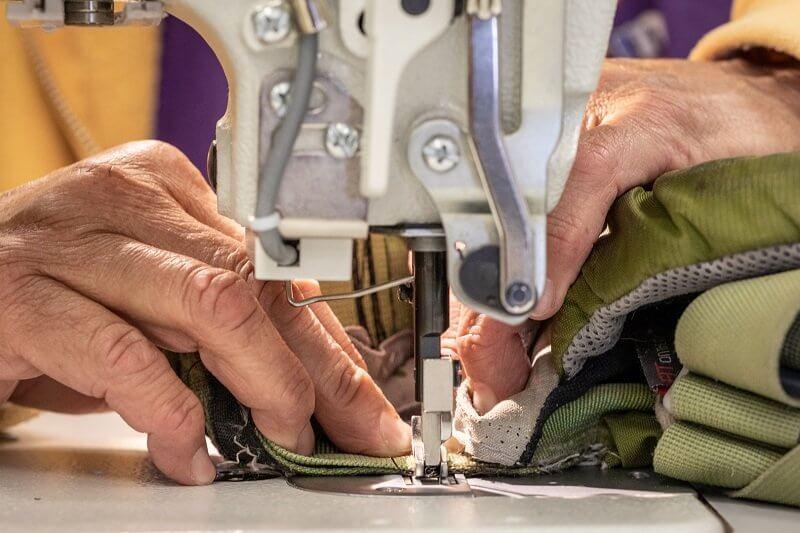

Qu’est-ce que la couture traditionnelle ?

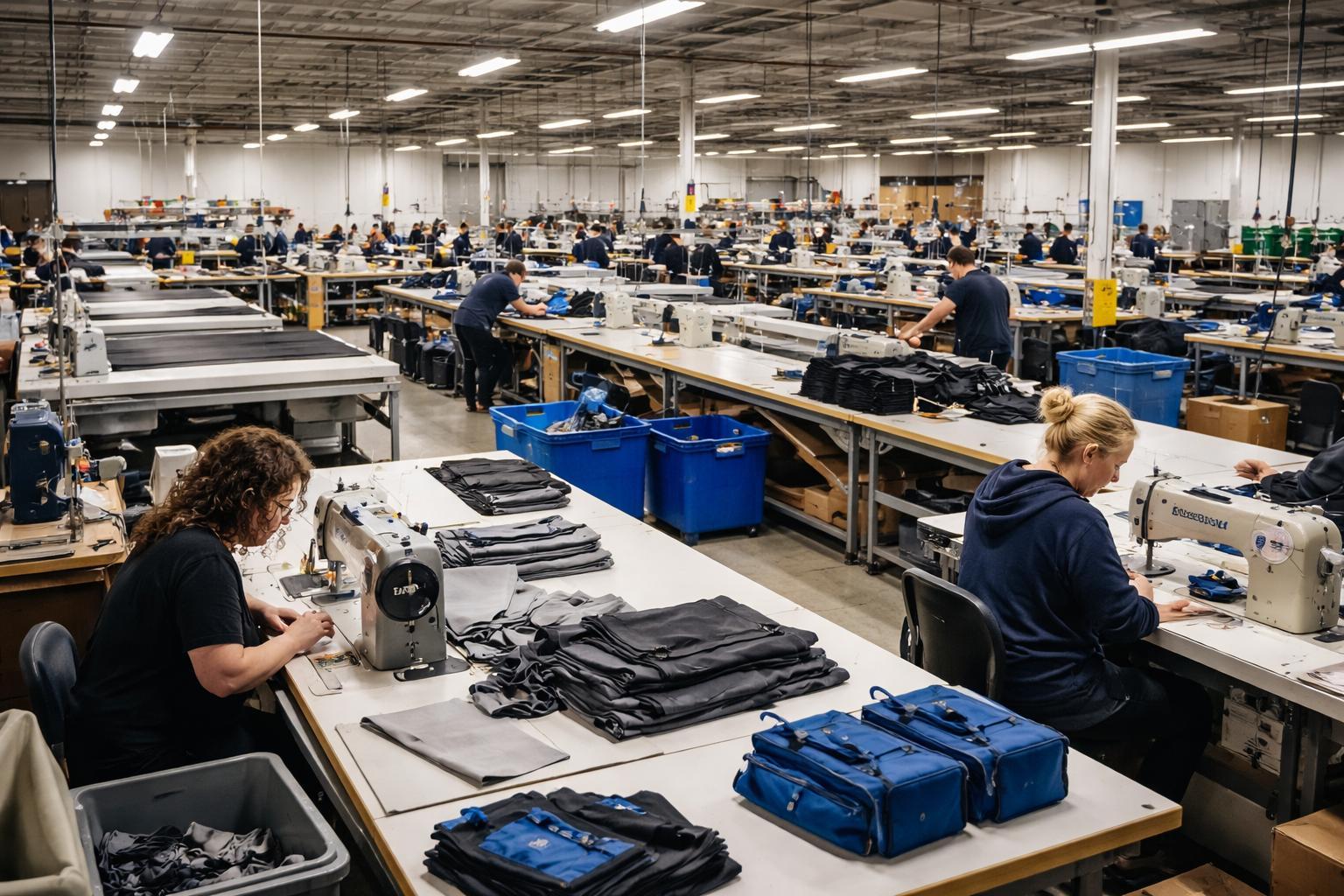

Les coutures industrielles relient les matériaux mécaniquement : les aiguilles passent à travers les couches de tissu en transportant du fil, qui se verrouille entre les passes pour maintenir les panneaux ensemble. Il s'agit d'un processus mature et très flexible qui constitue l'épine dorsale de la fabrication textile depuis plus d'un siècle. Pour la plupart des produits en tissu – vêtements, bagages généraux, équipements de randonnée respirants – cela fonctionne bien et offre des avantages significatifs en termes de flexibilité de production et de coût.

Le problème propre aux applications imperméables est structurel et incontournable : chaque passage d’aiguille dans un tissu imperméable crée un trou. Un seul mètre de couture à densité standard crée des centaines de ces perforations. Individuellement, chaque trou est minuscule. Collectivement, ils forment un chemin continu à travers la membrane imperméable le long de chaque ligne de couture du produit.

Les fabricants résolvent ce problème avec du ruban adhésif, des revêtements imperméables et des produits d'étanchéité. Ces solutions fonctionnent, jusqu’à un certain point. Ils peuvent faire passer un produit cousu de « résistant à l'eau » à « imperméable » à des fins pratiques dans des conditions modérées. Mais ils ajoutent des étapes de processus, augmentent les coûts et introduisent leurs propres voies de défaillance (délaminage du ruban, usure du revêtement) qui deviennent pertinentes en cas d'utilisation et de pression soutenues.

Comment les deux méthodes unissent les matériaux : la différence structurelle

La distinction entre ces deux méthodes de construction réside dans l’endroit où la contrainte réside dans la couture.

Dans la construction cousue, la charge mécanique sur une couture est supportée par le fil passant à travers une série de trous percés dans le matériau. Le fil est, dans la plupart des cas, plus étroit et moins résistant que le tissu qu’il maintient. Chaque trou de couture est un point de concentration de contraintes : un endroit où le tissu a été perforé et où des flexions répétées sous charge provoqueront un élargissement progressif. C'est pourquoi les coutures échouent comme elles le font : progressivement, aux points de contrainte, en commençant généralement aux coins ou aux points de fixation où la concentration de charge est la plus élevée.

Dans la construction soudée RF, il n’y a ni trous ni filetage. La charge sur un joint est répartie sur toute la zone soudée, qui a fusionné en une couche continue de matériau. Les zones de soudure bien exécutées correspondent généralement ou dépassent la résistance à la traction du tissu de base environnant, ce qui signifie que lors d'un test de traction destructif, le tissu de base se déchire avant que la ligne de soudure ne cède. Le mode de défaillance, lorsqu'il survient, est différent et généralement plus tardif dans la durée de vie du produit.

Pour les performances d’étanchéité en particulier, la différence est binaire : les coutures soudées RF n’ont aucune voie inhérente pour la pénétration de l’eau ; les coutures cousues le font, par définition, et la question est seulement de savoir dans quelle mesure ces voies sont couvertes.

Performance d'étanchéité : là où l'écart est le plus mesurable

Dans des conditions statiques et de basse pression (pluie légère, brève éclaboussure), la différence de performance entre une couture cousue bien scellée et une couture soudée RF peut ne pas être immédiatement évidente. Les deux peuvent empêcher l’eau de pénétrer dans ces circonstances. L’écart devient évident lorsque les conditions deviennent plus exigeantes.

Les joints soudés RF sur des matériaux compatibles peuvent être testés sous pression jusqu'à 1,0 bar, équivalent à la pression hydrostatique d'une colonne d'eau de 10 mètres, sans fuite. Cela couvre la véritable submersion, la pression de l'eau des rapides et les charges dynamiques d'un sac de kayak comprimé contre des rochers ou assis dessus par un pagayeur. La soudure tient ou non, et une soudure correctement exécutée sur du TPU de qualité tient de manière fiable.

Les coutures cousues avec du ruban adhésif commencent généralement à montrer des fuites à une fraction de cette pression. Le point de défaillance spécifique varie en fonction de la qualité du ruban, de la cohérence de l'application et du nombre de cycles d'utilisation du produit, mais 0,1 à 0,3 bar est une plage réaliste pour une construction cousue dans des conditions réelles. Au-delà de cela, les bords du ruban adhésif se soulèvent et l’eau trouve les trous d’aiguille en dessous.

L'implication pratique : pour tout ce qui est commercialisé comme submersible, pour les produits utilisés dans les environnements marins ou pour toute application où le contenu du sac est important s'il est mouillé, une construction cousue avec du ruban adhésif n'est pas une solution fiable à long terme. Pour une utilisation légère en extérieur où la résistance aux éclaboussures occasionnelles est suffisante, c'est souvent le cas.

Durabilité dans le temps : comment vieillit chaque type de couture

Les équipements de plein air ne sont pas utilisés une seule fois. Il est bourré, compressé, plié, exposé aux UV, imbibé de sel et soumis à des cycles de température au fil des années d'utilisation régulière. La zone de couture accumule cette contrainte différemment selon la méthode de construction.

Les coutures soudées RF vieillissent sans les voies de dégradation spécifiques qui affectent la construction cousue. Il n'y a pas de fil qui s'effiloche, pas de trous de couture à ouvrir et pas de ruban adhésif qui se décolle à cause de l'expansion et de la contraction répétées d'un sac se déplaçant entre l'eau froide et la lumière chaude du soleil. Une soudure qui réussit les tests de pression lorsque le produit est neuf réussira généralement des années plus tard, en supposant que le matériau de base n'a pas été physiquement endommagé.

Les coutures vieillissent d'une manière qui est souvent invisible jusqu'à ce qu'elles ne le soient plus. Le fil s’effiloche progressivement. Les trous de couture dans les membranes imperméables s’agrandissent légèrement sous l’effet de contraintes de flexion répétées. Le ruban de couture qui semblait parfait sur un nouveau produit commence à se soulever au niveau des coins et des bords après une exposition aux UV et un cycle thermique. Aucun de ces changements n’est spectaculaire : ils sont cumulatifs. Le résultat est un produit qui fonctionne correctement au début de sa durée de vie et qui diminue progressivement au fur et à mesure de son utilisation, jusqu'à ce qu'une défaillance rende la dégradation évidente.

Pour les marques qui misent sur la qualité de leurs produits et qui les soutiennent par des engagements de garantie, cette trajectoire de vieillissement a des implications commerciales directes. Les retours et les réclamations au titre de la garantie sur les produits imperméables se concentrent sur les défauts de couture, et non sur les défauts de tissu, et la cause première est presque toujours la méthode de construction.

Apparence : ce que la couture communique sur le produit

C’est une catégorie qui compte plus qu’il n’y paraît dans une comparaison technique.

Les coutures soudées RF sont affleurantes, lisses et géométriquement précises. La ligne de soudure n'ajoute pas de volume, ne crée pas de crête de tissu plié et ne présente pas l'irrégularité visuelle qui accompagne la variation de tension du fil dans la couture. Le résultat esthétique se lit comme technique et intentionnel, ce qui convient aux produits positionnés dans un espace extérieur ou tactique haut de gamme.

Les coutures cousues ne sont pas disgracieuses, mais elles se lisent différemment. Pour les sacs lifestyle, les bagages avant-gardistes ou les produits pour lesquels la qualité textile artisanale fait partie de l'identité de la marque, la couture est le bon choix esthétique. Pour un produit commercialisé sur la performance imperméable et la qualité technique, un extérieur cousu avec un ruban de couture visible communique quelque chose qui peut nuire au positionnement.

Les acheteurs expérimentés sur le marché des équipements de plein air sont devenus adeptes de l'utilisation de la construction des coutures comme indicateur de la qualité globale de la fabrication, ce qui n'est pas déraisonnable, puisque la corrélation a tendance à se maintenir.

Coût de production : là où la vraie comparaison devient nuancée

La version simple de cette comparaison est que la couture est moins chère. Cela est vrai au niveau des unités et au niveau des investissements en équipement. Le soudage RF nécessite des machines spécialisées, des outils spécifiques au processus (matrices pour chaque géométrie de soudure) et des opérateurs qui comprennent comment définir et maintenir les paramètres de soudage. L'équipement de couture est beaucoup plus accessible, les opérateurs sont plus faciles à former et le processus gère des formes tridimensionnelles complexes avec plus de flexibilité.

La version la plus complète de la comparaison rend compte de ce qui se passe en aval de la production.

La construction soudée par RF, lorsqu'elle est exécutée correctement, produit des résultats cohérents tout au long des cycles de production avec de faibles taux de défaillance des coutures. Les produits arrivent sur le marché avec leurs spécifications d'étanchéité et continuent de les conserver tout au long de leur durée de vie. Les demandes de garantie pour rupture de couture sont faibles. Les taux de retour sont faibles.

La construction cousue avec du ruban adhésif introduit plus de variabilité (cohérence de l'application du ruban, qualité du ruban entre les lots des fournisseurs, attention de l'opérateur à la couverture des coins) et les échecs qui en résultent ont tendance à apparaître après que le produit a été sur le terrain pendant une saison ou deux. D’ici là, le coût est passé de la fabrication à l’exécution de la garantie, au service client et à la réputation de la marque.

Pour les marques vendant sur le marché extérieur haut de gamme où la qualité des produits est un élément de positionnement essentiel, ce calcul des coûts en aval se décide généralement en faveur de la construction soudée RF malgré le coût de fabrication initial plus élevé. Pour les produits à petit budget où le prix est le principal axe concurrentiel, la couture reste le choix rationnel.

Compatibilité des matériaux : ce qui peut et ne peut pas être soudé par RF

Le soudage RF fonctionne en excitant les molécules polaires dans le matériau, ce qui signifie qu'il ne fonctionne que sur les matériaux qui ont des structures moléculaires polaires à exciter. Les thermoplastiques comme le TPU, le PVC, l'EVA et certains tissus enduits de PU sont compatibles RF. Les fibres naturelles (coton, laine), le nylon non traité et le polyester sans revêtement compatible ne le sont pas.

C'est l'une des raisons pour lesquelles l'évolution de l'industrie des équipements de plein air vers les tissus laminés en TPU s'est accélérée parallèlement à l'adoption de la construction soudée RF. Les matériaux ont été en partie sélectionnés car ils sont conçus pour ce processus.

Dans la catégorie des matériaux compatibles RF, les performances varient. Le TPU est généralement le choix préféré pour les applications extérieures haut de gamme en raison de sa flexibilité par temps froid, de sa résistance aux UV, de ses options de formulation sans PFAS et de son élasticité à long terme au niveau des zones de soudure. Le PVC se soude facilement et à moindre coût, mais comporte des risques réglementaires sur les marchés soumis à des normes chimiques strictes et devient cassant à basse température. La sélection des matériaux et les paramètres du processus de soudage doivent être développés ensemble : un réglage de soudure qui fonctionne bien pour une formulation de TPU peut produire une fusion incomplète sur une autre, même avec la même épaisseur.

Industries où le soudage RF est devenu une pratique standard

L'adoption du soudage RF a tendance à être corrélée à la gravité de l'application : plus une rupture de joint est lourde de conséquences, plus l'industrie s'oriente tôt vers la construction soudée.

Les dispositifs médicaux et les emballages pharmaceutiques ont été les premiers à les adopter, précisément parce que la contamination par un sceau compromis a des implications directes sur la sécurité des patients. Les équipements militaires et tactiques ont suivi, car les pannes d'équipements de terrain dans des environnements difficiles entraînent des conséquences opérationnelles auxquelles les retours de produits ne répondent pas de manière adéquate. Équipement d'extérieur haut de gamme : sacs étanches, glacières submersibles,sacs de pont marins, équipement d'eau vive - a évolué dans la même direction à mesure que les attentes des consommateurs en matière de véritables performances d'étanchéité ont augmenté et que les marques ont constaté que le positionnement « résistant à l'eau » par rapport à un concurrent véritablement étanche perd constamment.

Housses de protection industrielles, structures gonflables et équipements de sécurité étanches complètent le paysage applicatif. Dans chaque cas, le facteur commun est que la fonction principale du produit dépend de la tenue de l'intégrité des coutures dans le temps et sous charge, et pas seulement dès la sortie de la boîte.

Quand la couture reste le bon choix

Le soudage RF n'est pas universellement supérieur : il est supérieur pour des applications spécifiques. La couture reste le choix pratique dans un certain nombre de scénarios réels.

Les structures tridimensionnelles complexes qui nécessitent que les coutures suivent des courbes composées ou des rayons serrés sont souvent plus faciles à exécuter avec des coutures qu'avec des matrices de soudage qui doivent être conçues pour chaque géométrie. Les produits pour lesquels la respirabilité est importante (vêtements de performance, sacs à dos de randonnée ventilés) ne peuvent pas utiliser une construction soudée RF sur leurs panneaux principaux sans sacrifier la transmission de la vapeur d'humidité qui les rend fonctionnels. Les sacs de mode et de style de vie où l'esthétique textile fait partie de l'identité du produit sont souvent plus beaux avec une construction cousue. Et pour toute application où la « résistance à l'eau » est véritablement suffisante (un sac à dos décontracté qui résistera à la pluie occasionnelle mais jamais à la submersion), le coût supplémentaire et les contraintes matérielles du soudage RF ne sont pas justifiés par le gain de performances.

De nombreux produits bien conçus utilisent également délibérément les deux méthodes. UNsac étanche et étanchepeut utiliser une construction soudée RF pour le corps principal et la doublure roll-top (les zones qui doivent tenir sous pression), tandis que les coutures sont utilisées pour les poches d'accessoires externes, les points de fixation des harnais d'épaule et les joints de panneaux décoratifs où l'étanchéité n'est pas requise et la couture offre plus de flexibilité de conception. Les meilleurs fabricants comprennent suffisamment bien les deux processus pour les appliquer là où ils fonctionnent le mieux, plutôt que de considérer le choix comme binaire.

Le coût réel d’une mauvaise construction des joints

Les décisions d'approvisionnement en produits imperméables ont tendance à se concentrer sur les spécifications du tissu : nombre de deniers, poids du revêtement, qualité du matériau. Ces éléments sont importants et les acheteurs ont raison de les évaluer. Mais la question de la construction des joints reçoit souvent moins d'attention lors de l'approvisionnement – ​​et c'est de là que proviennent la plupart des échecs réels sur le terrain.

Les clients qui retournent unsac étancherapportent rarement que le tissu est tombé en panne. Ils signalent que de l'eau a coulé à l'intérieur, qu'un coin s'est séparé, que des appareils électroniques ou des aliments ont été endommagés alors que le produit était étanche. Dans la plupart des cas, une couture a échoué. Et dans la plupart des cas, la rupture des coutures était prévisible d’après la méthode de construction et les conditions dans lesquelles le produit était vendu.

Les acheteurs OEM expérimentés ont appris à poser des questions spécifiques aux coutures lors de l'évaluation des fournisseurs : à quelle pression le fabricant valide-t-il ses soudures ? Les tests hydrostatiques sont-ils effectués par unité ou par lot ? Comment les paramètres de soudure sont-ils documentés et vérifiés lorsque les matériaux changent entre les cycles de production ? Les tests de flexion à froid font-ils partie du protocole QC ? Ces questions distinguent les fabricants disposant d'une véritable capacité de soudage RF de ceux qui répertorient la technologie dans leurs capacités sans la discipline de processus nécessaire pour l'exécuter de manière cohérente.

La construction des coutures est passée du statut de note de bas de page de fabrication à celui de différenciateur de produit. Pour les marques concurrentes sur le marché de l’étanchéité haut de gamme, cela fait partie des spécifications du produit et non comme un détail supposé.

Soudage RF et couture : comparaison directe
