Six lampes et une réponse : le cabinet d'évaluation des couleurs des sources lumineuses standard

De tous les conflits qui surgissent entre une usine et une marque, c’est la couleur qui produit le plus, et elle les produit pour une raison qui n’a rien à voir avec la négligence de quiconque. Deux personnes peuvent regarder les deux mêmes panneaux noirs, de bonne foi, sous un éclairage différent, et parvenir à des conclusions opposées. L’un d’eux se tient sous les spots chauds du bureau. L’autre tient l’échantillon près d’une fenêtre par une matinée nuageuse. Les deux sont certains. Les deux décrivent quelque chose de réel. Les panneaux correspondent véritablement sous un éclairage et ne correspondent véritablement pas sous un autre, et ce phénomène – le métamérisme – n’est pas une opinion, une humeur ou un problème de moniteur. C'est une propriété mesurable des deux matériaux.

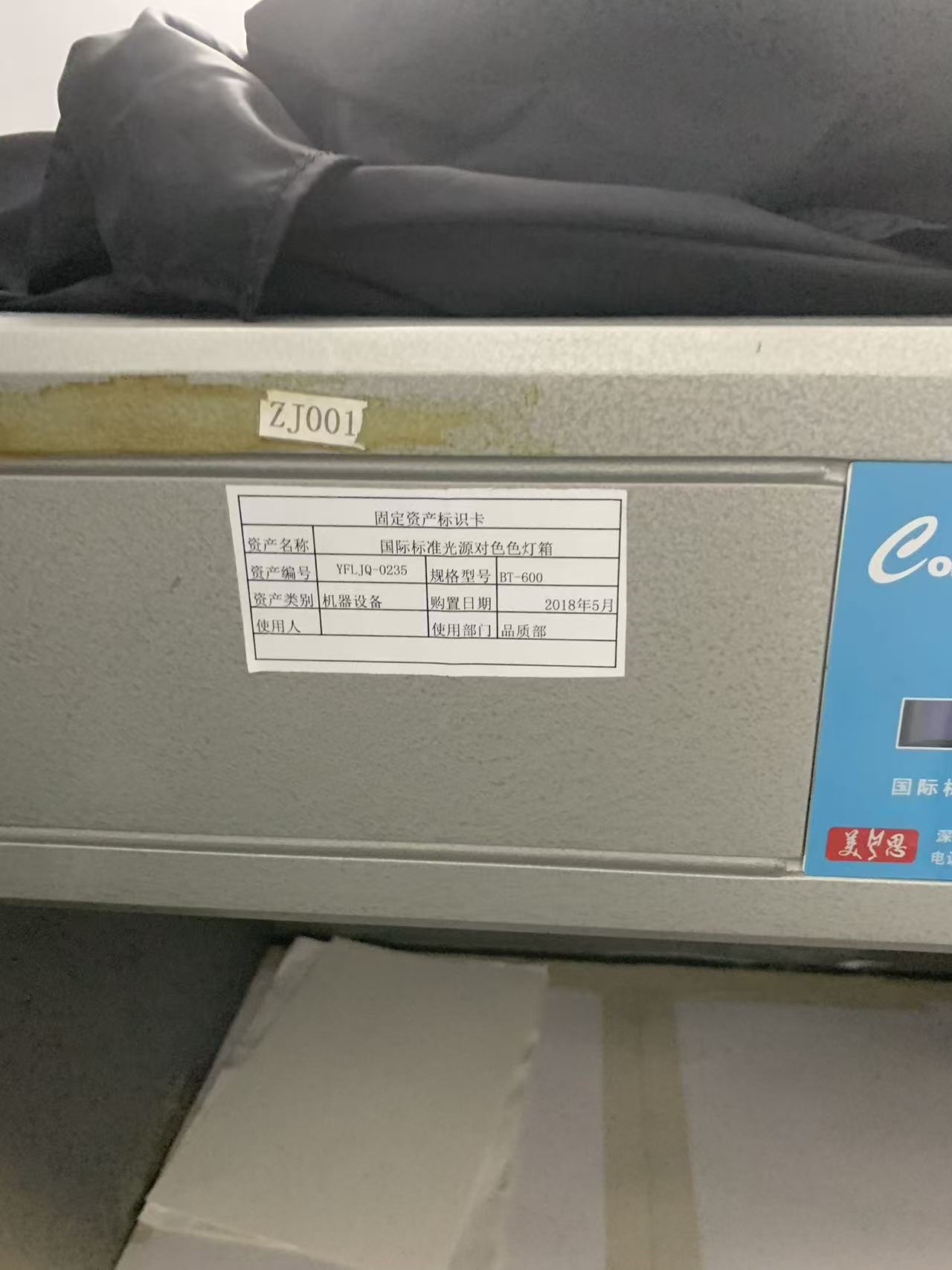

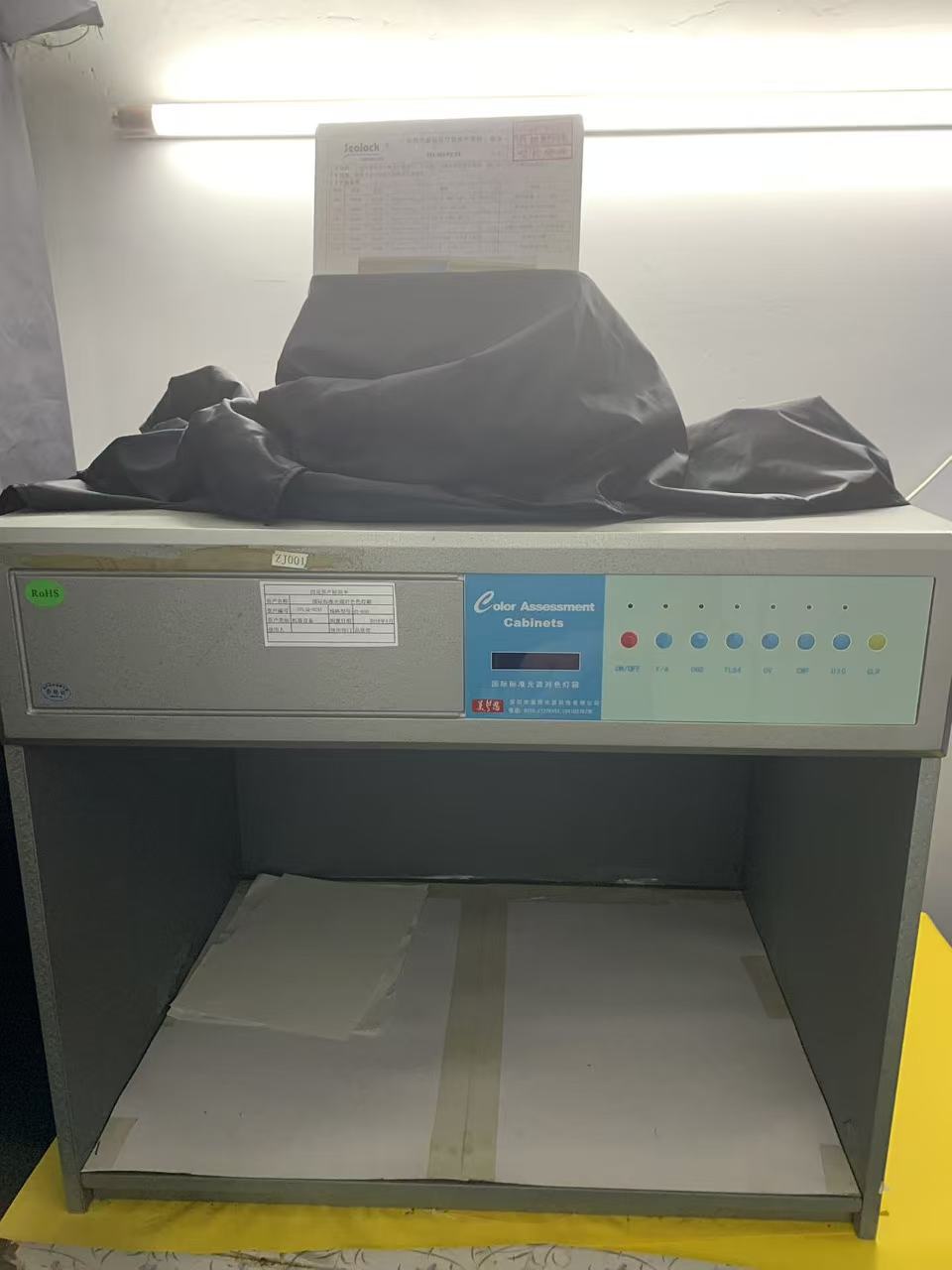

L'instrument qui tranche cette dispute avant qu'elle ne démarre est la machine la moins dramatique de notre laboratoire : une boîte en acier gris avec un intérieur neutre et six lampes sur le toit. Actif YFLJQ-0235, modèle BT-600, numéro de machine ZJ001, en service dans notre service qualité depuis mai 2018, exploité selon la procédure contrôlée YFL-WI-PZ-01, révision A/0, en date du 28 décembre 2023. Il ne comporte aucune pièce mobile, aucun compteur et aucun cycle de test. Cela garantit simplement que lorsque deux personnes ne sont pas d’accord sur la couleur, elles sont au moins en désaccord sous le même angle.

Pourquoi la couleur a besoin d'une machine

Une couleur n'est pas une propriété d'un objet. C'est le produit de trois choses multipliées ensemble : la distribution spectrale de puissance de la lumière tombant sur l'objet, la réflectance spectrale de l'objet lui-même et la réponse de l'œil de l'observateur. Changez-en un et la couleur perçue change. Deux matériaux dont les courbes de réflectance ont la même forme globale se suivront sous chaque source de lumière. Deux matériaux dont les courbes se croisent — correspondant en énergie totale réfléchie sous un illuminant mais divergeant dans les détails spectraux — correspondront sous cet illuminant et se sépareront visiblement sous un autre.

Il ne s’agit pas d’un cas rare dans la fabrication d’équipements étanches. Elle est proche de la condition par défaut, car un seul sac soudé est un ensemble de matériaux colorés par des processus complètement différents dans des usines complètement différentes. Le panneau de carrosserie est un film ou un revêtement en TPU ou PVC avec un pigment dispersé dans le polymère. La sangle est en polyester teint dans la masse ou en pièce. Le ruban de la fermeture à glissière est en textile teint et les dents de la fermeture à glissière sont en résine moulée ou en métal enduit. Les boucles sont moulées par injection avec un mélange maître. La doublure est un tissage différent avec une classe de teinture différente. Six fournisseurs, six produits chimiques colorants, un « noir » qu'un acheteur s'attend à être un seul noir.

Le film pigmenté et le textile teint ne partagent presque jamais une courbe de réflectance. Ils peuvent être amenés à une correspondance visuelle à la lumière du jour tout en montrant la sangle verte ou brune contre le panneau de carrosserie sous l'éclairage fluorescent d'un magasin. Si personne n'a vérifié, la première personne à découvrir cela est le marchandiseur de l'acheteur, debout dans une salle d'exposition, tenant un échantillon de production par rapport à un échantillon approuvé, trois semaines avant un lancement.

Les six sources lumineuses et à quoi sert chacune d’elles

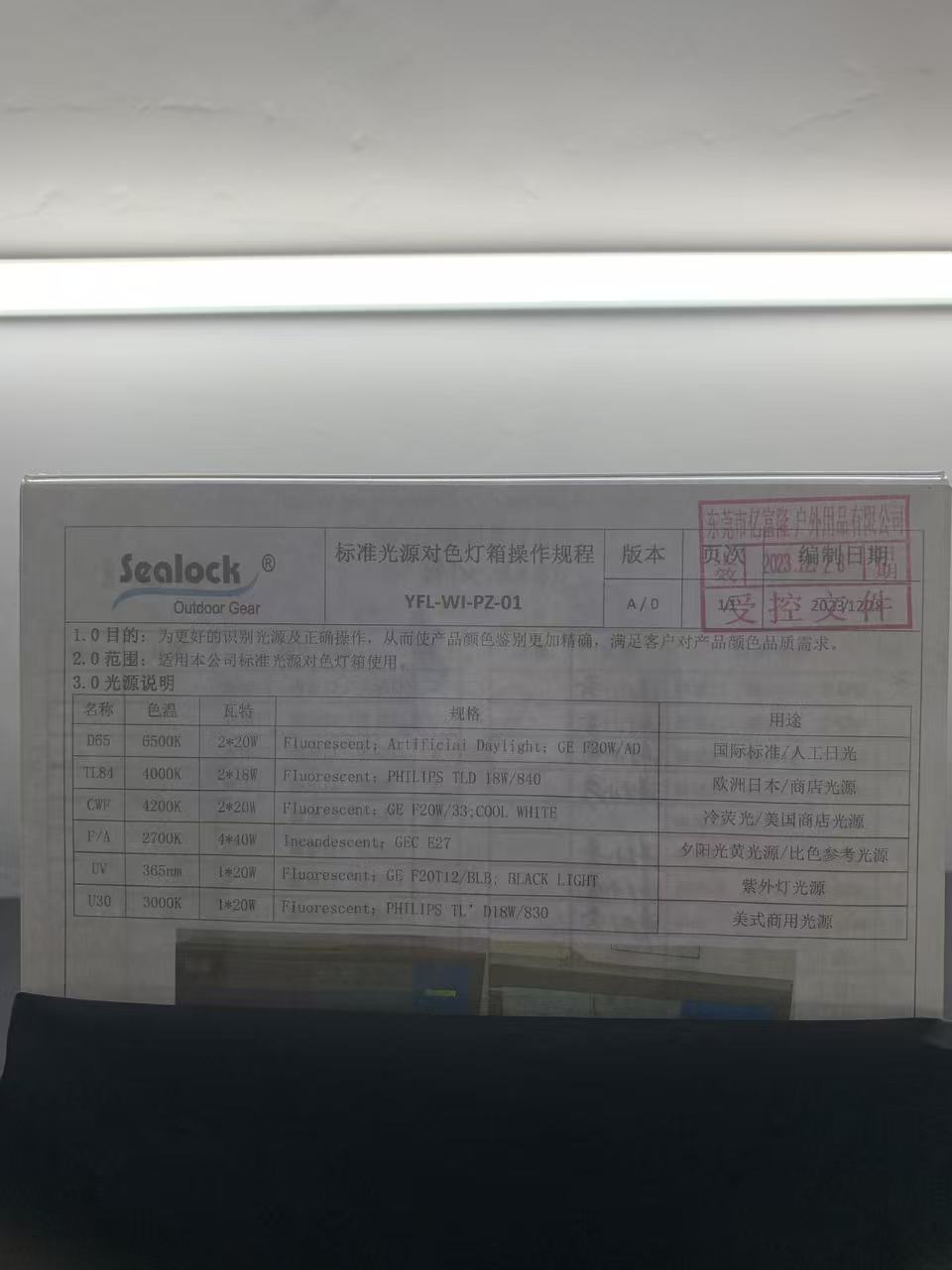

Notre SOP répertorie le complément de la lampe et, surtout, ce que chaque lampe représente. Ce tableau est la partie de la procédure que les opérateurs utilisent réellement quotidiennement.

D65 — 6 500 K, lumière du jour artificielle.L'illuminant de référence internationale, remplaçant la lumière du jour moyenne du ciel du nord. Chaque approbation de couleur dans notre système commence ici, et sauf indication contraire d'un client, c'est la lumière sous laquelle une couleur est acceptée ou rejetée. C’est ce qui se rapproche le plus d’un arbitre neutre dont dispose l’industrie.

TL84 — 4000K, fluorescent triphosphore.L'éclairage des magasins du commerce de détail européen et japonais. Si une marque vend dans le commerce de détail physique européen ou japonais, le TL84 n'est pas facultatif : c'est la lumière sous laquelle le produit sera jugé au moment de l'achat, c'est là que naissent les plaintes concernant la couleur.

CWF — 4 200 K, fluorescent blanc froid.L'équivalent américain du commerce de détail. Un appariement qui correspond sous D65 et échoue sous CWF est un appariement qui n'aura pas l'air bien sur une étagère dans un magasin à grande surface américain, aussi bon soit-il dans la salle d'échantillons.

F/A — 2 700 K, à incandescence.Lumière chaude au tungstène, remplaçant l'éclairage domestique et hôtelier et le soleil de fin d'après-midi. Il s’agit du test le plus dur pour tout ce qui appartient à la famille du rouge au brun et pour les quasi-neutres, qui changent considérablement en dessous.

U30-3000K.Éclairage commercial américain chaleureux, courant dans le commerce de détail spécialisé et de plus en plus dans les magasins de plein air et de style de vie qui privilégient une ambiance plus chaleureuse qu'un supermarché.

UV – 365 nm, lumière noire.Ce n'est pas du tout un éclairage à vision couleur. Cette lampe existe pour révéler les agents azurants optiques et constitue l’un des outils de diagnostic les plus utiles du cabinet. Les blancs et les couleurs pâles sont fréquemment éclaircis avec des agents blanchissants fluorescents qui convertissent les UV en bleu visible, ce qui donne au tissu un aspect plus blanc que blanc. Les azurants optiques se dégradent avec l'exposition au soleil et au lavage. Un panneau blanc qui brille brillamment sous les UV est un panneau blanc qui jaunira visiblement en service tandis qu'un panneau non éclairé à côté reste en place. La lampe UV expose également le cas où deux blancs s’accordent parfaitement à l’intérieur car ils contiennent différentes charges d’azurant qui s’équilibrent sous une seule lumière – et divergent à l’extérieur sous une véritable lumière du soleil riche en UV.

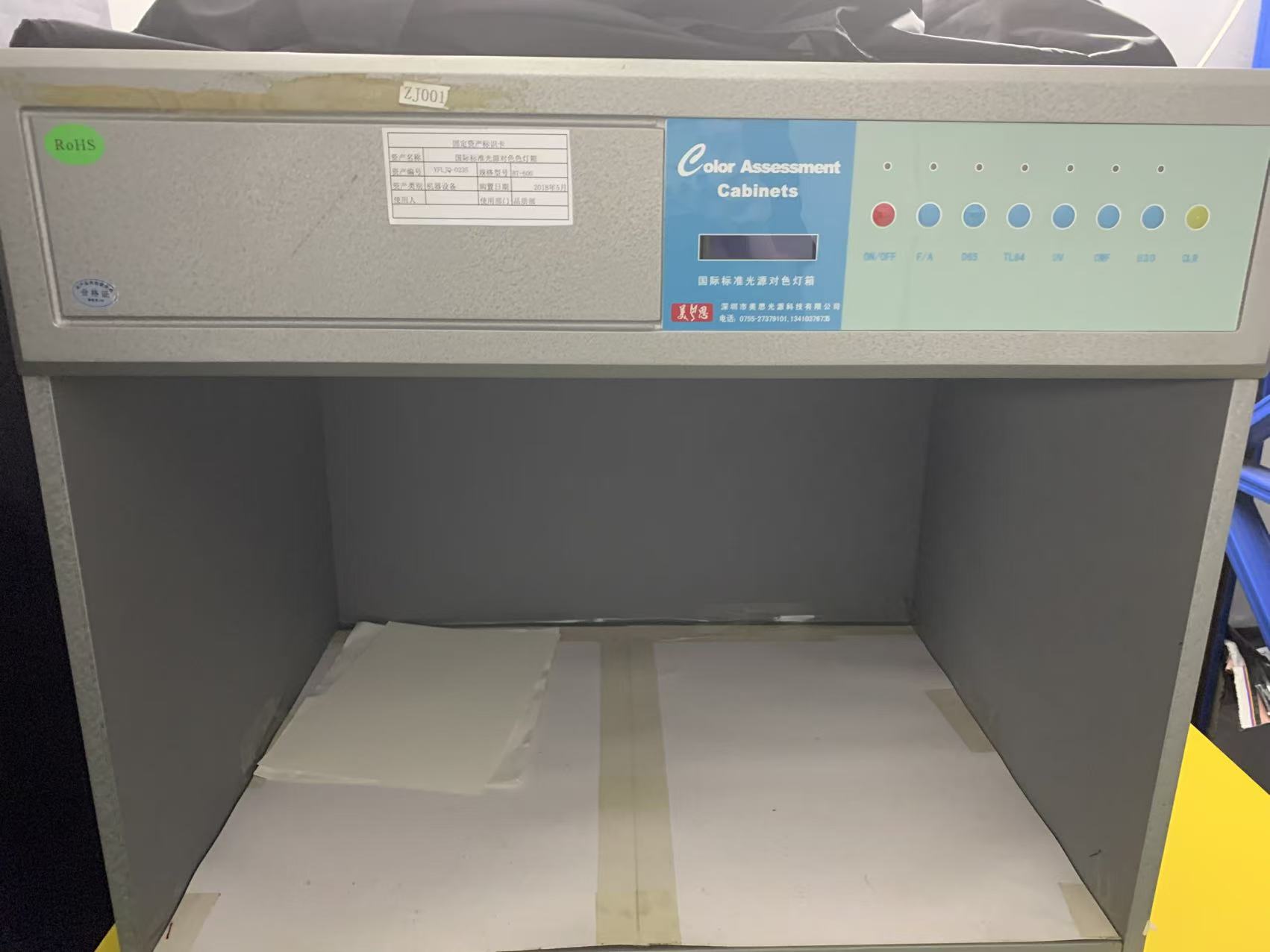

Le panneau les commute individuellement et un affichage du temps écoulé suit les heures de lampe. Cet affichage compte plus qu’il n’y paraît. Les lampes fluorescentes dérivent en termes de puissance spectrale bien avant de tomber en panne, et un tube D65 vieilli cesse tranquillement d'être D65. La pratique industrielle consiste à remplacer les lampes en fonction des heures accumulées plutôt qu'en cas de panne (généralement autour de deux mille heures). C'est pourquoi le compteur horaire fait partie de l'instrument plutôt qu'un accessoire.

Comment nous l'utilisons

L'objectif indiqué en haut de nos SOP est clair : identifier correctement les sources de lumière et faire fonctionner l'armoire correctement, afin que l'évaluation des couleurs du produit soit plus précise et réponde aux exigences de qualité des couleurs du client. La méthode de travail derrière cette phrase est simple et ne pardonne pas les raccourcis.

L'étalon approuvé — un bain de laboratoire signé, un échantillon approuvé, un échantillon doré ou un échantillon de couleur physique fourni par le client — est placé à côté de l'échantillon de production à l'intérieur de l'armoire, sur le sol gris neutre, sans aucun autre objet coloré dans le champ de vision. Les deux sont orientés de la même manière, car les matériaux tissés et enduits se reflètent différemment le long et à travers le fil, et un échantillon pivoté de quatre-vingt-dix degrés peut être lu comme une teinte différente. La visualisation s'effectue à partir d'environ 45 degrés par rapport à la surface éclairée, qui est la géométrie vers laquelle convergent toutes les normes d'évaluation visuelle car elle sépare le brillant de la surface de la couleur de la carrosserie.

D65 vient en premier et donne le verdict principal. L'opérateur passe ensuite tour à tour entre TL84, CWF, U30 et F/A, ne regardant pas si la paire correspond toujours parfaitement sous chacun, mais si ledirectionde tout changement de différence. Une paire qui diffuse constamment une légère lumière sous chaque illuminant a un problème de teinte, qui peut être résolu en ajustant la charge de colorant ou de pigment. Une paire qui correspond sous D65 et qui est verte sous TL84 et rouge sous F/A a un problème de métamérisme, qui ne peut pas être résolu en ajustant le chargement – ​​il nécessite un système de coloration différent, et il est bien mieux découvert lors d'un bain de laboratoire que sur un conteneur de produits finis.

La lampe UV fonctionne sur tous les blancs, les couleurs pâles et sur tout matériau où une teneur en azurant fluorescent est suspectée. Les résultats sont enregistrés par rapport à l'échelle de notation du client et, lorsqu'une valeur numérique est requise, l'évaluation visuelle est recoupée avec une mesure instrumentale de la différence de couleur. Les deux sont complémentaires : l'instrument donne un numéro répétable qui survit à l'envoi par courrier électronique, et le coffret donne le jugement qu'un être humain portera réellement en tenant le produit.

Le problème des sacs soudés dont personne ne vous prévient

Il existe un problème de couleur spécifique à la construction soudée à haute fréquence, et il détecte régulièrement de nouveaux programmes.

Le soudage est un processus thermique. Le polymère au niveau de la ligne de soudure est porté à la température de fusion puis refroidi sous pression, et certains systèmes de pigments se déplacent lorsque cela se produit. Un TPU gris foncé peut présenter une légère dominante brune le long du cordon de soudure. Un rouge saturé peut devenir légèrement plus foncé dans la bande soudée. Sur un sac avec des coutures longues et proéminentes, cette bande n'est pas un défaut que l'acheteur pardonnera en tant que caractéristique du processus : elle se lit comme deux nuances de matériau sur un seul produit.

C'est dans l'armoire que cela est détecté, et cela est détecté en comparant un coupon soudé à un matériau non soudé provenant du même rouleau sous les six sources, et pas seulement à la lumière du jour. Lorsqu'un changement apparaît, c'est une question de paramètres de soudage et cela revient à l'ingénierie avec ledonnées de test de pelagepour le même paramètre défini à côté, car réduire le temps de séjour pour protéger la couleur réduira également la force de liaison si cela est fait avec négligence. La fenêtre qui satisfait les deux est plus étroite que la fenêtre qui satisfait l’un ou l’autre seul, et la trouver représente une grande partie de ce que consiste réellement le développement d’un nouveau matériau.

La même armoire classe également les résultats de coloration dutesteur de solidité des couleurs par frottement, puisque l'étalonnage des niveaux de gris est en soi une comparaison visuelle et n'a aucun sens sous un éclairage incontrôlé, et qu'il est utilisé pour vérifier la couleur après lechambre de température et d'humiditéa vieilli un ensemble de matériaux. Le vieillissement dû à la chaleur et à l’humidité n’affecte pas seulement les propriétés mécaniques. Cela fait bouger la couleur, et un noir qui est devenu légèrement bronze après soixante-douze heures à température élevée est une information qu'une marque souhaite avant de s'engager.

Ce qu'un acheteur doit préciser

La plupart des litiges concernant la couleur que nous constatons provenant d'autres fournisseurs remontent à une spécification d'achat qui dit « la couleur doit correspondre à l'échantillon approuvé » et rien de plus. Cette phrase ne contient aucun illuminant, aucune tolérance, aucune échelle de notation et aucune indication indiquant quels composants doivent correspondre à lesquels. C'est une dispute en attente d'une date de livraison.

Une spécification qui empêche l'argument nomme quatre choses. Tout d’abord, l’illuminant d’approbation – normalement D65, et si le produit est destiné à la vente au détail en Europe ou au Japon, D65 plus TL84, ou plus CWF pour le marché américain. Deuxièmement, la différence acceptable, soit sous forme d’échelle de gris, soit sous forme de tolérance numérique de différence de couleur. Troisièmement, quels composants sont liés à la couleur du corps et lesquels peuvent être d'un ton délibérément différent, car sur un sac technique, la sangle et le corps ne sont souvent pas destinés à correspondre et les maintenir à une correspondance qui n'a jamais été prévue fait perdre du temps à tout le monde. Quatrièmement, la question de savoir si la teneur en azurant optique est limitée, ce qui est important pour tout produit blanc ou pastel ayant une longue durée de vie en extérieur.

Avec ces quatre éléments dans une spécification, l’approbation des couleurs devient un contrôle. Sans eux, cela devient une négociation menée par courrier électronique entre deux personnes placées sous des lampes différentes.

Questions fréquemment posées

Un spectrophotomètre ne peut-il pas remplacer la boîte à lumière ?

Non, et pas pour la raison que les gens attendent. Un instrument donne un nombre reproductible sous n'importe quel illuminant que vous lui demandez de calculer, et il est meilleur que l'œil humain pour détecter de petits changements cohérents. Mais une passe numérique peut toujours correspondre à un décalage visuellement évident lorsque la brillance, la texture ou la structure de surface diffèrent entre les deux matériaux, ce qui est systématiquement le cas lorsqu'on compare un film soudé brillant à un film tissé mat. Les deux outils sont nécessaires. L'instrument rapporte ; c'est le cabinet qui décide.

Pourquoi ne pouvons-nous pas simplement approuver la couleur à l’extérieur à la lumière du jour ?

Parce que la lumière du jour n’est pas une chose. Son spectre change avec l'heure de la journée, la saison, la latitude, la couverture nuageuse et ce qui s'y reflète depuis les surfaces proches. Une couleur approuvée à 10 heures sous un mince nuage et rejetée à 16 heures. sous ciel clair n’a jamais été homologué sur référence fixe. D65 existe justement pour que la référence ne bouge pas.

Comment gérez-vous un client dont l’échantillon approuvé a disparu ?

Les normes physiques vieillissent, en particulier les échantillons de textiles qui ont été manipulés et exposés. Lorsqu’une norme approuvée est ancienne, nous la signalons plutôt que de nous y conformer silencieusement : faire correspondre une nouvelle série de production à une référence décolorée entraîne la décoloration dans les produits. La résolution habituelle est une norme rééditée ou un objectif numérique convenu par rapport à la spécification originale.

L'armoire a-t-elle besoin d'être calibrée ?

L'armoire elle-même n'a aucun élément de mesure à calibrer, mais l'état de la lampe constitue un contrôle équivalent. Les heures d'utilisation des lampes sont enregistrées sur le compteur intégré et les tubes sont remplacés en fonction des heures accumulées plutôt qu'en cas de panne, car la dérive spectrale précède de loin l'épuisement. Les enregistrements de remplacement des lampes font partie du dossier de l'équipement et sont disponibles pour les auditeurs en visite aux côtés des certificats d'étalonnage des instruments de mesure du laboratoire.

La couleur est-elle vérifiée une fois ou tout au long de la production ?

Tout au long de. L'immersion en laboratoire et l'approbation du premier article établissent l'objectif ; L'inspection des matériaux entrants vérifie chaque rouleau et chaque lot de sangles ; les contrôles en cours de processus détectent la dérive entre les lots de matériaux au sein d'une même commande. La dérive de couleur entre deux rouleaux de film nominalement identiques est suffisamment courante pour que le traitement de l'approbation comme un événement ponctuel permette à un envoi de se retrouver avec deux nuances du même sac dans un carton.

Où cela se situe-t-il dans la série

Cette armoire ferme une boucle qui traverse la majeure partie du laboratoire. Il évalue la coloration produite par letesteur d'abrasion, il lit les résultats des travaux de solidité des couleurs, il vérifie les ensembles de matériaux avant et après le vieillissement environnemental et il vérifie que les paramètres de soudage sont nososcillations et test d'endurance de la fermeture à glissièrevalider pour la solidité n'a pas été acheté au détriment de l'apparence. La résistance et l’apparence ne sont pas des variables indépendantes dans la construction soudée, et l’instrument qui les maintient honnêtes est celui qui ne comporte aucune pièce mobile.

Sealock fabrique des équipements étanches soudés à haute fréquence depuis plus de vingt ans à Dongguan, en Chine et à Hô Chi Minh-Ville, au Vietnam. Si vous souhaitez obtenir notre protocole d'approbation des couleurs ou si vous souhaitez que les termes relatifs aux illuminants et aux tolérances soient écrits dans votre propre accord de qualité avant le début d'un programme, écrivez àinfo@sealock.com.hk.
