Le nombre qui décide si une soudure est réellement une soudure

Quatrième d'une série du laboratoire Sealock : le testeur de traction et de pelage – et un vrai rapport, avec de vrais chiffres, d'un mardi matin de juin

DONGGUAN, Chine — [Jour du mois], 2026— Tout ce que cette entreprise construit repose sur une seule affirmation : deux morceaux de tissu enduit, fusionnés par soudage à haute fréquence, se comporteront comme une seule pièce de matériau pendant toute la durée de vie du produit. Chaque sac étanche, chaque glacière, chaque bouée gonflable est cette affirmation répétée plusieurs centaines de fois autour d'une couture.

C'est une affirmation que vous ne pouvez pas vérifier en regardant. Une soudure parfaite et une soudure marginale semblent identiques de l'extérieur : la différence n'apparaît que des mois plus tard, lorsque la soudure marginale commence à se décoller entre les mains d'un client. C'est pourquoi la machine présentée dans cet article existe et pourquoi, parmi tout ce qui se trouve dans notre laboratoire, c'est celle qui mesure le plus directement si notre processus principal fonctionne.

Il démonte la soudure et vous indique exactement à quel point il a fallu essayer.

Ce que mesure réellement la résistance au pelage

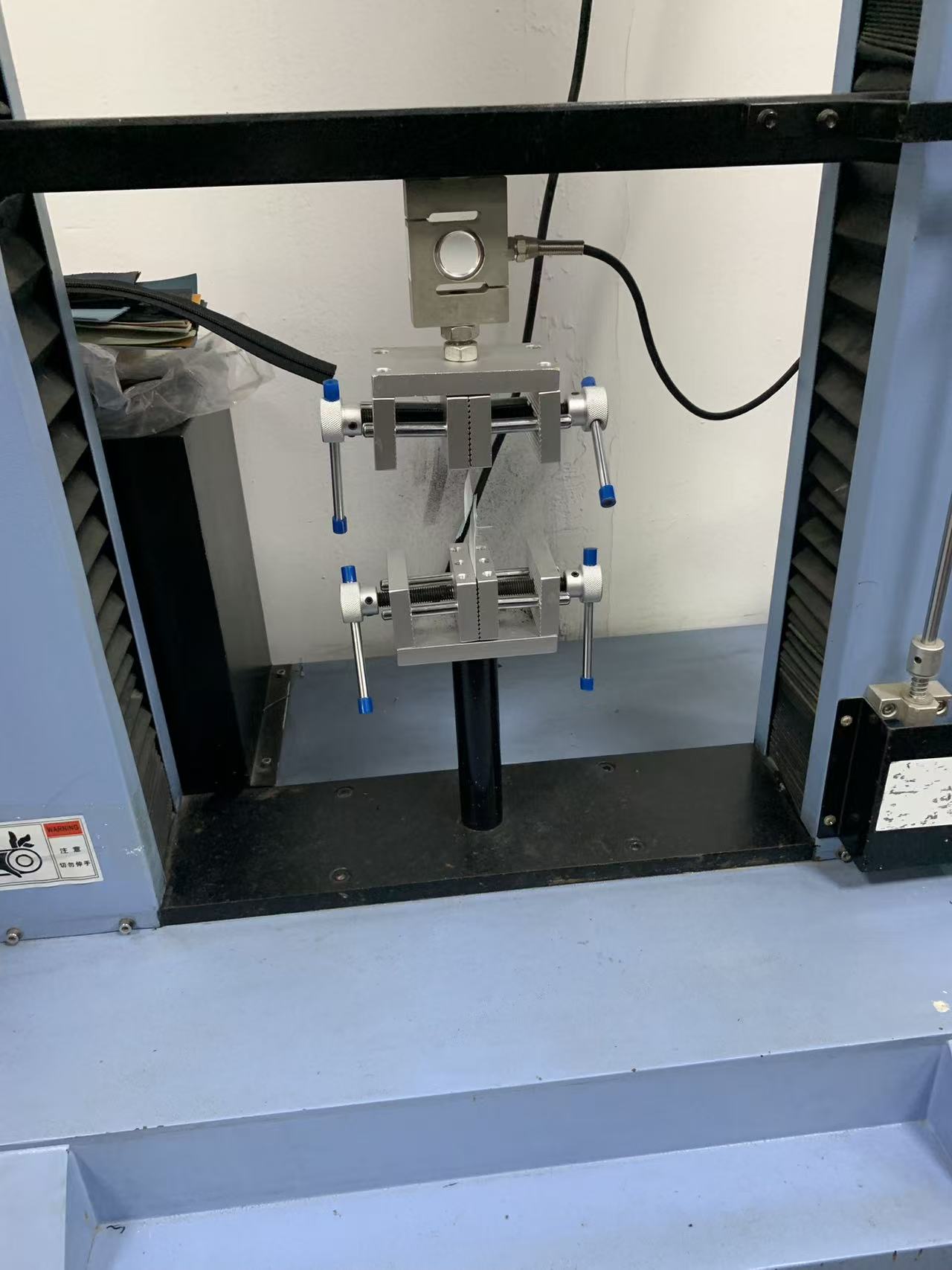

Prenez une éprouvette soudée ou laminée, saisissez les deux couches dans des mâchoires opposées et séparez-les à une vitesse contrôlée. La cellule de pesée enregistre la force requise, en continu, sur toute la longueur de la séparation. Cette force - en kilogrammes-force ou en newtons par millimètre de largeur - est la résistance au pelage, et c'est le chiffre le plus honnête disponible sur la qualité d'une liaison.

Cela compte à deux endroits distincts pour nous. Le premier est la soudure elle-même : la force avec laquelle la soudure à haute fréquence a fusionné deux panneaux. Une soudure qui a légèrement refroidi semble en bon état et se décolle rapidement ; ce test permet de détecter cela avant qu'il ne devienne un lot de production. La seconde est la propre construction du matériau : les tissus enduits et laminés sont eux-mêmes des assemblages liés - un revêtement ou un film collé à un tissu de base - et si cette stratification se délamine, le tissu se brise de l'intérieur, quelle que soit la qualité de sa soudure. Les deux sont testés ici et doivent tous deux réussir.

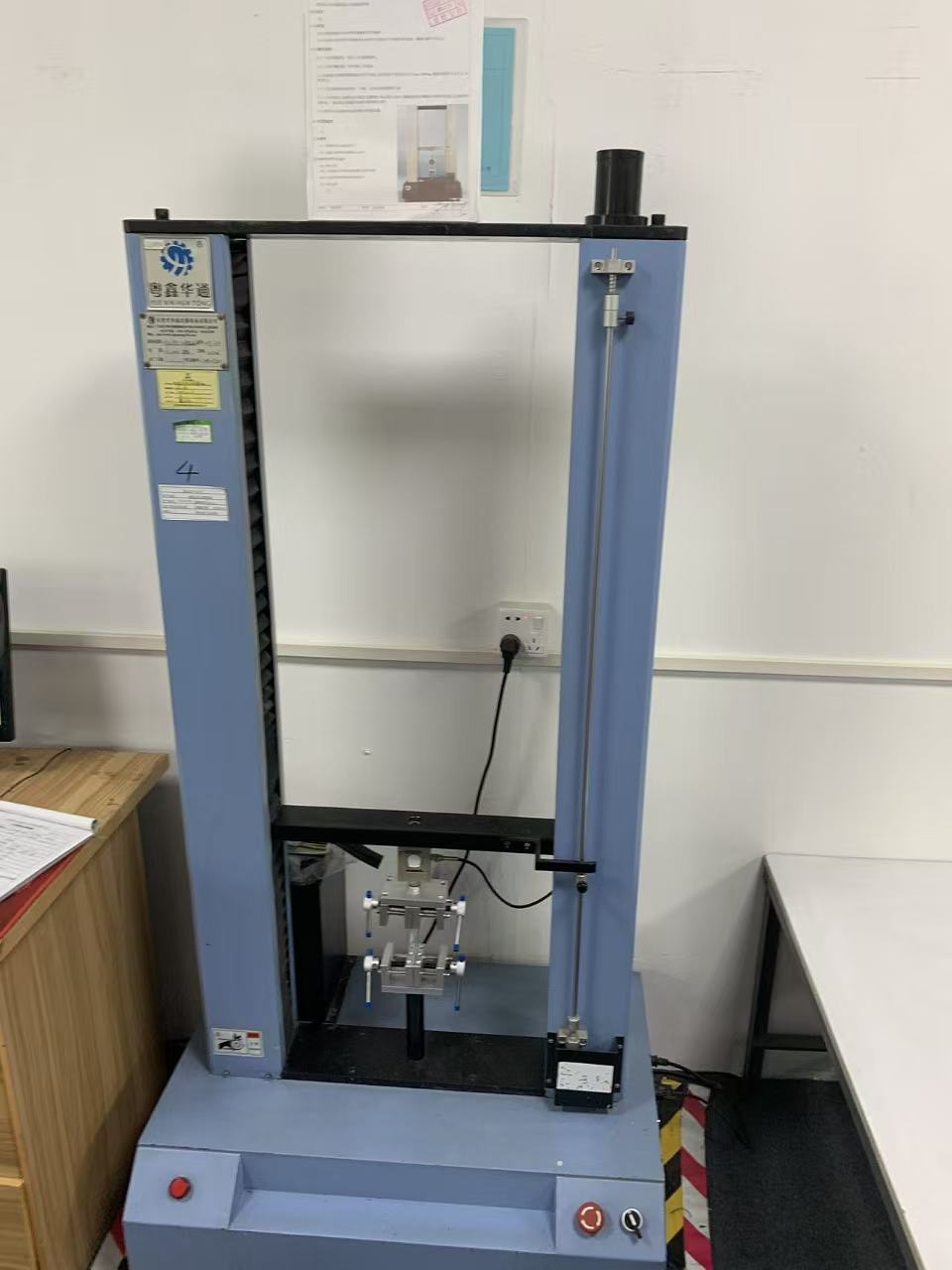

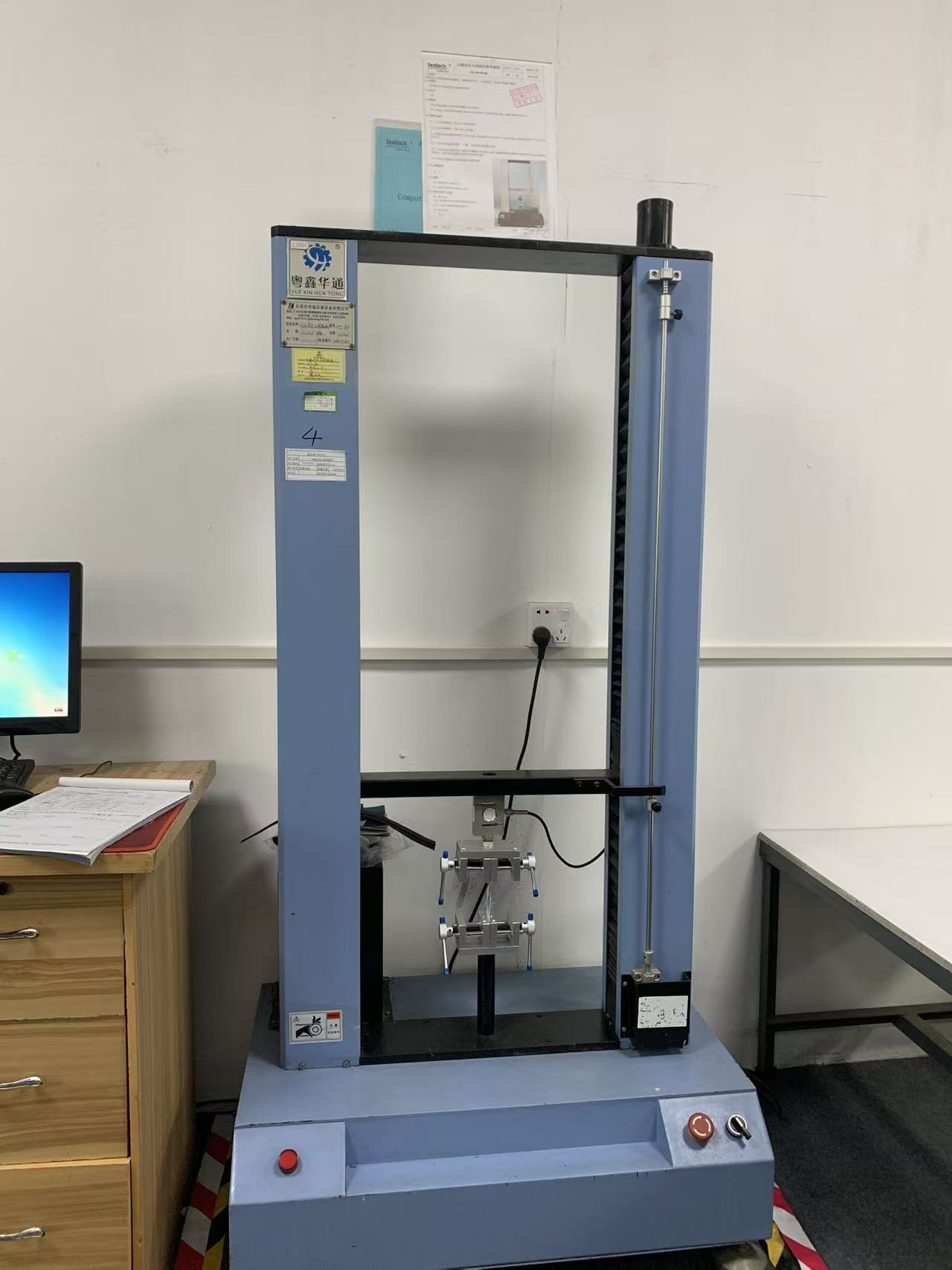

La même machine gère également les tests de traction et de déchirure, c'est pourquoi ses fixations changent en fonction de ce qui y est serré. Mais le pelage est le test qui témoigne le plus directement de ce que cette usine fait dans la vie.

Un vrai reportage, à partir de 10h09 un mardi matin

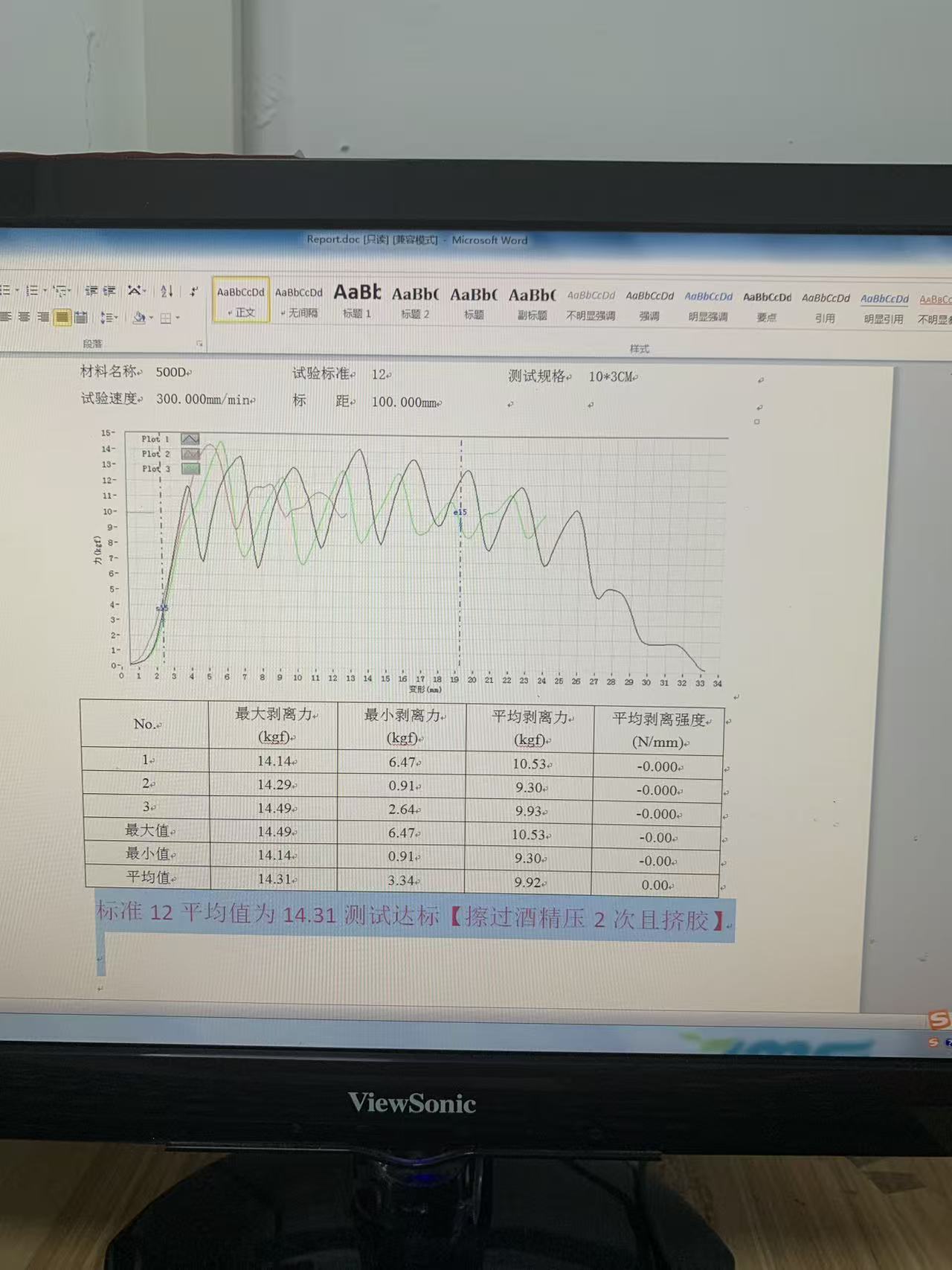

Plutôt que de décrire cela de manière abstraite, voici une analyse réelle de notre laboratoire, datée du 10 juin 2026 à 10h09, sur un matériau 500D pour un programme client.

Les paramètres de test : taille de l'éprouvette 10 × 3 cm, longueur de jauge 100 mm, vitesse de test 300 mm/min. Trois échantillons ont été analysés – pas un, car un seul résultat de peeling est presque dénué de sens.

Les résultats, en kilogrammes-force :

• Spécimen 1 :maximum 14,14, minimum 6,47, moyenne 10,53
• Spécimen 2 :max 14,29, min 0,91, moyenne 9,30
• Spécimen 3 :maximum 14,49, minimum 2,64, moyenne 9,93
• À travers les trois :max le plus élevé 14,49, moyenne des maxima 14,31, moyenne des moyennes 9,92

Et puis la ligne qui compte, écrite en bas du rapport par l'opérateur :par rapport à la valeur standard 12, la moyenne est de 14,31 — tests réussis.

Ce « standard 12 » ne s’invente pas sur place. Il provient de la norme d'acceptation interne contrôlée par révision que nous avons mentionnée à la fin du dernier article de cette série : un tableau répertoriant la valeur de pelage minimale acceptable pour chaque matériau que nous utilisons régulièrement : TPU 1680D, TPU double face 840D, TPU simple et double face 600D, PVC et stratifiés enduits, chacun avec son propre numéro. Le test produit un résultat ; la norme décide si ce résultat est bon. Avoir les deux, écrits avant le test plutôt qu’après, est tout l’intérêt.

Pourquoi la courbe est irrégulière et pourquoi c'est la partie intéressante

Regardez les courbes de force sur ce rapport et vous ne verrez pas de ligne lisse. Vous verrez une dent de scie – la force grimpant jusqu'à environ 14, retombant à 7, grimpant encore et encore sur toute la longueur du spécimen, avant de finalement diminuer à la fin.

Cette forme n'est pas du bruit et ce n'est pas un défaut de la machine. C'est à cela que ressemble réellement le peeling. Une liaison ne se libère pas uniformément ; il se déclenche dans une série de petits échecs progressifs, chacun nécessitant une force pour s'initier, puis un bref soulagement au fur et à mesure qu'il se propage. Les sommets sont les endroits où le lien a résisté ; les creux sont l'endroit où une section lâche prise.

C'est exactement pourquoi le rapport enregistre le maximum, le minimum et la moyenne pour chaque spécimen. Le maximum vous indique le meilleur cas de l’obligation. La moyenne vous indique son comportement typique sur l'ensemble de la peau. Et le minimum – notez le spécimen 2, où la force est tombée à 0,91 kgf – vous indique le pire endroit de ce spécimen, qui est le chiffre auquel un pessimiste devrait se soucier le plus, car une liaison échoue là où elle est la plus faible, pas là où elle est la plus forte.

Trois spécimens, trois séries de ces chiffres et une norme avec laquelle les comparer. C'est un résultat. Un numéro d'un spécimen est une anecdote.

La parenthèse à la fin du rapport

Il y a un détail dans ce rapport qui mérite d'être retiré, car il dit quelque chose sur la façon de penser de ce laboratoire. Après la décision de réussite, l'opérateur a enregistré la préparation de l'échantillon entre parenthèses : essuyé avec de l'alcool, pressé deux fois, avec essorage adhésif.

En d’autres termes, le résultat n’est pas enregistré uniquement comme une propriété du matériau. Il est enregistré comme propriété dece matériau, lié de cette façon. La résistance au pelage est toujours fonction du processus (propreté de la surface, pression, maintien, quantité d'adhésif appliquée) et un nombre qui n'indique pas quel processus l'a produit ne peut être reproduit ou contesté. C'est en écrivant la préparation à côté du résultat que l'on transforme une mesure en preuve.

Les conditions peu glamour qui rendent le numéro valide

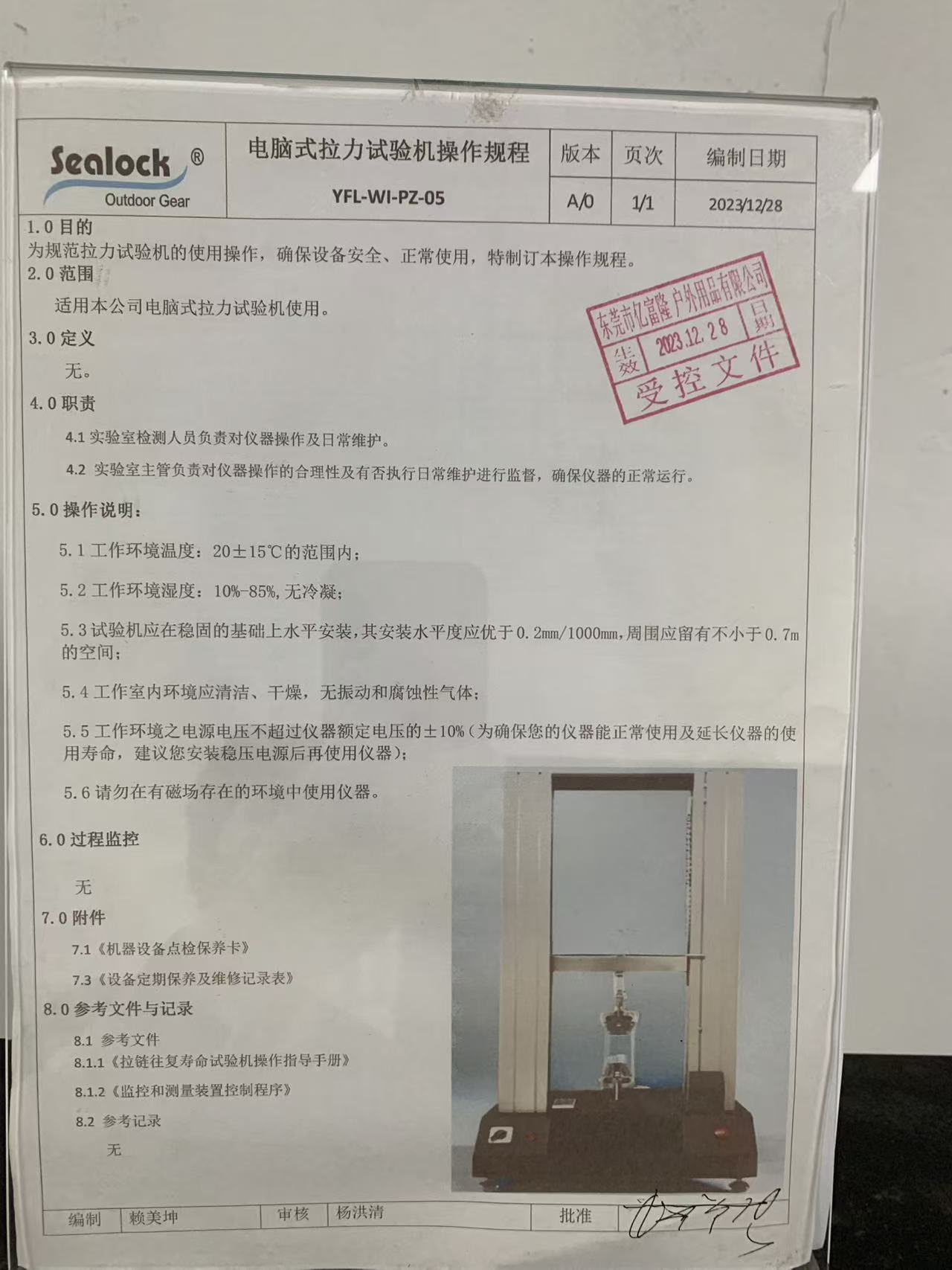

Cet instrument fonctionne selon la procédure contrôlée YFL-WI-PZ-05, révision A/0, et contrairement aux autres procédures de cette série, la plupart ne concernent pas du tout les boutons. Il s'agit de la pièce :

• Température ambiante 20 ± 15 °C, humidité 10–85 % sans condensation. Les polymères sont sensibles à la température ; la même soudure testée à froid et testée à chaud ne donnera pas le même numéro.
• Installé de niveau sur une fondation stable, avec une planéité supérieure à 0,2 mm par 1 000 mm et un espace libre d'au moins 0,7 m autour de la machine.
• Une pièce propre et sèche, exempte de vibrations et de gaz corrosifs.
• Tension d'alimentation à ±10 % de la valeur nominale, avec un stabilisateur de tension recommandé.
• Ne pas utiliser à proximité de champs magnétiques.

Rien de tout cela n’est glamour et tout cela est porteur. Un cadre de traction qui n'est pas de niveau introduit une charge hors axe. Une cellule de pesée alimentée par des dérives de puissance instables. Les vibrations ajoutent du bruit à un signal que vous lisez avec deux décimales. La raison pour laquelle ces clauses se trouvent dans un document contrôlé plutôt que dans la tête de quelqu'un est qu'elles sont invisibles : rien dans une mauvaise lecture ne semble mauvais.

Enregistré, calibré et traçable

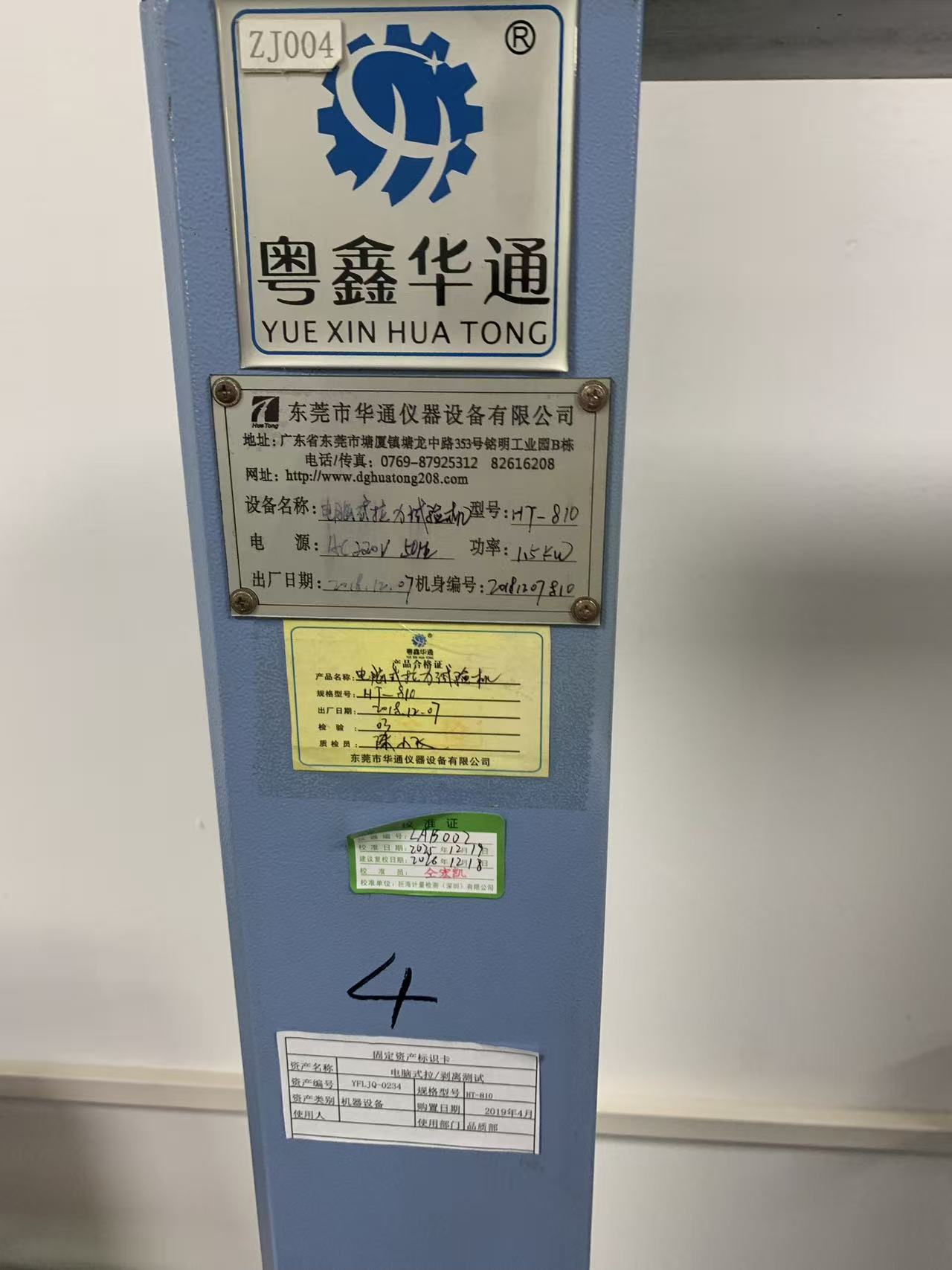

La colonne de cette machine porte toute son histoire en étiquettes. Une plaque signalétique du fabricant : modèle HT-810, AC 220 V / 50 Hz, 1,5 kW, construit le 7 décembre 2018 avec son numéro de série. Un certificat d'inspection du fabricant à côté. Une carte d'actif l'enregistrant comme actif de l'entreprise YFLJQ-0234, achetée en avril 2019 et attribuée au service qualité. Un ID de machine — ZJ004 — et un numéro d'instrument de laboratoire, LAB-002. Et une étiquette d'étalonnage : calibré le 19 décembre 2025, réétalonnage prévu le 18 décembre 2026.

Pour un résultat de pelage, cela est plus important que pour presque tout autre test en laboratoire, car la résistance au pelage est un nombre sur lequel le client agira. Cela entre dans les décisions d'approbation des matériaux, dans les négociations avec les fournisseurs, dans la question de savoir si un lot de production est expédié. "14,31 kgf" ne pèse que si la cellule de pesée qui l'a produit a été vérifiée par rapport à une référence par une personne extérieure à ce bâtiment, selon un calendrier, avec un certificat. Sinon, c'est un numéro que la machine avait envie d'afficher ce jour-là.

Ce que nous en faisons réellement

Au quotidien, cette machine répond à des questions qui autrement seraient réglées par argument :

• Approbation matérielle.Une usine propose un nouveau tissu enduit ou un équivalent moins cher. Son laminage est-il conforme à nos normes pour cette construction, ou se délamine-t-il en dessous de la ligne ?
• Validation du processus.Après une modification des paramètres de soudage, de l'outillage ou de la méthode de collage, le joint se décolle-t-il toujours au-dessus de la valeur d'acceptation ? C’est ainsi qu’un changement de processus est approuvé plutôt qu’espéré.
• Contrôles de lots entrants.Une cargaison d'un matériel familier arrive. Est-ce conforme à la norme approuvée ou quelque chose a-t-il discrètement changé en amont ?
• Spécifications client.Lorsqu'une marque apporte ses propres exigences en matière de pelage, nous testons leur nombre et en faisons rapport.
• Enquête sur les échecs.Lorsque quelque chose ne va pas, c’est ici que vous découvrez si le lien était faible ou si la conception en demandait trop.

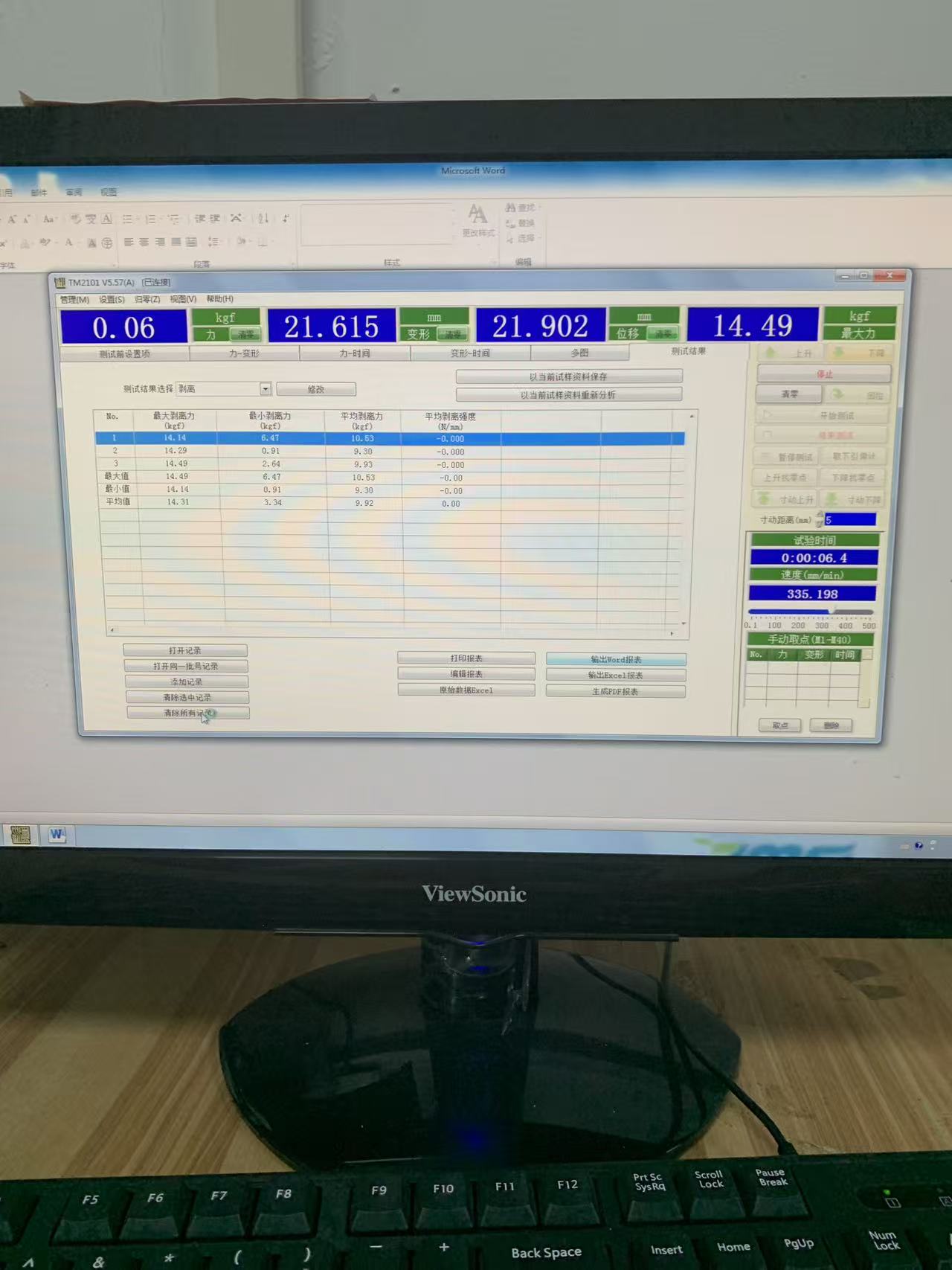

Les rapports s'exportent au format Word, Excel ou PDF directement à partir du logiciel. Cela signifie que lorsqu'un client demande les données derrière une réclamation, la réponse est un fichier et non une assurance.

Suivant dans cette série : la boîte de correspondance des couleurs de la source lumineuse standard et la question étonnamment difficile de savoir si deux choses sont de la même couleur.
