Production de sacs de compression sous vide personnalisés — TPU soudé

Sealock est un fabricant de sacs de compression sous vide personnalisés et un fournisseur OEM. Un sac étanche doit empêcher l’eau de pénétrer aussi longtemps qu’elle reste dans l’eau. Un sac de compression doit garderairen continu, pendant des semaines, contre un différentiel de pression qui ne se relâche jamais. Les molécules d'air sont bien plus petites que les gouttelettes d'eau et le vide ne cesse de tirer, ce qui en fait le problème d'étanchéité le plus exigeant de notre gamme. Ce guide explique comment ces sacs sont réellement construits : la valve, la fermeture, l'intégration de la pompe et le test de gonflage qui détecte ce que rien d'autre ne fait.

La valve est le produit

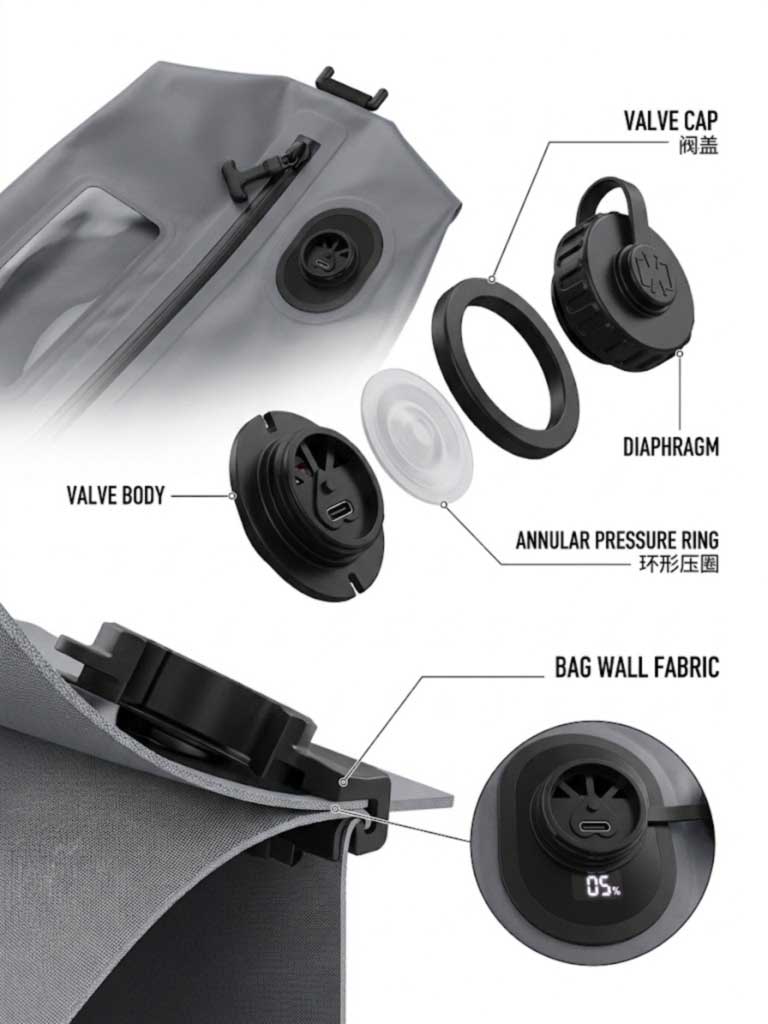

Tout le reste peut être correct et une valve défectueuse perdra quand même le vide du jour au lendemain. Un ensemble valve unidirectionnelle sur un sac de compression a une anatomie spécifique, et chaque pièce fait un travail :

• Un corps de vanne intérieur avec une bride, placé à l'intérieur du sac, sa bride s'engageant dans la zone autour de l'ouverture dans la paroi du sac.
• Un diaphragme flexiblequi s'éloigne du sac pour laisser sortir l'air sous aspiration, puis se ferme lorsque la pression à l'intérieur est inférieure à la pression ambiante à l'extérieur. De meilleures conceptions donnent au diaphragmezones de rigidité variableplutôt qu’une flexibilité uniforme.
• Une bague annulaire projetéeque le diaphragme se rencontrecontact linéaire- la ligne d'étanchéité réelle et la géométrie qui décide si le vide dure une nuit ou une saison.
• Un capuchon extérieur ou un anneau de retenuemonté à l'extérieur, qui s'enclenche ou s'enfile sur le corps de vanne en saillie etemprisonne le matériau du sac entre les deux composants.

Ce dernier point est le principe clé de fabrication : la vanne estcapturé mécaniquementà travers la paroi du sac ainsi que collé à celle-ci. Ni l'un ni l'autre n'est suffisant : une liaison sans capture se décolle sous des cycles de pompage répétés ; capture sans fuite de liaison à l’interface.

La règle de liaison qui détermine la fiabilité des vannes

Le collage d'un corps de vanne rigide sur une paroi de sac flexible peut être réalisé par collage ou par liaison thermique, et il existe un principe établi qui mérite d'être intégré dans votre cahier des charges :des résultats supérieurs sont obtenus lorsque les surfaces liées sont d'un matériau similaire.

La conséquence pratique pour un sac de compression en TPU est directe. Si la surface intérieure du sac est en TPU, la bride de la valve doit être un polymère soudable compatible afin que la jointure soit une véritable fusion de matériaux plutôt qu'une couche adhésive reliant deux plastiques différents. Un lien adhésif est un troisième matériau ayant son propre comportement au vieillissement, et c'est exactement le type de joint qui survit à un test en usine et échoue après six mois de stockage.

Spécifiez le matériau de la bride de la valve à côté du laminé du sac, et non séparément. Il s’agit de la ligne la plus utile qu’un acheteur puisse ajouter à un pack technique de sac de compression.

Le mode de défaillance contre lequel personne ne précise : les peluches

Celui-ci mérite plus d’attention qu’il n’en reçoit, car le produit est utilisé presque exclusivement avec des textiles. Les conceptions de valves comprennent des ailettes pour éloigner les matériaux du sac et les gros objets des trous d'aération - maisles aubes n'empêchent pas les petites particules de pénétrer dans les trous d'aération, où elles bloquent les trous ou empêchent la fermeture correcte du diaphragme une fois l'évacuation terminée.

Les vêtements, la literie et le duvet perdent toutes leurs fibres. Un sac rempli d'un molleton et d'une doudoune génère exactement les particules qui resteront sur une face d'étanchéité du diaphragme. Un sac qui s'évacue parfaitement puis se remplit progressivement sur deux jours est très souvent un diaphragme maintenu partiellement ouvert par une fibre, et non un joint qui fuit. C'est aussi la raison pour laquelle les utilisateurs signalent des fuites qu'ils ne parviennent pas à localiser.

Les réponses techniques sont spécifiables :

• Un élément filtrantà travers l’ouverture de la vanne, de sorte que l’air évacué est filtré avant d’atteindre le diaphragme.
• Déflecteurs d'air radiauxsous le siège de la valve — des ailettes disposées selon une symétrie radiale qui balayent le matériau du sac, les vêtements et la literie hors des pores d'air pendant l'évacuation, afin que le tissu ne soit pas tiré fortement contre la valve.
• Un bouchon vissé avec un dispositif d'arrêten appuyant sur le diaphragme, ce qui ajoute une garniture mécanique indépendante de la propre fermeture du diaphragme. Notre SL-P1133 utilise un capuchon fileté avec un joint précisément pour cette raison : une fois la pompe retirée, le joint ne dépend plus uniquement de la membrane.

Souder une pompe électrique dans un panneau

Une pompe intégrée est un ensemble rigide et motorisé soudé dans une paroi flexible scellée. Les exigences s’accumulent :

• Un boîtier ABS avec une interface avec joint d'étanchéitéau panneau, soudé plutôt que collé.
• Un bouchon étanche à visserau-dessus de la pompe, de sorte que les composants électroniques sont scellés lorsqu'ils ne sont pas utilisés.
• Confinement de la batterie— la cellule et le port de charge vivent dans un boîtier scellé sur un produit qui est comprimé et manipulé à plusieurs reprises.
• Contrôle d'arrêt automatique, de sorte que le moteur termine le cycle plutôt que de fonctionner contre un sac scellé.

La soudure de la pompe est une fenêtre de processus distincte des coutures du corps, avec ses propres paramètres et sa propre inspection — et l'étanchéité de son boîtier est testée indépendamment de la rétention sous vide du sac.

Le panneau de fenêtre et la fermeture

La fenêtre transparenteest une soudure de matériaux différents : un film TPU transparent dans un tissu laminé TPU. La règle directrice est que le matériau à température de transition vitreuse plus élevée doit d'abord être chauffé et conduit vers celui à Tg inférieure ; faites-le dans l'autre sens et le film fond trop tandis que le stratifié ne fusionne jamais correctement, donnant une fenêtre qui semble belle et se délamine plus tard.

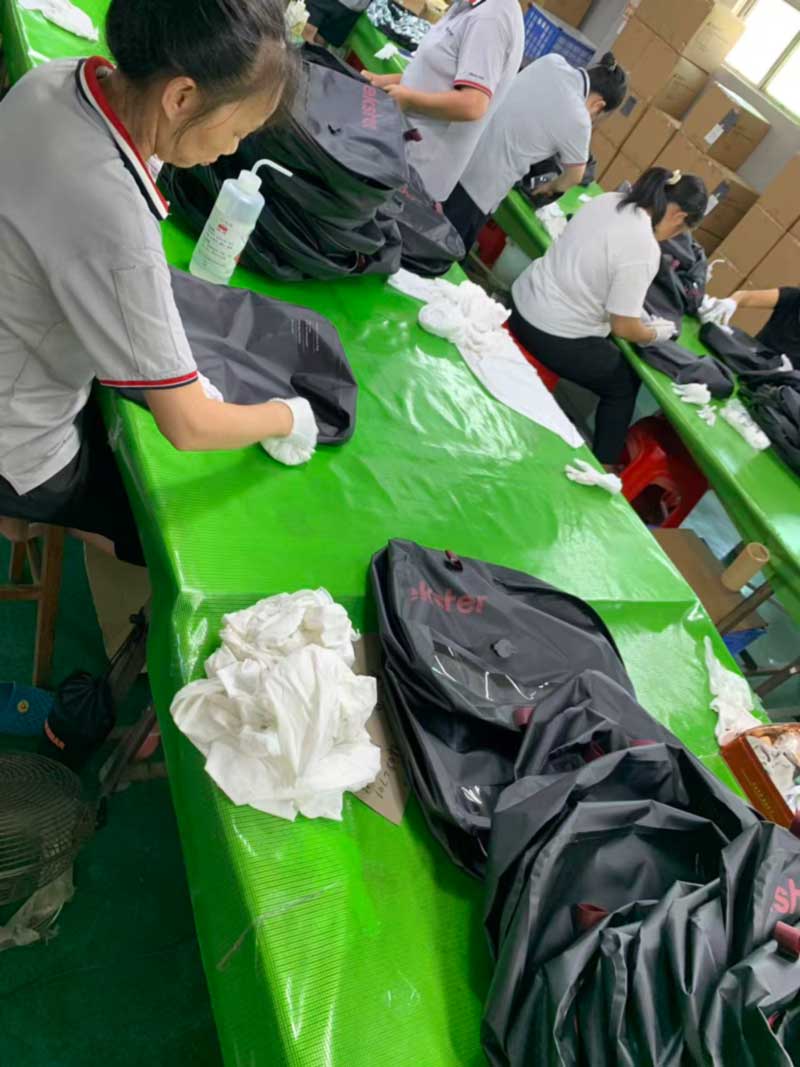

Les panneaux de fenêtre nécessitent également une manipulation rigoureuse au sol. Nos stations de montage travaillent engants blancs avec une solution de nettoyage, en essuyant chaque unité avant et après les opérations sur les fenêtres et la quincaillerie, car l'huile ou la poussière sur un film transparent est à la fois un défaut esthétique et un contaminant de soudure.

La fermetureest une fermeture éclair étanche scellée sur toute la longueur avec une chaîne à dents moulée, soudée au panneau. C'est le composant qui différencie un sac de compression soudé d'un sac conventionnel : une fermeture à glissière scellée par un joint est un joint comprimé, contrairement à une bande de fermeture à glissière à ajustement serré. La bordure en sangle renforcée protège ensuite le périmètre de l'abrasion à l'intérieur des bagages.

La séquence de production

1. Coupe— les panneaux de carrosserie, le film pour vitrage et les fixations coupés selon les tolérances ; un joint soudé n’a aucune marge pour absorber la dérive.
2. Soudure de fenêtres— film transparent soudé dans le panneau de carrosserie selon des paramètres de matériaux différents.
3. Installation de vannes et de pompes— ouverture formée, corps de vanne en place et bride collée, capuchon de retenue engagé ou corps de pompe soudé et joint en place. Chacun exécute son propre jeu de paramètres.
4. Soudure à glissière— le ruban de fermeture à glissière scellé soudé au panneau avec une liaison sans vide, de sorte que le joint soit continu du tissu à la fermeture à glissière.
5. Soudure carrosserie— coutures périmétriques fusionnées à 27,12 MHz, avec tests de soudures et tests de pelage à chaque démarrage d'exécution.
6. Reliure sur chant— sangle renforcée appliquée sur le périmètre.
7. Nettoyage— essuyage avec des gants des fenêtres et de la quincaillerie.
8. Test d'étanchéité au gonflage— chaque unité, avant emballage.
9. Contrôle final, étiquetage et emballageavec identification du lot.

Le test de l’inflation : la pression de l’intérieur

C'est l'étape qui distingue une ligne de sac de compression d'une ligne imperméable générale, et elle fonctionne surchaque unité plutôt qu'un échantillon. Chaque sac est gonflé à l'aide d'un pistolet à air jusqu'à ce que le corps soit sous pression interne positive, puis mis de côté dans un lot et observé.

La logique mérite d'être comprise, car elle est à l'opposé du test sous vide et détecte différents défauts.L’inflation pousse chaque couture vers l’extérieur depuis l’intérieur, en chargeant les soudures, la capture de la valve, l'interface de la fermeture éclair et le cadre de la fenêtre dans la direction où ils sont les plus faibles. Une soudure marginale qui résiste à la pression externe de l’eau s’ouvrira sous la pression interne. Les sacs qui restent gonflés pendant toute la période d'observation passent ; tous ceux qui ramollissent sont tirés et tracés.

À ses côtés, la procédure d'inspection client -déballage, extraction sous vide, repos statique de 24 heures et détermination des fuites d'air— teste la direction opposée, et sur ce produit, ce n'est pas un analogue en termes de performances : c'est exactement ce que l'utilisateur final fera avec le sac. Entre les deux, l’étanchéité est prouvée sous pression positive et négative.

La base du produit

Image	Modèle et spécifications	Capacité de production démontrée	MOQ
	Sac de compression SL-P1083 avec pompe intégrée— 42×29×11 cm, 13,4 L ; pompe électrique soudée dans le panneau de carrosserie ; Boîtier ABS avec interface à joint scellé ; bouchon étanche à visser ; USB-C, 1 500 mAh, environ 90 cycles par charge ; 4 000 Pa, environ 15 secondes ; compte à rebours numérique avec arrêt automatique ; fenêtre en TPU transparent soudée ; bords liés par des sangles ; Anneau en D moulé sur une plate-forme d'ancrage soudée.	Ensemble motorisé soudé dans un mur scellé — la construction la plus complexe de la gamme	300
	Sac de compression SL-P1133 avec pompe manuelle— 48×29×10 cm, 13,9 L ;vanne d'air à vis avec capuchon fileté et joint; Boîtier de valve en ABS avec joint d'étanchéité en silicone ; pompe à main à piston assortie ; languettes de préhension moulées en TPU ; fenêtre en TPU transparent soudée ; jusqu'à 70 % de réduction de volume.	Garniture mécanique indépendante de la membrane — l'architecture de vanne la plus robuste	300
	Sac de compression sous vide de voyage SL-P1082— trois tailles, 14L / 20L / 33L ; Tissu laminé TPU ; coutures soudées à haute fréquence; fermeture éclair étanche scellée sur toute la longueur ; valve unidirectionnelle montée au centre ; IPX6 ; compression manuelle sans pompe.	Intégration de vannes en trois tailles sur une logique d'outillage partagée	500

L'architecture de la valve, la disposition des filtres et des déflecteurs, le type de pompe, le panneau de fenêtre, la fermeture éclair, la bordure, le matériel de suspension, les tailles, les couleurs et la marque sont tous spécifiables par commande, ou un sac peut être développé à partir d'un croquis.

Contrôle de qualité

La qualité est divisée en trois niveaux.CIQcouvre le stratifié TPU entrant pour l'épaisseur du revêtement, l'adhérence et la soudabilité, plusensembles de valves, diaphragmes, joints, unités de pompe, batteries, fermetures à glissière scellées et sangles de liaisonpar rapport à la norme signée, avec différence de couleur et solidité.IPQCcouvre la tolérance de coupe, les paramètres de soudure des fenêtres, le siège et le captage des vannes, le joint du boîtier de pompe, la continuité des soudures à glissière et l'intégrité des soudures périmétriques, avec des tests de pelage sur des échantillons de soudures à chaque démarrage d'exécution.OQCcouvre l'échantillonnage ISO 2859 AQL, les tests de rétention sous vide et la comparaison d'échantillons d'or, avec inspection SGS ou QIMA disponible.

Entre eux se situent les deux tests directionnels :Test d'étanchéité à 100 % de gonflagesous pression interne positive, et la procédure d'inspection client dedéballage, extraction sous vide, repos statique de 24 heures et détermination des fuites d'airsous pression négative. Le laboratoire effectue également des tests de liaison par soudure et de résistance au pelage, de cycles de fatigue des fermetures à glissière, de cycles de valves, de cycles de pompe et de cycles de charge de batterie, de tests d'étanchéité du boîtier de pompe, de résistance à la perforation et à la déchirure, à la traction et à l'éclatement, de flexion et de clarté des fenêtres, d'abrasion et de solidité des couleurs.

FAQ : Production de sacs de compression

Q : Pourquoi les sacs de compression perdent-ils le vide lorsque les coutures semblent bonnes ?
R : Il s’agit souvent du diaphragme plutôt que d’une couture. Les fibres rejetées par les vêtements et la literie peuvent pénétrer dans les trous d'aération de la valve et maintenir le diaphragme partiellement ouvert, de sorte que le sac se remplit lentement — c'est pourquoi les utilisateurs signalent des fuites qu'ils ne peuvent pas localiser. Un élément filtrant, des déflecteurs d'air radiaux et un capuchon vissé y répondent.

Q : Comment la valve est-elle fixée au sac ?
R : Par capture mécanique et liaison ensemble : la paroi du sac est coincée entre une bride intérieure du corps de vanne et un capuchon de retenue extérieur, et la bride est collée à la paroi. La liaison seule se décolle sous des cycles de pompage répétés ; capturer seul les fuites à l'interface.

Q : De quel matériau doit être la valve ?
R : Compatible avec la surface intérieure du sac. Les liaisons entre des matériaux similaires sont nettement plus fiables que les joints adhésifs entre des plastiques différents. Ainsi, sur un sac en TPU, la bride de la valve doit être un polymère soudable compatible. Précisez-le à côté du stratifié.

Q : Pourquoi gonfler les sacs plutôt que de simplement les tester sous vide ?
R : Parce que les deux trouvent des défauts différents. L'inflation charge chaque couture, la capture de la valve, l'interface de la fermeture éclair et le cadre de la fenêtre vers l'extérieur depuis l'intérieur – la direction dans laquelle ils sont les plus faibles. Nous testons le gonflage de chaque unité et effectuons également des tests sous vide avec une tenue de 24 heures.

Q : Une pompe intégrée est-elle plus difficile à fabriquer ?
R : Considérablement. Un ensemble motorisé soudé dans une paroi étanche flexible nécessite ses propres paramètres de soudure, un boîtier ABS avec joint, un capuchon étanche à visser et des tests indépendants de l'étanchéité du boîtier, de la durée de vie du moteur et du cycle de charge de la batterie.

Q : Quels sont le MOQ et les délais de livraison ?
R : À partir de 300 pièces sur les modèles à pompe et de 500 sur le kit de voyage en trois tailles, avec des échantillons en 7 à 15 jours et une production en 30 à 45 jours après l'approbation.
