Chaque sac est gonflé avant d'être expédié : test d'étanchéité à l'air sur un sac de voyage soudé IPX7

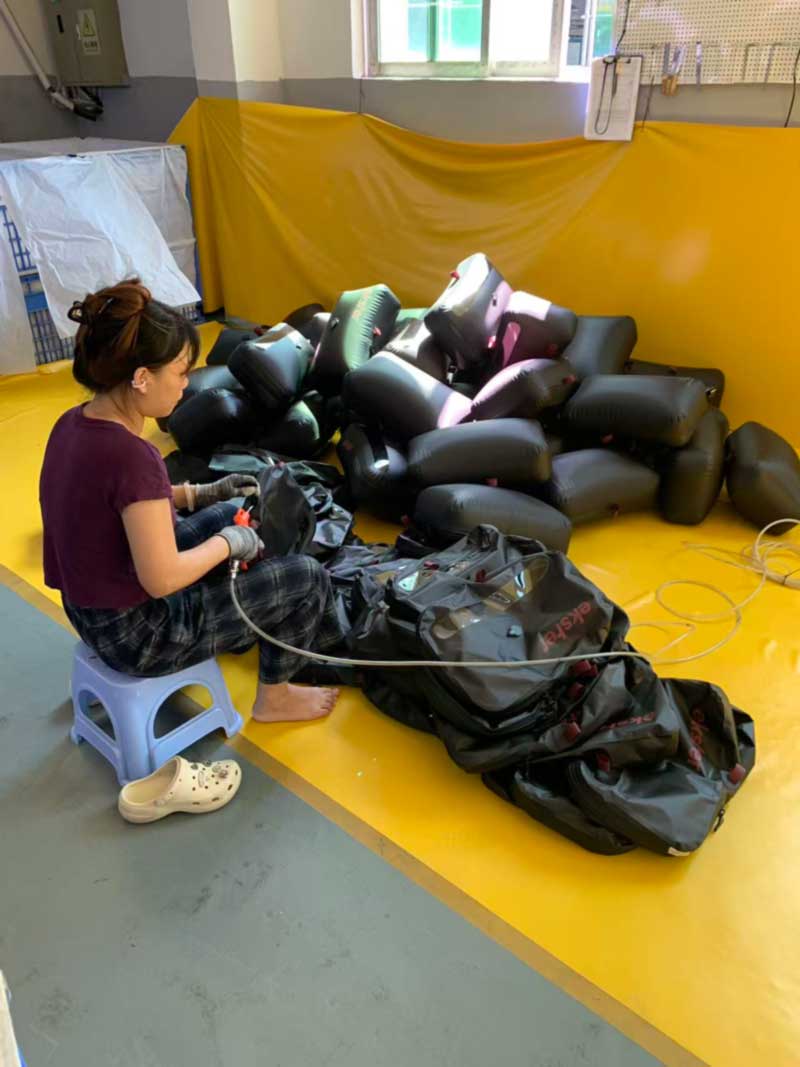

Ce mois-ci, passez devant la zone de test sur notre étage de Dongguan et la première chose que vous voyez est une pile de sacs noirs jusqu'à la taille, gonflés comme des ballons, chacun tendu, chacun avec une petite valve grise sur le visage. Un opérateur est assis à côté d'eux avec un pistolet à air comprimé, travaillant sur une pile de sacs plats sur le sol et les ajoutant à la pile.

Cela semble étrange. Il s’agit de l’inspection la plus importante du bâtiment.

La commande concerne un sac de voyage hermétique entièrement soudé pour Ekster, la marque basée aux Pays-Bas qui est passée des portefeuilles intelligents aux équipements de voyage. Le sac comporte une coque soudée, une fermeture éclair hermétique et une valve d'air intégrée, et il est classé IPX7. C’est cette combinaison qui rend le test de gonflage nécessaire plutôt que décoratif.

Un sac hermétique est plus dur qu’un sac étanche

La plupart des sacs étanches doivent uniquement empêcher l’eau liquide arrivant de l’extérieur. Celui-ci doit retenir l'air, car la valve existe pour que l'utilisateur puisse comprimer le contenu et parce que la fermeture éclair hermétique est ce qui porte la revendication IPX7.

Ce sont des problèmes d’ingénierie différents, et la version aérienne est strictement plus difficile. Une soudure qui a fondu sur quatre-vingt-dix-huit pour cent de sa largeur empêchera la pluie de pénétrer pendant des années. La même soudure purgera l'air des deux pour cent restants, lentement et de manière invisible, et le client le découvrira lorsque le sac qu'il a compressé dimanche redeviendra mou lundi. L'eau a une tension superficielle et a besoin d'un chemin d'une certaine taille ; l'air ne le fait pas. Partout où une couture de panneau, un support de valve, un patch de sangle ou une butée de fermeture à glissière est légèrement sous-soudé, l'air le trouve.

Ainsi, sur cette construction, le test à l'air ne remplace pas le test à l'eau. Il s’agit d’un test plus strict qui s’avère plus rapide et moins coûteux à exécuter sur chaque unité, et un sac qui retient l’air retiendra confortablement l’eau.

Ce que le test détecte réellement

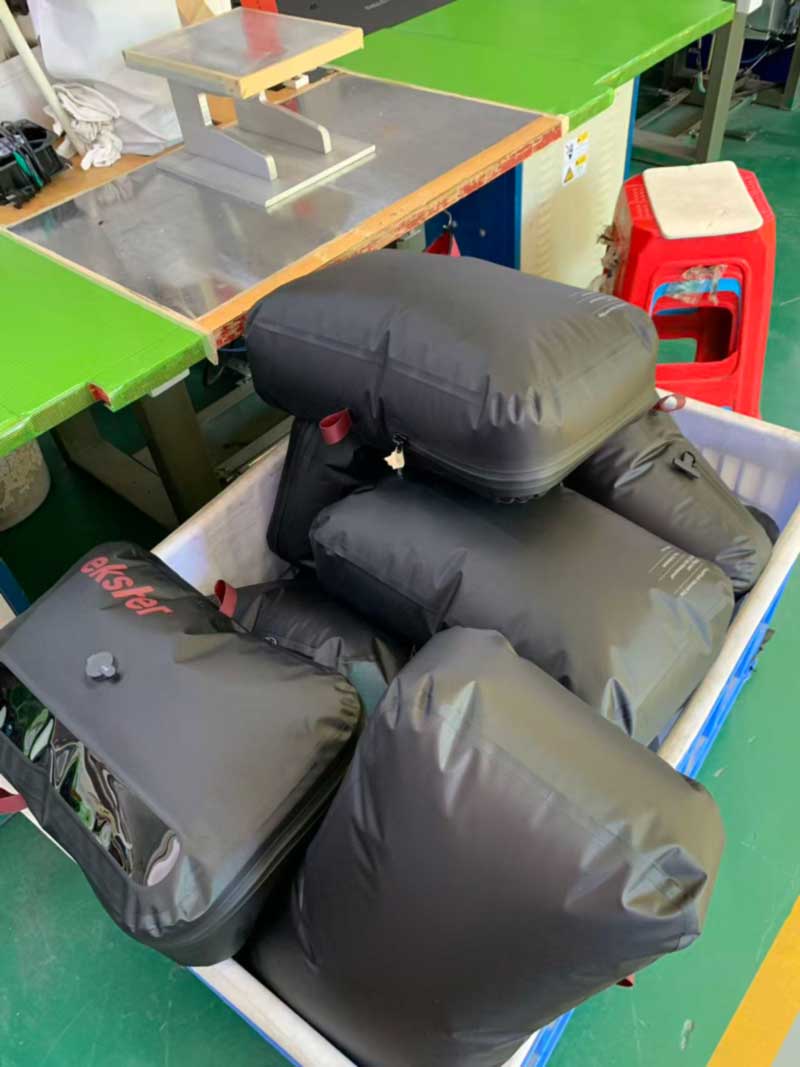

Chaque sac est gonflé via sa propre valve et laissé dans la pile pendant que l'opérateur travaille sur le lot. Cela compte en direct. Un défaut grossier – un coin non soudé, une valve mal positionnée – apparaît en quelques secondes. Les défauts qui coûtent de l'argent apparaissent au fil des minutes : le sac est encore ferme en haut de la pile et sensiblement plus mou vingt minutes plus tard.

Les points de défaillance spécifiques que nous surveillons sur cette forme sont ceux dans lesquels la construction soudée concentre toujours les contraintes : les coins où trois panneaux convergent et où l'électrode a le contact le moins uniforme ; le support de valve, où un composant rigide rencontre une coque flexible ; les terminaisons de la fermeture à glissière, où un joint linéaire doit se transformer en une couture soudée ; et toute sangle ou patch de poignée soudé sur une face qui porte également une couture en dessous.

Les unités qui échouent retournent au banc de soudage avec le point de fuite marqué plutôt que d'être mises au rebut, ce qui constitue l'un des avantages pratiques du soudage à haute fréquence par rapport à la construction adhésive : une courte soudure sur un joint identifié est une réparation légitime, pas un patch.

La vérification que l'acheteur peut effectuer lui-même

Nous disons aux acheteurs de constructions hermétiques de faire le même contrôle à leur arrivée, car cela ne nécessite aucun équipement et ce n'est pas quelque chose qu'une usine peut contourner :

Ouvrez un carton au hasard. Prenez un sac, évacuez l'air par la valve jusqu'à ce que la coque s'effondre sur elle-même, fermez-le et laissez-le à l'écart pendant vingt-quatre heures. Revenez le lendemain. S'il est toujours affaissé, les soudures, la valve et la fermeture éclair font toutes leur travail. S'il a retrouvé sa forme originale, quelque chose sur cette unité fuit et la question de la taille de l'échantillon devient la conversation suivante.

Vingt-quatre heures, c'est volontairement généreux. Un sac qui subit une pression de cinq minutes peut toujours échouer du jour au lendemain, et la nuit est plus proche de la façon dont le produit est réellement utilisé : emballé la nuit avant un vol, non gonflé et inspecté sur un banc.

En amont : pourquoi le soudage doit être réussi du premier coup

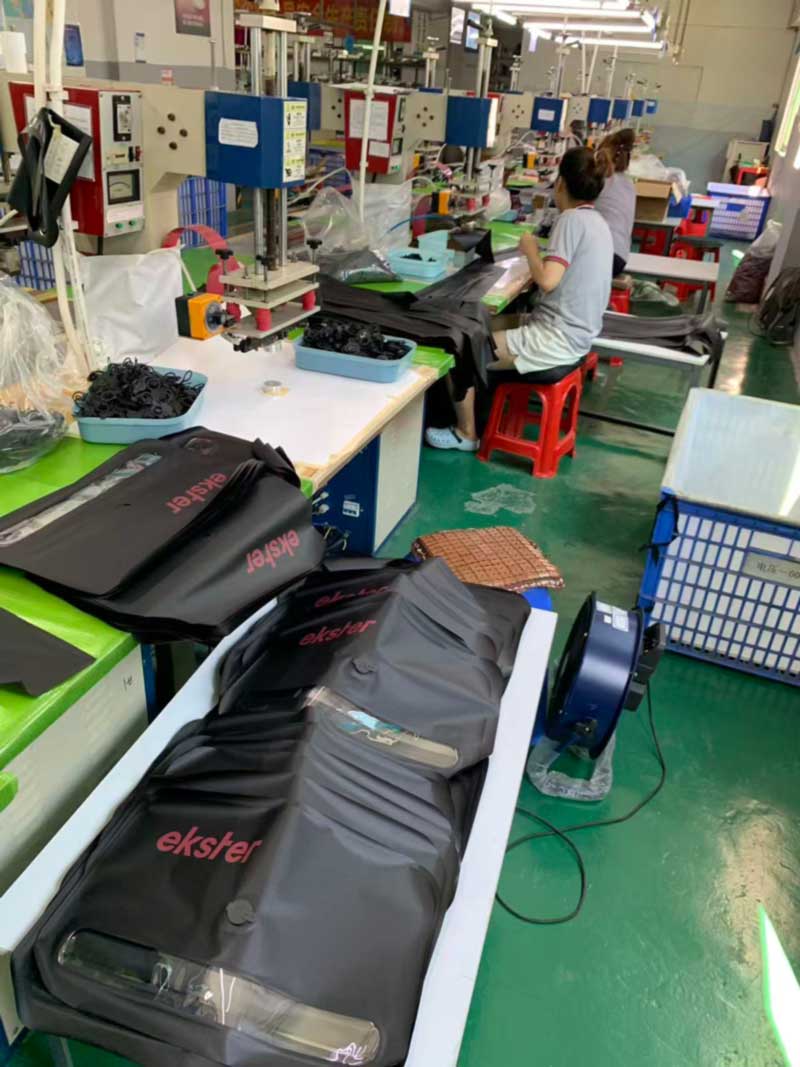

La zone de test ne fonctionne que parce que le plancher de soudage est configuré pour réaliser des joints cohérents plutôt que acceptables. Chaque partie de ce programme possède son propre dé. Les valves, les panneaux de fermeture éclair et les pièces de quincaillerie sont soudés sur des stations dédiées avec leur propre outillage, et l'outillage est vérifié par rapport à une approbation de première pièce avant l'ouverture d'un cycle plutôt que ajusté au toucher une fois que le rendement commence à dériver.

Le soudage à haute fréquence fusionne le matériau grâce à sa propre réponse moléculaire au champ plutôt que de coller deux surfaces ensemble. C'est pourquoi une soudure correcte est aussi résistante que le matériau d'origine et pourquoi une soudure incorrecte n'est pas légèrement plus faible mais catégoriquement différente. Il n’existe pas d’état intermédiaire qui réussisse l’inspection et échoue en service – c’est exactement pourquoi un test à 100 % à l’air est abordable. La plupart des résultats de la ligne sont soit clairement bons, soit clairement non.

Gants blancs sur noir brillant

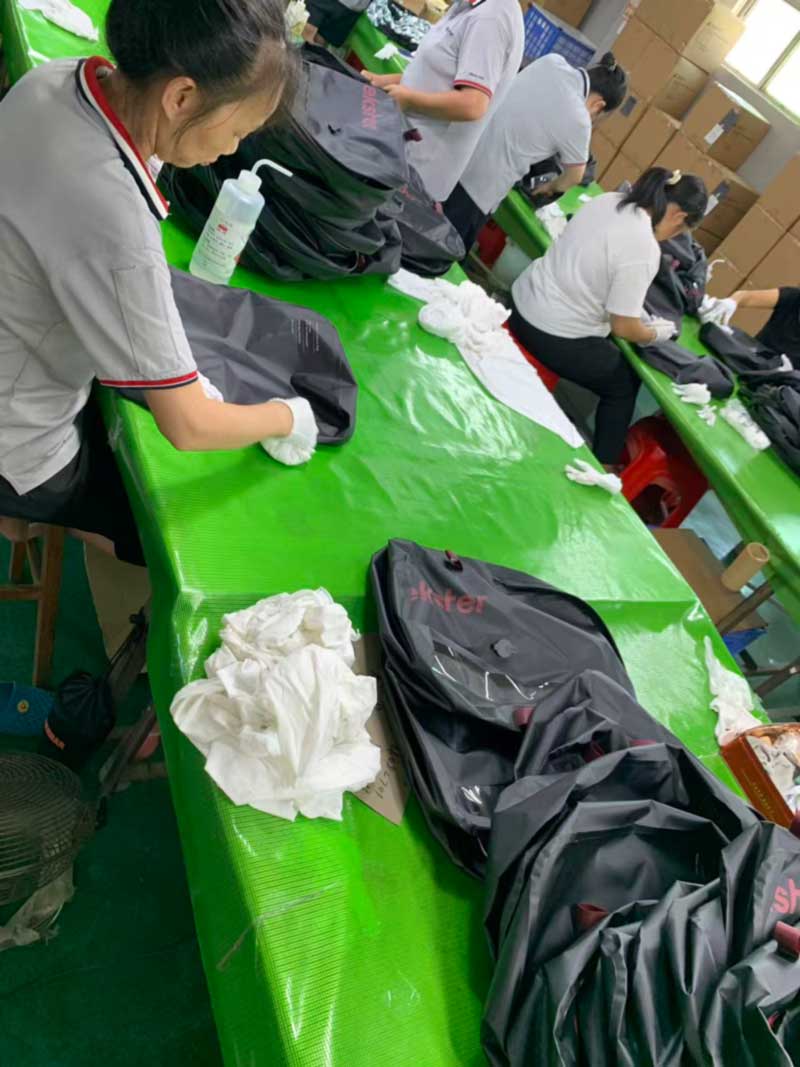

Après le test à l'air, les sacs passent au nettoyage. Les opérateurs travaillent avec des gants en coton blanc, des bouteilles de solvant et des chiffons non pelucheux, essuyant chaque panneau avant que le sac ne s'approche de l'emballage.

Ce n’est pas de la difficulté. Une coque noire soudée et brillante montre tout : les empreintes digitales dues à la manipulation, les légers résidus dus au contact de l'outillage, la zone terne où un panneau reposait contre un banc. Rien de tout cela n’affecte les performances et tout cela se lit comme un défaut sous l’éclairage du magasin ou sur la photo de déballage d’un client. Sur un produit aussi sombre et aussi brillant, le nettoyage de la surface représente une part plus importante du travail de finition que sur tout autre coloris que nous effectuons, et c'est la différence entre une inspection à l'arrivée qui réussit et une inspection qui génère une discussion.

La même logique anime le reste de la discipline de manutention : des bacs de retournement doublés de tissu pour que les coques ne touchent jamais les nervures en plastique moulé, des manchons de protection sur le matériel et des sacs posés à plat plutôt qu'empilés lors de l'inspection.

Comtes, séparation et un deuxième programme au même étage

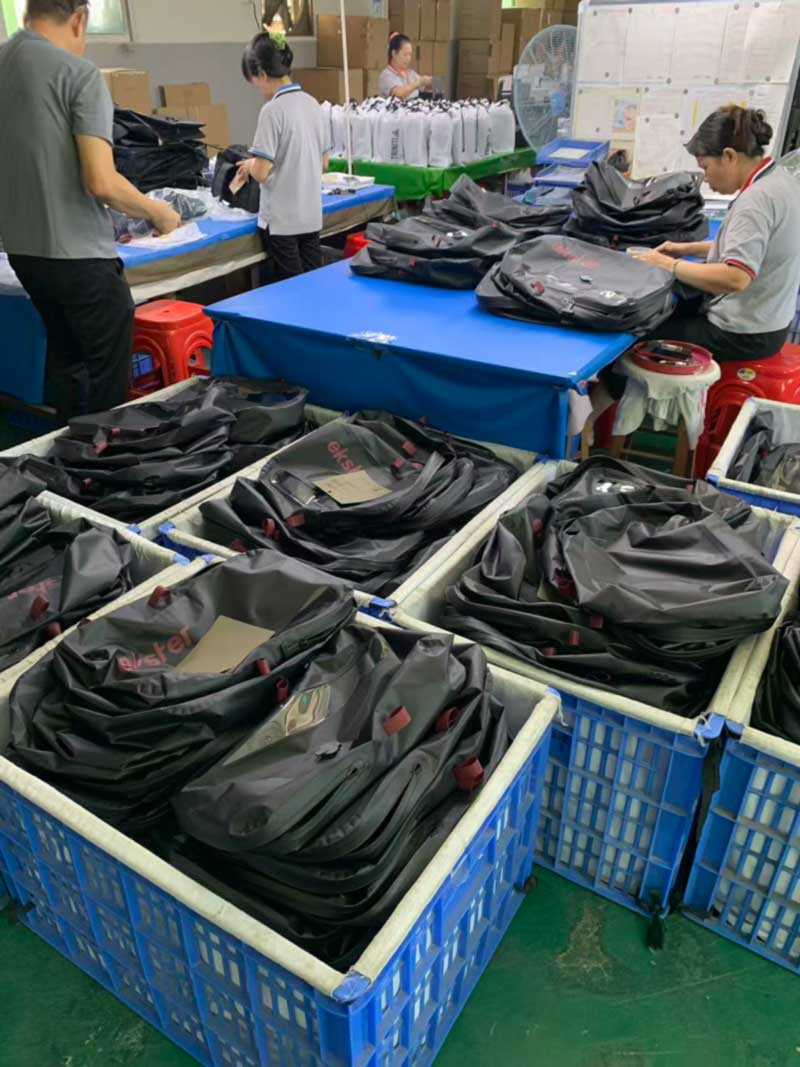

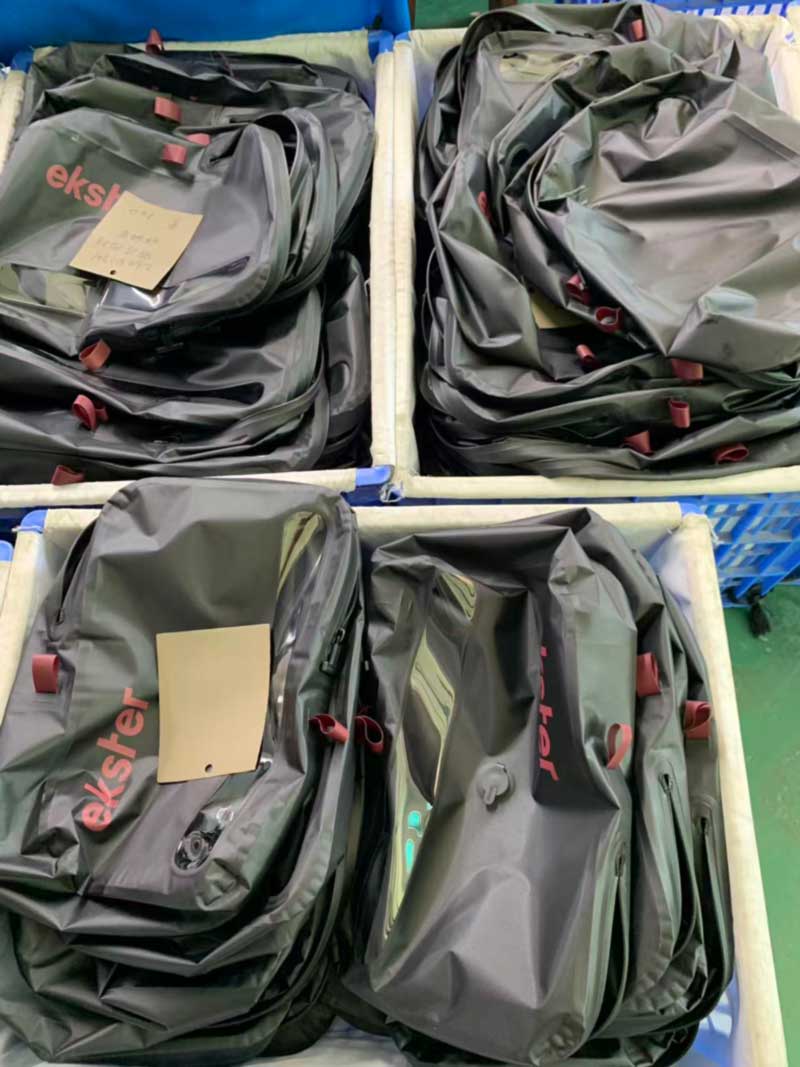

Les unités finies sont triées dans des bacs recouverts de tissu, un modèle par bac, chacun avec une carte de comptage manuscrite posée face visible sur les marchandises. Les cartes voyagent avec les sacs jusqu'à OQC et sont rapprochées de la liste de colisage avant la fermeture des cartons. Un programme distinct – des sacs à cordon blancs pour un autre client – ​​était en cours d'exécution sur les bancs adjacents en même temps, ce qui correspond exactement à la situation où l'étiquetage des bacs et la fourniture de kits par modèle cessent d'être de la bureaucratie et commencent à être la raison pour laquelle rien ne finit dans le mauvais carton.

Les contrôles en ligne de cette série ont porté sur le fonctionnement et le siège de la valve, la course de la fermeture éclair et l'engagement du joint, la sécurité de la sangle et de la poignée, la position et l'adhérence de l'impression, la différence de couleur par rapport à la norme approuvée et l'apparence générale sous l'éclairage du banc - en plus du test de rétention d'air à 100 %.

Sur la note, et sur ce que nous ne revendiquerons pas

Cette construction (coque entièrement soudée, fermeture éclair hermétique, valve) est vérifiée par un test d'immersion complète dans l'eau de deux heures ou plus, conforme à IPX7. Nous dirons cela ici parce que la build le prend en charge.

Nous sommes également précis dans l’autre sens. Le nôtresac de compression sous vide de voyageest un corps en TPU entièrement soudé avec une fermeture éclair scellée et une valve unidirectionnelle, et il est classé IPX6 – et non IPX7 – car il est conçu pour survivre à la pluie, à l'humidité et aux déversements à l'intérieur des bagages plutôt que pour être immergé. Il en va de même pour notresac de compression avec pompe électrique intégréeet notreversion pompe à main: les deux maintiennent le vide pendant la nuit, les deux sont résistants aux éclaboussures, à la poussière et à l'humidité, et aucun des deux ne peut prétendre à une immersion, car un boîtier de pompe et un bouchon à vis posent un problème d'étanchéité différent de celui d'un panneau soudé. Les sacs à roulettes, les sacs à dos dotés de fermetures à glissière résistantes à l'eau plutôt qu'à l'air et les sacs à cadre bénéficient d'un protocole de forte pluie et de jet d'eau pour la même raison. La note suit l’élément le plus faible de la chaîne de fermeture, et non l’élément le plus fort du texte marketing.

Le même test, sur notre propre plage de compression

Le contrôle 24 heures sur 24 décrit ci-dessus n'est pas quelque chose que nous réservons aux programmes clients. Il s'agit de la norme de production sur notre propre ligne de compression, où la rétention du vide constitue la valeur totale du produit plutôt qu'un avantage secondaire.

Leversion pompe à mainest le cas le plus clair : une vanne à vis, une pompe à piston, jusqu'à environ 70 % de réduction de volume sur les marchandises soulevées, et aucune électronique du tout - ce qui signifie également qu'il est expédié comme un fret aérien ordinaire sans documentation sur la batterie. Leversion avec pompe intégréesoude un boîtier de pompe ABS directement dans le panneau de carrosserie et exécute un cycle de quinze secondes à partir d'une batterie rechargeable USB-C, ce qui ajoute un test d'étanchéité du boîtier de pompe et un test de cycle de charge de la batterie à l'ensemble d'inspection. Leversion à déplacement avec valve uniquementlaisse tomber entièrement la pompe et se comprime sous la pression de la main, en trois tailles allant d'un week-end de couches de base à une doudoune ou un sac de couchage.

Tous les trois sont soudés à haute fréquence avec une fermeture éclair scellée sur toute la longueur, et tous trois passent par le déballage, l'extraction sous vide, un repos statique de vingt-quatre heures et une détermination des fuites d'air avant qu'un conteneur ne soit scellé – le seul test qui sépare un sac de compression fonctionnel d'une nouveauté.

Pour les acheteurs développant des produits étanches ou à compression

Les constructions hermétiques sont une conversation différente des sacs étanches ordinaires. Ils ont besoin d'un outillage dédié par pièce, d'une vanne ou d'un système de fermeture sélectionné avant le verrouillage du modèle, d'un cycle de premier échantillonnage plus long et de tests d'étanchéité à 100 % plutôt que par échantillonnage - et ils en valent la peine uniquement lorsque le produit utilise véritablement le joint d'étanchéité à l'air, pour la compression, pour la flottabilité ou pour un indice d'immersion.

Sealock fabrique des équipements étanches depuis plus de 20 ans, avec des soudures à haute fréquence et des coutures internes côte à côte à Dongguan et dans nos installations de Hô Chi Minh-Ville, afin que les acheteurs puissent choisir l'origine qui correspond à leur position tarifaire sans renégocier les spécifications. Les conditions standard sont FOB Guangdong, 7 à 15 jours pour l'échantillonnage, 30 à 45 jours pour la production de masse et MOQ à partir de 300 pièces sur la plupart des modèles - 500 sur le sac de compression à trois tailles uniquement - avec points de contrôle IQC, IPQC et OQC en standard et inspection SGS ou QIMA disponible sur demande.

Nous développons à partir d'un croquis, d'un échantillon d'un concurrent ou d'une fiche technique cible dans le cadre d'un travail de routine, et nous vous dirons lorsque la note que vous souhaitez n'est pas celle que votre fermeture peut porter. Pour des dessins, des échantillons ou un devis, contactez-nous auinfo@sealock.com.hk.
