Matériaux des sacs de compression — Barrière, Flex-Crack, Soudabilité

Sealock est un fabricant de sacs de compression sous vide et un fournisseur OEM. La sélection des matériaux pour ce produit est régie par un fait que la plupart des spécifications ne reconnaissent jamais :tout matériau flexible est perméable au gaz.Tous les emballages flexibles constituent une barrière ; certains matériaux en constituent simplement une meilleure que d’autres. Aucun sac de compression ne maintient le vide pour toujours ; la question d'ingénierie est lataux, et comment ce taux survit au pliage, au froissement et au stockage pendant une saison. Ce guide couvre les trois propriétés qui déterminent réellement le matériau d'un sac de compression et pourquoi ils tirent les uns contre les autres.

Première propriété : la barrière, qui est un nombre

La performance de la barrière contre les gaz est mesurable et non vérifiable. Il est exprimé sous forme de taux de transmission, généralement encc par mètre carré par 24 heures, ou l'équivalent impérial - et, de manière critique, toujours énoncé dans des conditions définies detempérature et humidité relative, parce que les taux de diffusion changent avec les deux. À titre de référence, les matériaux classés comme véritables films barrières aux gaz se situent à des taux de transmission de l'oxygène inférieurs à environ 1 cm³/m²/jour à 20 ° C et 65 % d'humidité relative.

Deux conséquences pratiques pour un acheteur :

• Demandez le numéro et les conditions.Un chiffre de barrière sans indication de température et d’humidité ne constitue pas une spécification.
• L'environnement de stockage modifie le résultat.Un sac qui tient l’aspirateur pendant des mois dans l’armoire d’une chambre fonctionnera différemment dans un garage non chauffé ou dans un grenier chaud. Les demandes de conservation doivent être formulées en fonction de conditions de stockage réalistes plutôt que de conditions de laboratoire.

Deuxième propriété : la résistance aux fissures flexibles, qui exclut les meilleures barrières

C'est la propriété qui différencie les sacs de compression des emballages alimentaires, et elle élimine plusieurs matériaux qui semblent idéaux sur un tableau de barrière.

Les structures flexibles à barrière la plus élevée reposent sur des couches métallisées ou une feuille d'aluminium. Le papier d’aluminium est véritablement excellent contre les gaz, l’humidité et la lumière – et il présente une faiblesse bien documentée :mauvaise résistance aux fissures de flexion. Pliez-le à plusieurs reprises et la couche barrière se fissure, ouvrant des voies microscopiques qui la vaincre complètement.

Voyons maintenant comment un sac de compression est utilisé. Il est rempli, évacué, plié durement le long de lignes aléatoires, déballé, plié à plat et stocké – à chaque cycle.Un sac de compression est une machine à flex-crack.Une barrière qui se dégrade au niveau des lignes de pliage échoue précisément là où ce produit est le plus sollicité, et l'échec est invisible : le sac semble parfait et cesse de tenir.

C'est pourquoi le stratifié TPU à support textile est la construction appropriée pour un sac de compression réutilisable, même si un stratifié en aluminium afficherait une meilleure barrière dès le premier jour.La rétention sur une centaine de cycles bat la rétention sur un.

Troisième propriété : la soudabilité, qui décide si les coutures tiennent

La troisième propriété est celle qui relie le choix matériel à l'échec dominant de la catégorie. Comme indiqué ailleurs dans cette catégorie, la plupart des sacs de compression perdent le vide au niveau des coutures et de la fermeture plutôt qu'à travers le film. Ce qui signifie que le matériel doit êtresoudable— un thermoplastique polaire qui peut être fusionné à 27,12 MHz en une couture continue, plutôt qu'un film collé ou thermoscellé qui repose sur une couche adhésive.

Le TPU soude proprement et de manière prévisible. De nombreux films spécialisés à haute barrière ne se soudent pas, ou se soudent suffisamment mal pour que la cohérence des joints tout au long d'un cycle de production devienne le facteur limitant. Un matériau offrant une superbe barrière et une soudure marginale produit un sac moins bon qu'un matériau doté d'une bonne barrière et d'une excellente soudure.

Le compromis, dans une seule table

Construction	Barrière	Flex-fissure	Soudabilité	Ponction
Textile laminé TPU	Bien	Excellent — récupération élastique aux plis	Excellent	Excellent — l'âme textile résiste à la déchirure
Film co-extrudé PE/PA nu	Modéré	Modéré	Thermoscellable, non soudable par RF	Mauvais – la plainte courante dans la catégorie
Stratifié métallisé ou filmé	Excellent dès le premier jour	Mauvais – fissures au niveau des plis	Difficile	Pauvre
Film nu épais	Modéré	Modéré	Thermoscellable	Mieux, au prix du poids réel

Le schéma est clair :aucun matériau ne remporte les quatre colonnes, et le meilleur matériau de barrière est le pire dans la propriété sur laquelle ce produit met le plus de pression. Le textile laminé en TPU est le compromis qui résiste à une durée de vie plutôt qu'à un test en laboratoire.

Lire les couches

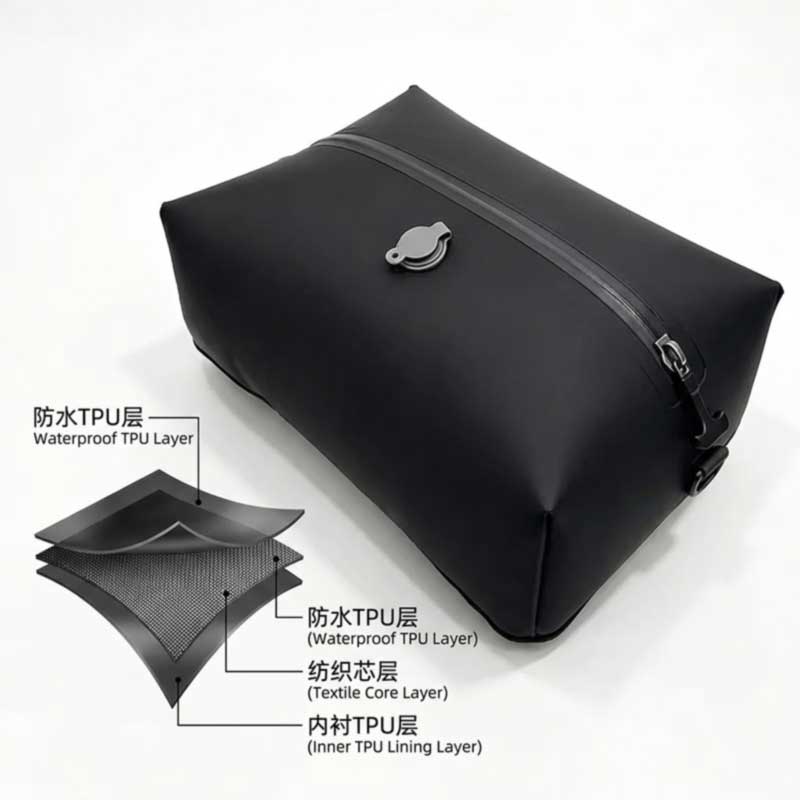

Un stratifié de sac de compression est une pile, et chaque couche doit être spécifiée séparément :

• Face extérieure— résistance à l'abrasion, puisque le sac vit à l'intérieur du bagage contre les fermetures éclair et les intérieurs rigides, ainsi que le support de couleur et d'impression.
• Noyau textile— résistance à la déchirure et à la perforation. C’est là que l’épaisseur est légitimement utile, et c’est ce qui manque aux sacs en film nu. Les acheteurs signalent régulièrement que les sacs sont troués simplement parce qu'ils ont été poussés sur une étagère.
• Barrière et surface intérieure soudable— la barrière anti-gaz et la surface qui fusionne au niveau des coutures, la bride de la valve et le ruban de la fermeture éclair.

Deux notes de spécifications qui suivent. D'abord,le matériau de la bride de la vanne doit être compatible avec la surface intérieure, car les liaisons entre matériaux similaires sont nettement plus fiables que les joints adhésifs entre plastiques différents. Deuxième,l'épaisseur n'est pas la spécification de la barrière.L'épaisseur régit la résistance à la perforation ; la barrière est une propriété du polymère et de la structure des couches. Les acheteurs ont signalé que les sacs plus fins durent plus longtemps que les plus épais, précisément pour cette raison.

La fenêtre est aussi une décision matérielle

Un panneau transparent doit effectuer trois tâches à la fois : rester clair, rester flexible grâce à des compressions répétées et s'adapter suffisamment étroitement au stratifié du corps pour pouvoir souder de manière fiable. Le film TPU transparent est la solution pour un sac en TPU, pour la même raison de matériaux similaires qui régit la valve.

Il apporte également une exigence de test spécifique :Flexibilité et clarté de la fenêtre après des compressions répétées, car un film qui se trouble, se fend ou se raidit après cinquante cycles mine la fonctionnalité pour laquelle il a été ajouté.

Température : la mallette de rangement

Le stockage à long terme est un cas d’utilisation majeur, et il se déroule souvent dans un grenier, un garage, une camionnette ou un bateau – des environnements présentant de grandes variations de température et une humidité élevée. Deux effets comptent :

• Le taux de perméation augmente avec la température et l'humidité, donc la rétention du vide dans un grenier chaud est vraiment pire que dans une armoire. Cela appartient à votre copie de produit à titre indicatif et non comme une limitation cachée.
• Flexibilité du matériau à basse températuredécide si un sac peut être manipulé dans une chambre froide. Le TPU reste souple là où les revêtements plus rigides ne le font pas.

Spécification du matériau

• Taux de transmission du gaz, avec la température et l'humidité auxquelles il a été mesuré.
• Structure des couches— face extérieure, denier de l'âme textile, barrière et surface intérieure soudable, spécifiés individuellement.
• Méthode de soudure— coutures soudées à haute fréquence, sans film collé ni thermoscellé.
• Performances flexibles— rétention vérifiée après des cycles de compression répétés, et pas seulement sur un sac neuf.
• Perforation et déchirure— le rôle légitime du noyau textile.
• Compatibilité des brides de valve et des bandes de fermeture éclairavec la surface intérieure.
• Film pour vitrage— clarté et rétention de flexion après le cyclisme.
• Plage de températurele produit est réclamé.

La base du produit

Image	Modèle et spécifications	Construction matérielle	MOQ
	Sac de compression sous vide de voyage SL-P1082— trois tailles, 14L / 20L / 33L ; coutures soudées à haute fréquence; fermeture éclair étanche scellée sur toute la longueur ; valve unidirectionnelle montée au centre ; IPX6 ; réduction de volume d'environ 60 % ; 0,15 kg.	Tissu imperméable laminé en TPU — doublé textile pour une résistance à la perforation tout en étant léger	500
	Sac de compression SL-P1133 avec pompe manuelle— 48×29×10 cm, 13,9 L ; vanne d'air à vis avec capuchon fileté et joint ; languettes de préhension moulées en TPU ; jusqu'à 70 % de réduction de volume ; blanc/noir.	Corps laminé en TPU avecfenêtre en film TPU transparent soudéet boîtier de valve ABS avec joint en silicone	300
	Sac de compression SL-P1083 avec pompe intégrée— 42×29×11 cm, 13,4 L ; pompe électrique soudée dans le panneau de carrosserie ; USB-C, 1 500 mAh ; 4 000 Pa ; affichage numérique avec arrêt automatique ; graphite mat.	Corps laminé en TPU, fenêtre en TPU transparent soudé, bordure de sangle renforcée, boîtier de pompe en ABS avec interface de joint scellée	300

Les spécifications du stratifié, l'âme textile, la couche barrière, le film pour fenêtre, les matériaux des valves et des fermetures éclair, la reliure des bords, les couleurs et la marque sont tous spécifiables par commande, ou un sac peut être développé à partir d'un croquis.

Vérification du matériel

La qualité est divisée en trois niveaux :CIQ(stratifié TPU entrant pour l'épaisseur du revêtement, l'adhérence et la soudabilité, la clarté du film de fenêtre, ainsi que les ensembles de valves, les joints, les fermetures éclair scellées et les sangles de reliure conformes à la norme signée, avec différence de couleur et solidité),IPQC(tolérance de coupe, intégrité des soudures des fenêtres et du corps, siège et capture des soupapes, continuité des soudures des fermetures à glissière, avec tests de pelage sur des échantillons de soudures à chaque début de cycle), etOQC(Échantillonnage ISO 2859 AQL, tests de rétention sous vide et comparaison d'échantillons d'or, avec SGS ou QIMA disponibles).

Les deux tests directionnels sont exécutés sur ce produit :Test d'étanchéité à 100 % de gonflagesous pression interne positive, et la procédure d'inspection client dedéballage, extraction sous vide, repos statique de 24 heures et détermination des fuites d'airsous pression négative. Les travaux de laboratoire spécifiques aux matériaux couvrentrésistance à la perforation et à la déchirure, à la traction et à l'éclatement, flexibilité et clarté de la fenêtre après cyclisme, cycle de température, aux côtés de l'adhérence des soudures et de la résistance au pelage, du cycle de fatigue des fermetures à glissière, du cycle des valves, de l'abrasion et de la solidité des couleurs.

FAQ : Matériaux des sacs de compression

Q : Un sac de compression peut-il contenir le vide indéfiniment ?
R : Aucun matériau n’est complètement imperméable : tous les matériaux flexibles transmettent le gaz à un certain taux. L'objectif technique est d'obtenir un taux suffisamment bas pour que le sac puisse tenir pendant la période de stockage dont le client a besoin et que le taux ne se dégrade pas à mesure que le sac est plié et réutilisé.

Q : Pourquoi ne pas utiliser un film ou une barrière métallisée ?
R : La feuille a d'excellentes propriétés de barrière et une faible résistance aux fissures de flexion. Un sac de compression se froisse fortement à chaque fois qu'il est utilisé, de sorte qu'une barrière qui se fissure au niveau des plis échoue exactement là où ce produit est stressé – de manière invisible et après les premiers cycles.

Q : Un matériau plus épais retient-il mieux le vide ?
R : Pas de manière significative. L'épaisseur régit la résistance à la perforation ; la barrière est fonction du polymère et de la structure des couches, et la rétention est principalement déterminée par les coutures et la fermeture. Les acheteurs ont signalé que les sacs plus fins surpassaient les sacs plus épais pour cette raison.

Q : Quel chiffre de barrière devons-nous demander ?
R : Un taux de transmission de gaz en cc par mètre carré et par jour, avec la température et l'humidité relative auxquelles il a été mesuré. Un chiffre sans conditions n'est pas comparable entre les fournisseurs.

Q : Le sac fonctionnera-t-il de la même manière dans un grenier chaud ?
R : Non : les taux de perméation augmentent avec la température et l'humidité, donc la rétention dans un grenier ou un garage est véritablement plus courte que dans une armoire. Cela vaut la peine de l'indiquer dans la copie du produit plutôt que de laisser les clients le découvrir.

Q : Pourquoi le matériau de la valve doit-il correspondre au sac ?
R : Parce que les liaisons entre des matériaux similaires sont nettement plus fiables que les joints adhésifs entre des plastiques différents. Sur un sac en TPU, la bride de la valve doit être un polymère soudable compatible afin que la jointure soit une fusion plutôt qu'une ligne de colle avec son propre comportement de vieillissement.

Parlez à l'usine

Pour spécifier les matériaux pour votre programme de sacs de compression, contactez Sealock auinfo@sealock.com.hkou +86-769-82009361. Plus de vingt ans de soudage à haute fréquence et de couture industrielle sous un même toit, une construction soudée laminée en TPU, des tests d'étanchéité de gonflage à 100 %, une double production Chine-Vietnam et une procédure d'inspection client complète pour chaque expédition.
