Guide de production de sacs de kayak personnalisés

Sealock est un fabricant de sacs de kayak personnalisés et un fournisseur OEM. Un sac sec ordinaire est un tube soudé : deux panneaux, une base ronde, un roll-top. Un sac de kayak est la version la plus difficile de ce problème, car les caractéristiques souhaitées par les pagayeurs – une valve de gonflage, une fenêtre pour téléphone, une coque profilée qui repose contre le dos, un point de verrouillage, un panneau arrière rembourré – nécessitent toutesinterrompre délibérément une barrière étanche puis la sceller à nouveau. Ce guide couvre ce que cela implique dans l'usine et ce que cela signifie pour une marque qui rédige un dossier sur un sac de kayak.

Pourquoi un sac de kayak est plus difficile à construire

Chaque fonctionnalité ajoutée est un problème d’étanchéité supplémentaire. Un sac sec en tube a un chemin de soudure continu et rien ne pénètre dans la peau. Un sac à dos sec pour kayak peut avoir une coque incurvée, une fenêtre transparente soudée dans un tissu opaque, une bride de valve pénétrant dans le mur, un boîtier de verrouillage moulé, un panneau arrière en mousse collé et des ancrages de harnais supportant tout le poids chargé. Chacun de ces éléments est un endroit où la barrière pourrait échouer, et chacun a sa propre fenêtre de processus.

C'est pourquoi les sacs de kayak séparent les usines spécialisées des usines générales. N’importe qui peut souder un tube. L’intégration de matériel dans une coque incurvée scellée, de manière reproductible, sur des milliers d’unités, est une capacité différente.

Souder une coque incurvée

Plusieurs de nos packs de kayak utilisent une coque semi-circulaire plutôt qu'un cylindre droit, car un corps profilé s'adapte mieux au dos et se range de manière plus prévisible dans un bateau. La sagesse conventionnelle en matière de soudage RF considère que les surfaces courbes sont de mauvaises candidates pour le procédé. En pratique, ils sont réalisables, mais la variable de contrôle change : sur une soudure courbe, le facteur critique estcontrôle précis de l'écart entre les matrices supérieure et inférieure plutôt que contrôle de la pression de serrage. Obtenez le bon espacement des matrices et un joint incurvé se soude de manière aussi fiable qu'un joint plat ; comptez uniquement sur la pression et la qualité de la soudure varie le long de la courbe.

Deux contraintes liées déterminent ce que la géométrie est pratique :

• Le champ RF ne fonctionne que sur un petit espace.Un champ suffisamment puissant pour faire fondre le matériau nécessite que l'électrode et la pièce soient à environ 1,5 mm, c'est pourquoi le processus convient aux films et aux tissus enduits plutôt qu'aux sections rigides épaisses - et pourquoi la conception de la matrice doit suivre de près le contour de la coque.
• Les panneaux sont coupés surdimensionnés.Les pièces coupées sont au moins environ 6 mm plus grandes que le motif de soudure, car le matériau doit recouvrir entièrement la zone de soudure de l'outil, sinon la soudure elle-même est compromise. L'excédent peut ensuite être coupé hors ligne.

Soudage de matériaux différents : le panneau de fenêtre

Une fenêtre de téléphone ou un panneau de visualisation transparent signifie souder un film transparent dans une coque en tissu enduit – deux matériaux différents avec un comportement thermique différent. La règle qui régit cela est à connaître, car elle explique pourquoi les fenêtres de certains fournisseurs se délaminent :

Lors du collage de deux matériaux différents, le processus doit être configuré de manière à ce que le matériau à température de transition vitreuse la plus élevée chauffe en premier et conduise la chaleur dans le matériau à Tg inférieure.Exécutez-le dans l'autre sens et le matériau le plus mou fond et s'amincit tandis que le plus dur ne fusionne jamais correctement, produisant une jointure qui semble acceptable et échoue plus tard. Bien faire les choses est une question de conception d’électrode et de configuration des paramètres, et non d’effort.

Pour les tissus enduits, il existe également un fond de matériau : le revêtement a besoin d'une épaisseur minimale d'environ 0,003 à 0,005 po (3 à 5 mil) pour se souder correctement. Un tissu avec un revêtement trop fin ne produira pas une liaison fiable, quel que soit le réglage de la machine.

Intégrer une vanne

La valve de gonflage et de dégonflage de nos packs kayak permet au pagayeur de purger l'air pour comprimer le sac dans une trappe, ou d'ajouter de l'air pour un support de flottaison temporaire. Le fabriquer signifie placer un port délibéré à travers la paroi d’un sac scellé. Il existe deux approches éprouvées :

• Une vanne à bride soudée au milieu du panneau.Les ports et les vannes sont fournis avec une bride soudable spécifiquement pour pouvoir être installés à mi-chemin dans un panneau — le soudage RF scelle le tissu enduit au port sans endommager aucun des matériaux.
• Un tube soudé dans une couture.Il est difficile de positionner un corps de vanne directement sur un joint, c'est pourquoi la pratique courante consiste à souder un tube dans le joint et à fixer une vanne à ajustement par compression sur le tube.

Dans tous les cas, la soudure de la vanne constitue une fenêtre de processus distincte des joints du corps et bénéficie de son propre jeu de paramètres et de sa propre inspection. C’est également la fonctionnalité qui mérite le plus d’être testée sous pression, pour la raison décrite dans la section suivante.

Le mode de défaillance que les acheteurs devraient connaître

Celui-ci compte sur n’importe quel sac doté d’une valve ou d’une fonction de rétention d’air :une couture faible peut réussir un premier contrôle de fuite et échouer après des cycles de gonflage répétés, des vibrations de transport ou une utilisation par temps froid.Un seul dunk réussite/échec à la fin de la ligne ne prouve pas la durabilité du sceau – cela prouve que le sceau existait ce jour-là.

C'est pourquoi le contrôle qualité de ce type de produit doit inclure une inspection visuelle,test de pelage, rétention de pression, etinspection du délaminage, plutôt qu'un seul test d'eau. C'est également la raison pour laquelle nous effectuons une extraction sous vide avec une retenue de 24 heures sur les produits finis : une pression négative soutenue pendant une journée entière fait surface des joints marginaux qu'une brève immersion laisse passer.

Points de charge : pourquoi le harnais est cousu avant que le corps ne soit soudé

Un sac à dos de kayak chargé de 38 L met tout son poids à travers les ancrages du harnais d'épaule, et un pagayeur qui coupe et déclipse les points d'attache du pont fait constamment fonctionner ces ancrages. Les attaches uniquement soudées peuvent se décoller sous un cisaillement soutenu.les harnais, les anneaux en D, les ancrages de cordons d'arrimage et les poignées de transport sont cousus aux panneaux plats à haute tension avant que la coque ne soit soudée. L'empreinte cousue répartit la charge ; le soudage et le renforcement ultérieurs recouvrent les perforations. Les ancres sont ensuite testées en charge et en secousses plutôt que jugées à l'œil nu.

C'est également là que les conseils en matière de sports de pagaie sont importants : l'équipement de pont doit être fixé à au moins deux points, de sorte que les ancres doivent être construites pour une utilisation répétée et soumise à des chocs plutôt que pour un poids statique.

Collage du panneau arrière

Le panneau arrière monobloc en EVA de nos sacs à kayak réduit le poids et réduit l'accumulation de chaleur lors de la marche jusqu'à l'installation. L'EVA est lui-même soudable par RF, ce qui permet au panneau d'être intégré à la construction plutôt que collé - et le soudage est préférable à l'adhésif ici pour la même raison qu'ailleurs :les joints soudés évitent les risques de vieillissement et de réactivation de l'adhésif, qui sont exactement les modes de défaillance que trouvera un sac stocké humide dans un garage chaud.

Un système d’étanchéité différent : la fermeture à bande de caoutchouc

Tous les sacs de kayak ne se ferment pas avec un roll-top. Notre construction d'expédition est scellée avec unbande d'étanchéité en caoutchouc naturel comprimé sous rabat rabattable, serrée par une sangle de compression centrale— un système mécaniquement différent qui atteint IPX8. Sa fabrication ajoute des étapes qu'un roll-top n'a pas : la bande de caoutchouc doit être collée sur toute l'ouverture, la géométrie du rabat doit se replier carrément dessus et la sangle de compression doit se serrer uniformément sur toute la largeur. Un serrage inégal est l'échec classique : un joint qui tient au milieu et qui présente des espaces à une extrémité passera par un dunk occasionnel et fuira sous pression.

Image de marque : imprimez avant de souder

Un point de séquençage utile pour les marques :la sérigraphie ou le marquage à chaud peuvent être incorporés dans les couches de film avant que les soudures ne soient terminées.L'application de graphiques alors que les panneaux sont encore plats permet un meilleur repérage et évite de travailler autour d'une coque tridimensionnelle finie. L'impression réfléchissante mérite d'être précisée ici également : les pagayeurs sont fréquemment sur l'eau à l'aube et au crépuscule, et une marque réfléchissante permet de trouver un sac dans des conditions de faible luminosité tout en faisant office d'immobilier de marque.

Ce que cela signifie pour votre mémoire

• Spécifier les matériaux soudables— PVC, TPU, nylon enduit de TPU ou EVA. Les plastiques non polaires tels que le PP et le PE ne peuvent pas du tout être soudés par RF.
• Vérifier l'épaisseur du revêtement— en dessous d'environ 3 à 5 mil, le tissu enduit ne se soude pas de manière fiable.
• Décidez tôt des pénétrations— Les positions des vannes, des fenêtres, des verrous et des poches affectent toutes la conception de la matrice et le coût de l'outillage, et sont coûteuses à déplacer une fois le moule créé.
• Gardez la géométrie de la coque favorable aux soudures— les courbes douces et les coutures nettes sont plus reproductibles que les rayons serrés et les coutures convergentes.
• Détaillez chaque point de chargement— harnais, anneaux en D, cordons d'arrimage, poignée de transport et comment chacun est ancré.
• Demandez les bons tests— une inspection de la résistance au pelage, de la rétention de pression et du délaminage, et pas seulement un contrôle par immersion réussite/échec.
• Budget outillage— une forme de coque personnalisée nécessite une matrice en cuivre personnalisée, cotée séparément, avec un délai de livraison avant le premier échantillon.

La base du produit

Ces sacs soudés, de Sealock'ssac secligne, sont des points de départ égaux pour un projet de kayak personnalisé – aucun n’est classé au-dessus d’un autre ; chacun démontre une capacité de production différente décrite ci-dessus :

Image	Modèle et spécifications	Capacité de production démontrée	Quantité minimale de commande

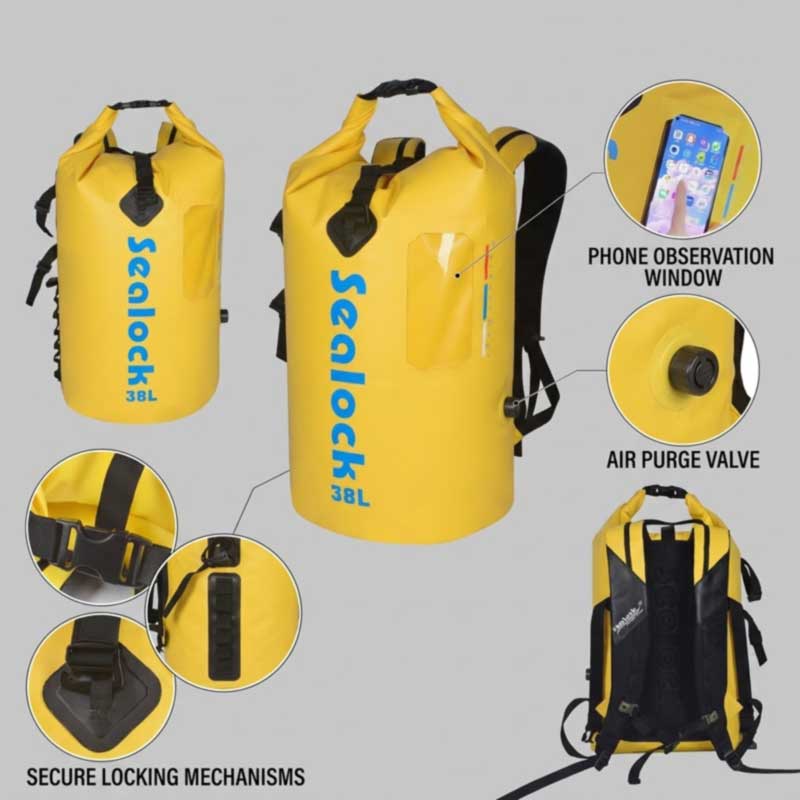

	Sac à dos sec étanche 38L pour kayak— PVC 500D, 0,5 mm ; coquille semi-circulaire; poche avant sur la fenêtre pour un téléphone ; verrou multifonction pour planche à pagaie ; valve de gonflage/dégonflage latérale ; panneau arrière monobloc en EVA.	Soudage de coque incurvée, intégration de vannes, panneau de fenêtre, collage EVA — le tout dans une seule construction	300-500
	Sac à dos sec pour kayak SL-E977-28L ; PVC 500D, 0,5 mm ; coquille semi-circulaire; fenêtre de téléphone ; serrure multifonction; valve de gonflage/dégonflage latérale ; Panneau arrière en EVA.	La même plateforme avec une capacité d'excursion d'une journée	300-500
	Sac étanche à tube hermétique SL-D045 avec valve à gaz— 20 L, tailles 2 L à 100 L ; PVC; valve à gaz pour un gonflage et un dégonflage contrôlés ; couleurs personnalisées ; échantillon 5 à 7 jours.	Intégration de vannes sur un simple tube — la voie la moins coûteuse vers le contrôle de l'air	500
	Sac étanche pour tubes SL-D693 avec fenêtre et poche zippée— 15 L (53 × 36 cm) / 20 L (57 × 38 cm) ; Bâche PVC 500D ;IPX7; Fenêtre en film transparent en PVC ; séparation sec-humide ; sangle renforcée amovible ; Boucle POM.	Soudage du film transparent sur la bâche et poche zippée scellée dans un seul corps	300
	Pack d'expédition étanche SL-J033— 45L/55L/65L ; TPU laminé sur nylon 420D ;IPX8par bande d'étanchéité en caoutchouc naturel + rabat + sangle de compression centrale ; base anti-abrasion renforcée ; harnais rembourré, sangle de poitrine, ceinture de hanche, poignée de transport ; passepoil réfléchissant.	Système d'étanchéité avec bande de caoutchouc et harnais porteur complet	300-500
	Sac à dos sec SL-E102— 15L / 20L / 30L avec dimensions publiées par taille ; Maille PVC 500D ; couleurs et tailles personnalisées.	Trois capacités sur un outillage partagé — amortissement efficace des matrices	300

Conditions de production et contrôle qualité

Article	Détail
Quantité minimale de commande	300 à 500 pièces par modèle
Outillage	Matrice en cuivre personnalisée par géométrie de coque, citée séparément ; réutilisé sur des commandes répétées
Échantillonnage	3 à 10 jours par tour après l'outillage ; généralement deux tours
Production	20 à 45 jours après l'approbation de l'échantillon
Capacité	Neuf lignes de soudage HF à 27,12 MHz ; environ 100 000 unités/mois
Options de notation	Vérifié IPX7 sur les constructions à roulettes soudées ; IPX8 sur construction à joint en caoutchouc

La qualité est divisée en trois niveaux :CIQ(tissu entrant vérifié pour l'épaisseur du revêtement, l'adhérence et la soudabilité, ainsi que les valves, le matériel de verrouillage, les boucles et les sangles par rapport à la norme signée),IPQC(tolérance de coupe, intégrité des soudures sur les joints et les pénétrations de la carrosserie, installation des vannes et des fenêtres, assemblage du harnais et du point d'attache, avec tests de pelage sur des échantillons de soudures à chaque début d'exécution), etOQC(Échantillonnage ISO 2859 AQL, tests par lots d'immersion dans l'eau réelle, rétention de pression sur les constructions à valve, inspection du délaminage et comparaison d'échantillons d'or, avec SGS ou QIMA disponibles). Sealock exécute également strictement la procédure complète d'inspection client sur les produits finis :déballage, extraction sous vide, repos statique de 24 heures et détermination des fuites d'air. Le laboratoire effectue également des tests de liaison par soudure et de résistance au pelage, un test de charge de plus de 1 500 cycles avec chargement par secousses sur les ancrages du harnais et les points d'attache, des contrôles de flottabilité, d'abrasion, de déchirure, de traction, de brouillard salin, d'UV, de solidité des couleurs et de différence de couleur.

FAQ : Production de sacs de kayak

Q : Pouvez-vous souder une coque incurvée ou profilée ?
R : Oui. Les soudures courbes sont réalisables lorsque l'espacement des matrices entre les outils supérieur et inférieur est contrôlé avec précision : c'est là, plutôt que la pression de serrage, la variable déterminante sur une courbe. Cela nécessite une conception de matrice spécifique au contour de la coque.

Q : Comment une valve de gonflage est-elle intégrée sans compromettre l'étanchéité ?
R : Soit une vanne à bride soudée au panneau central (les orifices et les vannes sont livrés avec des brides soudables exactement pour cela), soit un tube soudé dans un joint avec une vanne à ajustement par compression fixée. La soudure de la vanne possède son propre jeu de paramètres et sa propre inspection.

Q : Pourquoi certaines fenêtres transparentes se délaminent-elles avec le temps ?
R : Généralement parce que la soudure de matériaux différents a été mal configurée. Le matériau à Tg supérieure doit d'abord chauffer et conduire la chaleur vers celui à Tg inférieure ; dans l'autre sens, le film le plus mou fond trop tandis que l'autre ne fusionne jamais correctement, donnant une jointure qui semble bien et échoue plus tard.

Q : Un seul test d’eau suffit-il pour valider un sac à valve ?
R : Non. Une couture faible peut réussir un contrôle initial de fuite et échouer après des cycles de gonflage répétés, des vibrations de transport ou une utilisation par temps froid. Demandez des tests de pelage, de rétention de pression et d’inspection de délaminage parallèlement à l’immersion.

Q : Notre logo peut-il être affiché avant l'assemblage ?
R : Oui, et c'est mieux : la sérigraphie et le marquage à chaud sont appliqués sur les couches de film alors que les panneaux sont plats, avant le soudage, ce qui permet un enregistrement plus propre. L'impression réfléchissante mérite d'être spécifiée pour la visibilité à l'aube et au crépuscule.

Q : Qu'est-ce qui détermine si notre conception est constructible ?
R : Soudabilité du matériau (PVC, TPU, nylon enduit ou EVA – jamais PP ou PE), épaisseur du revêtement d'au moins environ 3 à 5 mil, géométrie de la coque qu'une matrice peut suivre et position de chaque pénétration. Nous examinons un dessin pour vérifier la soudabilité avant l'outillage et suggérons des modifications qui améliorent à la fois la qualité et le rendement.

Parlez à l'usine

Pour mettre en production un sac de kayak personnalisé, contactez Sealock auinfo@sealock.com.hkou +86-769-82009361. Plus de vingt ans de soudage haute fréquence en interne, neuf lignes de soudage, intégration de vannes et de fenêtres, outillage de matrice personnalisé et procédure complète d'inspection client pour chaque expédition.
