Production de sacs de vélo et de moto personnalisés — Mount First

Sealock est un fabricant de sacs de vélo et de moto personnalisés et un fournisseur OEM. Un sac pour véhicule est en réalité deux produits intégrés en un :un conteneur scellé et un système de montage qui doit résister à des vibrations soutenues. Ils sont fabriqués différemment, ils échouent différemment, et dans cette catégorie, la monture est la moitié la plus dure. Ce guide explique comment le système de montage est réellement intégré dans une coque soudée, les composants spécifiques à cette catégorie et pourquoi la séquence de production est décidée par le support plutôt que par le sac.

Pourquoi la monture mène la construction

Sur la plupart des produits étanches, le corps scellé est conçu en premier et le système de transport est ajouté. Sur un sac de véhicule, l'ordre s'inverse, carchaque point de montage est une pénétration de la barrière et sa position est fixée par le vélo et non par le concepteur.Les positions des sangles sont déterminées par le diamètre du guidon, la forme du tube supérieur, la longueur de la tige de selle ou la géométrie d'un siège passager - et ces positions dictent ensuite la carte de soudure, qui dicte la matrice.

La première décision en matière de développement n’est donc pas le sac. C’est là que vont les sangles, et tout ce qui se passe en aval en découle. Déplacer un port de sangle une fois que l'outillage existe est coûteux ; le décider d’abord ne coûte rien.

Ports de sangle soudés

Une sangle doit atteindre le vélo depuis l'intérieur ou à travers une coque étanche, et il existe deux manières de le faire. Enrouler la sangle autour de l'extérieur du corps du sac est plus simple et fonctionne mal : la sangle glisse, le sac tourne sur les barres et la charge se concentre là où la sangle s'agrippe.

La meilleure construction est uneport soudé— une ouverture renforcée soudée dans la coque à travers laquelle passe la sangle, de sorte que la charge est transportée par un élément spécialement conçu plutôt que par friction contre le corps du sac. Trois exigences s’ensuivent :

• Le port est une pénétration, elle est donc scellée comme une fenêtre de processus distincte avec ses propres paramètres de soudure et sa propre inspection, exactement comme une vanne.
• Il transporte toute la charge montée, y compris les charges de choc sur les nids-de-poule, de sorte que le renforcement derrière celui-ci est aussi important que la soudure.
• Il est testé en mode de défaillance et non en charge nominale.Une sacoche de guidon ne tombe pas en panne progressivement : elle tient puis ne tient plus, et la conséquence est une sacoche dans une roue avant.

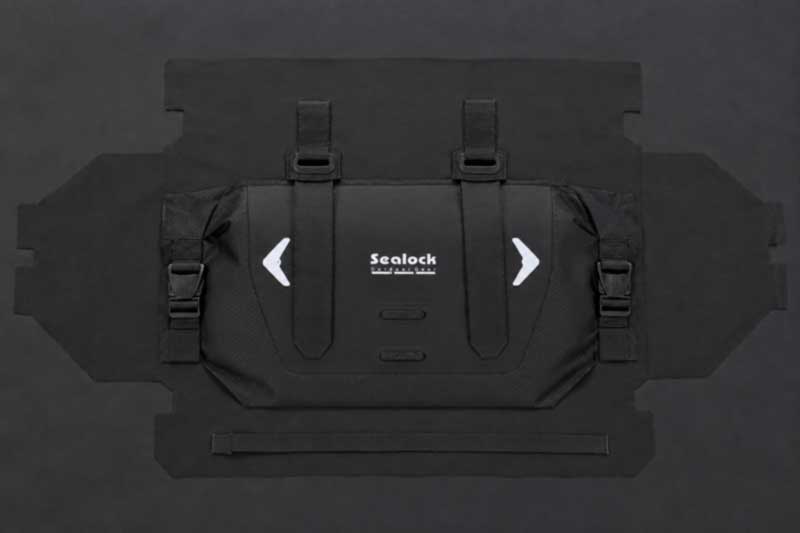

Ancrages de charge : cousus avant la fermeture de la coque

Comme pour tous les points porteurs de notre gamme, les ancrages sontcousu sur des panneaux plats à haute tension avant que la coque ne soit soudée, de sorte que l'empreinte perforée se retrouve sous la peau soudée. Une ancre purement soudée peut se détacher sous un cisaillement soutenu, et le cisaillement est exactement ce qu'applique une sangle.

Les spécificités moto et moto en plus :

• Patchs de support sous chaque ancrage de sangle, puisque la charge est appliquée via une sangle étroite et doit être répartie sur une zone.
• Box-X là où il y a de la place, bar-tack là où il n'y en a pas, avec une densité définie sur la charge plutôt que maximisée.
• Fil de nylon ou de polyester collé, Tex 40 ou plus lourd, stable aux UV là où il est exposé.
• Rétention redondante— une boucle indépendante spécifiée à côté du crochet et de la boucle, de sorte que la rétention ne dépend jamais d'un seul système.

Le crochet et la boucle sont un problème de liaison

Le crochet et la boucle sont l'interface de montage par défaut dans cette catégorie, et la manière dont elle est fixée détermine sa durée de vie. Le principe directeur est celui qui prévaut dans toute construction soudée :une soudure entre résines compatibles est nettement plus fiable qu'un joint adhésif entre matériaux différents.Lorsque le crochet et la boucle sont soudés à un substrat compatible, la liaison est une fusion de matériaux ; lorsqu'elle est collée à une ligne incompatible, c'est une ligne de colle avec son propre comportement de vieillissement.

Deux conséquences de production méritent d’être précisées :

• Méthode de fixation adaptée au support— soudé à un matériau compatible, ou cousu avec un support là où les matériaux ne peuvent pas être fusionnés.
• Effectuer des tests en cas de contamination.Une sangle qui s'agrippe proprement dans un laboratoire et échoue avec des grains de route incrustés dedans n'a pas été testée pour l'environnement dans lequel elle vit. Nous effectuons des tests cycliques avec des crochets et des boucles sales, car c'est ainsi qu'ils sont utilisés.

Film rétroréfléchissant de soudage

Les éléments réfléchissants sont un élément de sécurité sur un sac de véhicule plutôt qu'un élément de style, et leur fixation par adhésif ou par couture crée les deux modes de défaillance que les acheteurs voient dans les retours : le film se soulève sur les bords et les lignes de couture qui laissent entrer l'eau.

Soudage du film rétroréfléchissant à la coqueévite les deux. Il devient partie intégrante de la surface scellée, sans adhésif vieillissant ni perforation. Les exigences de production sont les mêmes que pour toute soudure de matériaux différents - paramètres définis de manière à ce que le matériau à transition vitreuse supérieure soit chauffé en premier et passe dans le matériau de transition vitreuse inférieure - et la vérification est spécifique :rétention réfléchissante testée après abrasion, lavage et exposition aux UV, car un élément réfléchissant qui a cessé de réfléchir est un dispositif de sécurité qui a expiré tranquillement.

Coques rigides moulées

Certains produits de cette catégorie ne sont pas du tout des sacs soudés. Une sacoche de tube supérieur avec une coque rigide estthermoformé, et le processus a sa propre logique :

• La mousse est laminée sur le tissu avant le moulage— généralement de l'EVA ou du polyéthylène réticulé lié au matériau de face, puis formé sous forme de composite.
• Le tissu extérieur doit tolérer le laminage et être légèrement extensible., puisqu'il doit prendre une forme tridimensionnelle sans se froisser.
• Les coûts d’outillage sont inférieurs à ceux du moulage par injection ou par soufflage, ce qui rend les coques moulées viables aux volumes de l'industrie du sac plutôt qu'aux seuls volumes de l'industrie du plastique.

Pour une marque, cela vaut la peine de le savoir car cela change la conversation sur les coûts : un produit moulé à coque rigide contient des outils, mais pas le budget d'outillage dont un boîtier en plastique rigide aurait besoin.

La Roll Line, froissée deux fois par jour

Sur les sacs de guidon et les sacs de selle, la bande de fermeture est pliée au début et à la fin de chaque trajet – des milliers de cycles par an sur les mêmes quelques centimètres. Les réponses de la production sont unsection de rouleau renforcéeà chaque ligne de fermeture et un matériau choisi pour sa durée de vie au pli : le tissu laminé en TPU tolère des pliages répétés et reste souple par temps froid, où les revêtements rigides se raidissent et finissent par se fissurer le long du pli.Essais de fatigue des bandes de fermetureaprès un pliage répété est un élément permanent sur le plan de test de cette catégorie pour cette raison.

La séquence de production

1. Disposition du support— positions des sangles fixées par rapport à la géométrie cible du vélo, avant toute autre chose.
2. Coupe— panneaux, pièces de renfort, sangles et film réfléchissant découpés selon tolérance.
3. Couture de sous-assemblages— ensembles de sangles, composants de harnais, séparateurs internes.
4. Coutures d'ancrage sur les panneaux plats— box-X et bar-tack avec renforts, à haute tension.
5. Soudage de composants— ports de sangle, montage de valve, film réfléchissant, panneaux de fenêtre, chacun avec son propre jeu de paramètres.
6. Soudure carrosserie— coutures périmétriques à 27,12 MHz, avec tests de soudures et tests de pelage à chaque démarrage d'exécution.
7. Assemblage de fermeture— renfort de la bande de roulement, installation de la fermeture éclair, boucles et ajusteurs.
8. Tests de vibrations et d'eau, puis emballage.

La base du produit

Image	Modèle et spécifications	Capacité de production démontrée	Quantité minimale de commande
	Sacoche de guidon à roulettes SL-K060B-7L; Ripstop laminé en TPU soudé RF ; rouler les deux extrémités ; vanne de purge filetée avec joint, montage soudé ;deux sangles de barre à travers des ports soudésplus une boucle de rétention indépendante ; quatre éléments rétroréfléchissants soudés ; IPX6.	Ports de sangle soudés, montage de vanne et film réfléchissant dans une seule coque – quatre fenêtres de processus distinctes	300

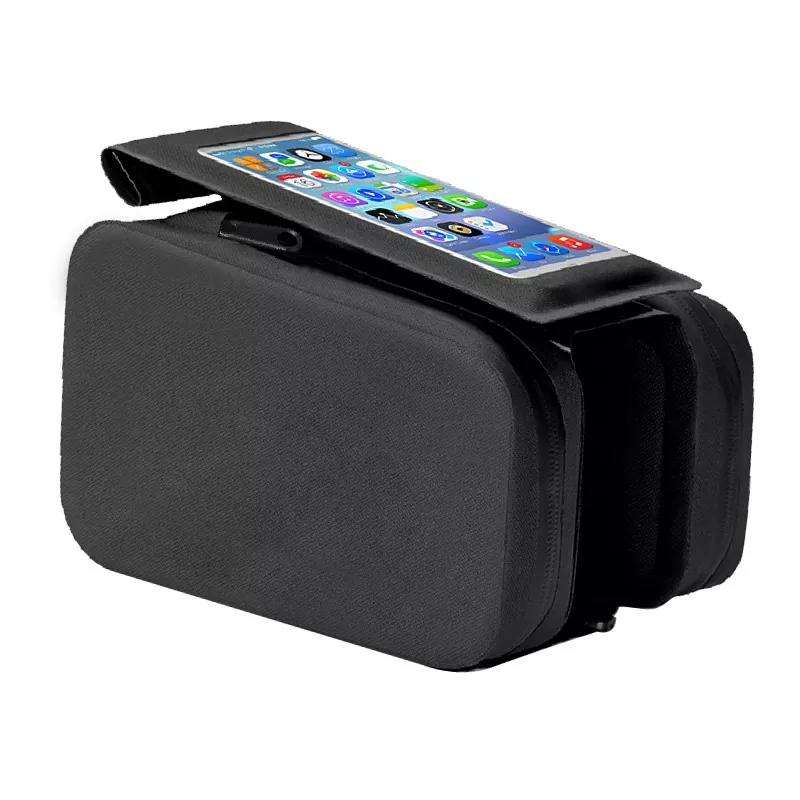

	Sacoche pour tube supérieur SL-K041 avec fenêtre pour téléphone — coque rigide moulée en EVA; fenêtre tactile transparente avec rabat rabattable ; deux compartiments zippés ; port de câble ; trois sangles auto-agrippantes ; s'adapte aux tubes supérieurs ronds, aérodynamiques et en carbone.	Coque thermoformée avec fenêtre transparente et passe-câble — un procédé différent du soudage	500
	Sacoche de selle à coque 3D SL-K054— 1 litre ; TPU ;Coque moulée en 3D avec un coussin interne absorbant les chocs en forme de vague; sangles conçues pour empêcher la déviation ; deux sangles autocollantes et une boucle en caoutchouc ; sangle réfléchissante ; crochet de feu arrière ; OIN 9001.	Forme 3D moulée avec un coussin interne et une sangle anti-déflexion	300
	Sac avant de vélo soudé SL-K001— 10L ; Maille PVC 500D avec ABS ; coutures soudées à haute fréquence; poche intérieure imperméable ; IPX6 ; BSCI, ISO 9001 ; échantillon 7 à 10 jours.	Coque soudée combinée à un composant ABS rigide	200
	Sacoches de moto SL-C704 80L— 80L comme 40L×2 ;Capacité de charge de 50 kg; PVC résistant; Velcro et deux sangles réglables en longueur ; bretelles robustes ; panneaux réfléchissants des deux côtés.	Ancrages conçus pour une charge de 50 kg sous des vibrations soutenues sur autoroute	300-500
	SL-C668 Sac de banquette arrière 40L-40L ; Capacité de 50 kg ; PVC résistant et résistant,soudé sans soudure, s'essuie ; logos réfléchissants des deux côtés.	Corps soudé sans soudure à grande échelle avec éléments réfléchissants soudés	300-500

La disposition du support, la configuration des sangles et des ports, le matériel de rétention, le placement des éléments réfléchissants, la valve, la construction de la coque et la marque sont tous spécifiables par commande, ou un produit peut être développé à partir d'un croquis. L'outillage est indiqué séparément lorsqu'une coque sur mesure ou un composant moulé est requis. Échantillons 7 à 15 jours, production 30 à 45 jours après approbation, depuis Dongguan ou Ho Chi Minh Ville.

Contrôle de qualité

La production s'effectue sous un système de qualité ISO 9001, réparti en trois niveaux :CIQ(tissu enduit entrant pour l'épaisseur du revêtement, l'adhérence et la soudabilité, plus sangles, crochets et boucles, boucles, valves, film réfléchissant, composants EVA et ABS conformes à la norme signée),IPQC(tolérance de coupe, intégrité des soudures au niveau des coutures du corps, des ports de sangle, des supports de valve et du film réfléchissant, des coutures d'ancrage avec vérification du support et de l'assemblage du support, avec des tests de pelage sur des échantillons de soudures à chaque début d'exécution), etOQC(Échantillonnage AQL, test au jet d'eau selon la valeur déclarée et comparaison d'échantillons d'or, avec inspection SGS ou QIMA disponible). Un échantillon de pré-production est approuvé avant la production en série et une inspection finale est effectuée avant chaque expédition.

Le programme de laboratoire spécifique à la catégorie :tests de vibrations sur des supports chargés, tests de cycles de crochets et de boucles en présence de contamination, résistance à la traction des sangles et des ports à et au-delà de la charge nominale avec chargement par secousses, fatigue de la bande de fermeture au niveau des lignes de roulement, tests d'étanchéité des valves après des cycles répétés, rétention réfléchissante après abrasion, lavage et UV, flexion à froid et exposition au sel et à la crasse de la route, ainsi que la force de liaison sous charge de pelage.

FAQ : Production de sacs pour vélos et motos

Q : Pourquoi le système de montage détermine-t-il l'outillage ?
R : Parce que les positions des sangles sont fixées par la géométrie du vélo, et non par le concepteur, et que chaque point de montage est une pénétration de la coque scellée. Ces positions définissent la carte de soudure, qui définit la matrice. Décidez-les avant l'outillage et cela ne coûte rien ; déplacez-les ensuite et cela coûte cher.

Q : Qu'est-ce qu'un port de sangle soudé, et pourquoi ne pas simplement enrouler la sangle autour du sac ?
R : Un port soudé est une ouverture renforcée et scellée à travers laquelle passe la sangle, de sorte que la charge est transportée par un élément spécialement conçu. Une sangle enroulée autour du corps glisse, permet au sac de tourner et concentre la charge là où elle s'agrippe.

Q : Comment le crochet et la boucle doivent-ils être fixés ?
R : Soudé à un substrat compatible lorsque cela est possible, car une soudure entre des résines compatibles est beaucoup plus fiable qu'un adhésif entre des matériaux différents. Là où la fusion n’est pas possible, cousu avec support. Et il doit être testé en cycle en présence de contamination, car c'est ainsi qu'il est utilisé.

Q : Pourquoi souder un film réfléchissant plutôt que de le coudre ou de le coller ?
R : Parce que l’adhésif se soulève sur les bords et que les coutures perforent la barrière. Le film soudé devient partie intégrante de la surface scellée et nous vérifions la rétention réfléchissante après abrasion, lavage et UV.

Q : Comment est fabriquée une coque rigide moulée et l’outillage est-il coûteux ?
A : Thermoformé – mousse laminée sur le tissu extérieur, puis formée en composite. L'outillage coûte moins cher que le moulage par injection ou par soufflage, ce qui rend une coque moulée viable pour les volumes de sacs plutôt que uniquement pour les volumes de plastique.

Q : Quel est le test déterminant pour cette catégorie ?
R : Vibrations sur le support chargé. Un sac de véhicule ne se détériore pas progressivement, c'est pourquoi le support est testé contre les conséquences d'une défaillance plutôt que contre sa charge nominale - et le matériel de rétention est spécifié indépendamment du crochet et de la boucle pour la même raison.

Parlez à l'usine

Pour mettre en production un sac de vélo ou de moto personnalisé, contactez Sealock auinfo@sealock.com.hkou +86-769-82009361. Plus de vingt ans de soudage à haute fréquence et de couture industrielle sous un même toit, des ports de sangle soudés et un film réfléchissant, une capacité de coque moulée, des systèmes de montage testés en vibration, une production ISO 9001 et une double fabrication Chine-Vietnam.
