Pack technique pour un sac étanche – Que spécifier

Sealock est un fabricant de sacs étanches et un fournisseur OEM. Un pack technique n'est pas un mood board ou un croquis : c'est le document qui permet à une usine de construire votre produit sans deviner, et sa qualité décide si vous approuvez un échantillon en deux ou cinq tours. Les modèles de packs techniques standard sont rédigés pour les vêtements et les sacs conventionnels, et constituent un point de départ raisonnable.Mais un sac étanche soudé a besoin de cinq sections qu'aucun modèle de vêtement ne contient, et les laisser de côté est la raison pour laquelle les projets imperméables bloquent l'échantillonnage. Ce guide couvre les deux couches.

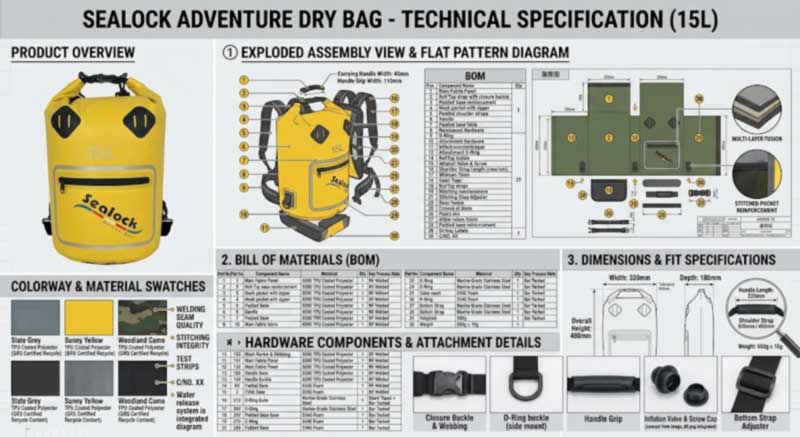

Les sections standards, en bref

Section	Ce qu'il doit contenir
Page de couverture	Nom et numéro du style, date,numéro de version, contact

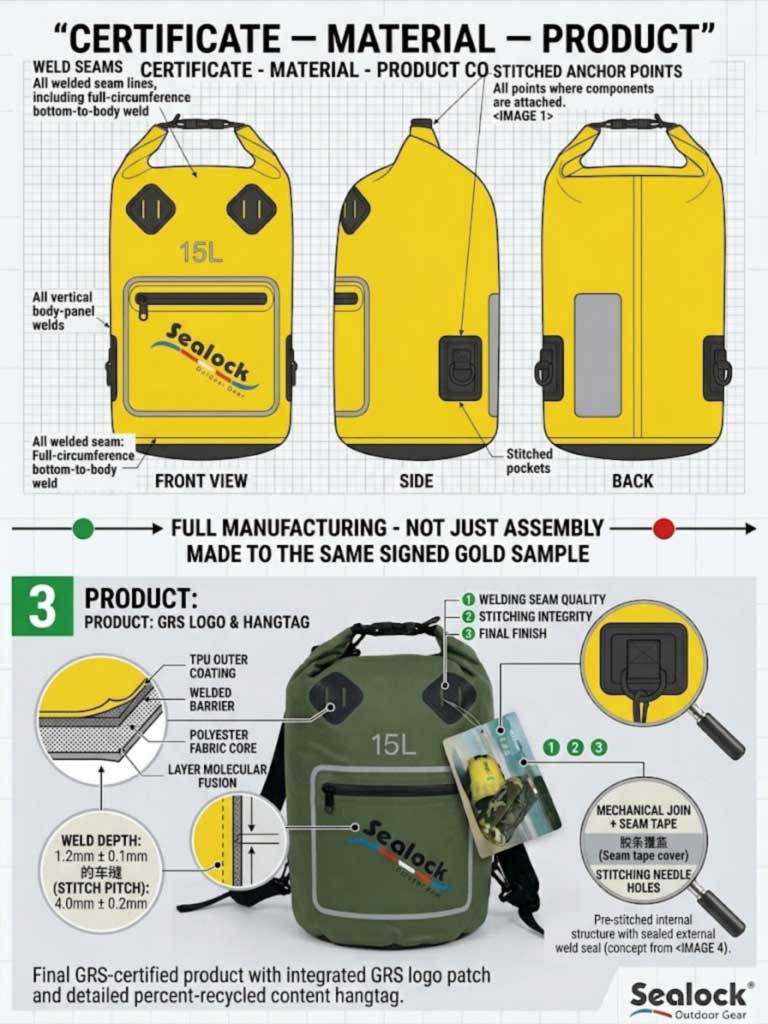

Croquis à plat	Avant, arrièreetcôté, avec des lignes de légende à chaque position de couture, de poche, de fermeture et de matériel
Tableau de mesure	Chaque point de mesure, en cm et en pouces, portant chacun unpoint de mesure définiet une tolérance
Nomenclature	Chaque composant avec composition, poids, épaisseur, référence couleur, taille et quantité unitaire
Notes de construction	Comment chaque pièce est assemblée et finie
Coloris	Pantone ou carte de couleurs signée par composant, pas seulement « noir »
Image de marque	Illustration du logo, méthode, taille et emplacement exact ; étiquettes et étiquettes volantes
Conditionnement	Poly-sac, boîte, code-barres, quantité de carton et marquage du carton

Deux notes sur les bases avant le matériau spécifique à l'eau.La vue de face uniquement est l’erreur classique du débutant— une usine ne peut pas découper une seule pièce de patron sans avoir une image complète de la construction. Etdéfinir les points de mesure: la hauteur est-elle mesurée avec ou sans la poignée ? Un point de mesure non défini produit un échantillon techniquement correct et erroné.

Ajout un : indiquez la note sous forme de nombre et de test

« Étanche » n'est pas une spécification. C’est le mot qui suscite plus de controverses dans cette catégorie que dans toute autre, car deux parties peuvent l’utiliser honnêtement et signifier des choses différentes.

Écrivez-le en trois lignes :

• La note— par exemple IPX7, qui se définit comme une immersion à 1 mètre pendant 30 minutes. Si vous spécifiez IPX8,indiquer la profondeur, car IPX8 est une immersion continue au-delà de 1 mètre jusqu'à une profondeur déclarée par le fabricant. Une affirmation IPX8 sans profondeur ne peut pas être vérifiée.
• Où c'est vérifié— sur le sac fini, non déduit d'une valeur hydrostatique du tissu. Un tissu conforme ne certifie pas un produit assemblé.
• Par compartiment– et c’est celui qui manque aux acheteurs. Si le modèle comporte un compartiment principal scellé et une poche avant zippée, ils ne fonctionneront pas de la même manière. Évaluez chacun séparément dans le pack technique et intégrez cette note dans votre copie d'annonce. Cela évite l'examen indiquant que le sac a fui lorsque le compartiment principal est resté sec.

Deuxième ajout : un programme de jointure, couture par couture

Un pack technique de vêtement indique le type de point par couture. Un pack technique étanche doit d’abord faire appel à quelque chose de plus fondamental :la méthode de jonction. Chaque couture du produit est l'une des trois choses suivantes, et le document doit indiquer laquelle :

• Soudé à haute fréquence— la barrière scellée.
• Cousu— joints porteurs, appliqués aux panneaux plats avant soudage.
• Cousu puis scotché— où les coutures structurelles doivent rester exposées.

Ajoutez ensuite une note de construction qui régit l'ensemble de la construction, car elle n'est pas évidente pour quiconque venant de la production cousue :les coutures structurelles précèdent le soudage.La couture après le soudage perce un joint fini et le rend perméable à l'eau. Mettre cette phrase dans le pack technique supprime toute ambiguïté sur la séquence.

Troisième ajout : un calendrier de pénétration

Cette section n'existe dans aucun modèle standard et c'est celle qui affecte le plus le coût de l'outillage et les délais de livraison.Chaque élément qui traverse la coque scellée est une pénétration, et chacun a besoin de sa propre ligne : valve, fenêtre transparente, fermeture éclair hermétique, boîtier magnétique, unité de pompe, drain et chaque ancrage de charge.

Pour chacun, précisez la position et la méthode de scellement. Deux raisons pour lesquelles cela est important en pratique :

• Les positions de pénétration affectent la carte de soudure et donc la matrice.Déplacer une vanne une fois l'outillage disponible coûte cher ; le décider avant que l’outillage soit gratuit.
• Chaque pénétration est une fenêtre de processus distincteavec ses propres paramètres et sa propre inspection, qui fait partie de la façon dont le devis est construit.

Ajout quatre : Matériaux spécifiés pour la soudabilité

Une nomenclature qui dit « tissu imperméable » n’est pas une nomenclature. Des descriptions vagues — « tissu résistant », « bonne fermeture éclair », « matériau de qualité supérieure » — obligent l'usine à deviner, et c'est ce que vous recevez. Pour un produit soudé, précisez quatre lignes distinctes plutôt qu'une :

• Tissu de base et denier— 420D, 500D, 840D ; base en nylon ou en polyester.
• Type de revêtement, poids et côtés— Bâche PVC, enduite TPU ou TPU laminée sur les deux faces. Notez que le tissu enduit nécessite une épaisseur de revêtement minimale d'environ 3 à 5 mil pour être soudé de manière fiable.
• Soudabilité— le matériau doit être un thermoplastique polaire. Soudure PVC, TPU, nylon, PET et EVA ; le polypropylène et le polyéthylène ne le font pas, et certains revêtements à base de caoutchouc tels que l'Hypalon ne peuvent être que cousus ou collés.
• Compatibilité des composants attachés— la bride de valve, le ruban de fermeture à glissière et le film pour fenêtre doivent être compatibles avec la surface intérieure, car les liaisons entre matériaux similaires sont nettement plus fiables que les joints adhésifs entre plastiques différents.

Indiquez également votre marché de destination afin que la conformité soit conçue plutôt que découverte : pour l'UE, le Royaume-Uni ou la Californie, précisezsans phtalates et conforme REACHformulations par écrit et exiger le rapport d’essai par rapport à vos spécifications réelles.

Cinquième ajout : points de chargement avec une charge testée

Les « sangles renforcées » laissent les décisions les plus importantes au sol. Pour chaque ancrage porteur — harnais d'épaule, ceinture abdominale, poignée de transport, anneau en D, languette d'arrimage — précisez :

• Architecture de point— boîte-X là où il y a de la place, barre-tack là où il n'y en a pas. Notez que la densité des points d'arrêt doit être réglée en fonction de la charge plutôt que maximisée, car un point d'arrêt excessif affaiblit le tissu de base.
• Fil— nylon contrecollé ou polyester contrecollé, Tex 40 ou plus lourd.
• Points par pouce et profondeur d'insertion de la sangle.
• La charge que chaque ancre doit supporter, et s'il est testé de manière statique ou cyclique. Pour le matériel de fixation, le cyclisme est plus important : une languette qui maintient une traction statique peut toujours échouer sous un chargement dynamique répété.

Tolérances : réaliste, non décorative

La médecine générale est là±5 mm pour les sacs souples et ±3 mm pour les sacs structurés, mais le principe utile est que les tolérances ne doivent pas être uniformes sur l'ensemble d'un produit. La position du logo, la fixation des poignées jumelées et l'alignement de la fermeture nécessitent un contrôle plus strict que la largeur totale d'un sac souple. Deux précautions :

• N'ajoutez pas de tolérances arbitraires pour donner au document un aspect technique.Discutez des variations réalistes de la production avec l'usine après le premier échantillon et établissez-les à partir de preuves.
• Le travail soudé est plus serré lors de la coupe.Un joint soudé n'a pas de marge de couture pour absorber la dérive, de sorte que la précision du panneau est contrôlée plus étroitement que dans une production cousue – ce qui vaut la peine d'être connu lorsque vous définissez vos attentes.

Mettez le plan de test dans le pack

L'ajout le plus utile qu'un acheteur d'étanchéité puisse apporter, car la méthode de test doit être convenueavantproduction en vrac - elle détermine la largeur de la soudure, la fermeture et le tissu, et vous ne pouvez pas tester la submersion d'un sac après sa fabrication. Spécifier:

• Quels tests s'appliquent : immersion réelle dans l'eau, test de bulle de gonflage d'air, détermination de fuite à pression négative, cycle de charge.
• Qu'ils fonctionnent sur des échantillons de production ou sur des unités de production.Un échantillon de pré-production parfait prouve la conception ; les unités tirées de la course prouvent le lot.
• Niveau AQL et à quel pourcentage d'emballage l'inspection finale s'effectue.
• Quelles preuves vous recevez : photographies et enregistrements d'inspection, et si une inspection SGS ou QIMA est organisée.
• C'est unéchantillon d'or signésera détenu par les deux parties. Sans cela, une inspection n’a aucun objectif sur lequel se mesurer.

Les erreurs qui transforment deux séries d’échantillons en cinq

• Images de référence sans mesures, matériaux ou notes de construction.Cela oblige l'usine à deviner, et deviner est ce qui produit l'échantillon que vous ne vouliez pas.
• Vue de face uniquement.Pas de côté ni de dos signifie pas de motif.
• Points de mesure non définis.La hauteur avec ou sans la poignée change la réponse.
• Entrées de nomenclature vagues.« Bonne fermeture éclair » n'est pas spécifiable ; "Fermeture éclair étanche scellée, chaîne à dents moulée, pleine longueur".
• Aucune note par compartiment.La source de la plupart des plaintes concernant des fuites concernait des produits dont le compartiment principal fonctionnait bien.
• Échecs du contrôle de version.Des dessins anciens, une nomenclature plus récente et des illustrations de logo obsolètes peuvent produire un échantillon incorrect même lorsque chaque fichier individuel semble professionnel. Numérotez chaque version et état qui remplace lequel.
• Oublier les emballages et les étiquettes.Le sac peut être parfait alors que le code-barres, l’étiquette d’origine, la carte de soins ou la marque du carton sont erronés.

Que se passe-t-il lorsque le pack arrive

Un pack complet raccourcit le développement car il supprime l’étape d’interprétation. Notre processus à partir de là : nous examinons le dessin poursoudabilitéet signalez toute géométrie, matériau ou pénétration qui poserait des problèmes, indiquez le prix unitaire avec l'outillage séparément lorsqu'une matrice sur mesure est nécessaire, puis échantillonnez - généralement deux tours de contre-échantillon - et signez un échantillon d'or détenu par les deux parties avant le vrac. L'échantillonnage dure 3 à 15 jours selon la complexité, la production 20 à 45 jours après l'approbation, depuis Dongguan ou Ho Chi Minh-Ville.

Si vous ne disposez pas d'un pack technique, un échantillon de référence ainsi que votre utilisation prévue, votre capacité, votre prix cible et votre marché suffisent pour commencer ; nous construirons la spécification avec vous plutôt que de la deviner.

Modèles de base à spécifier

Image	Modèle	Utile comme point de départ pour	MOQ
	Sac étanche pour tubes SL-D693 avec fenêtre et poche zippée— 15L/20L ; Bâche PVC 500D ;IPX7; fenêtre transparente; séparation sec-humide ; bandoulière amovible ; Boucle POM.	Un exemple concret d'évaluation par compartiment et de pénétration de fenêtre	300
	Pack d'expédition étanche SL-J033— 45/55/65L ; TPU sur nylon 420D ;IPX8bande d'étanchéité en caoutchouc, rabat et sangle de compression ; harnais rembourré, sangle de poitrine, ceinture de hanche rembourrée, poignée de transport.	Spécification du point de charge et profondeur nominale déclarée	300-500
	Sac de compression SL-P1133 avec pompe manuelle— 48×29×10 cm, 13,9 L ; vanne à vis avec bouchon fileté et joint ; fenêtre en TPU transparent soudée ; fermeture éclair étanche scellée.	Un programme de pénétration : valve, fenêtre et fermeture éclair dans un seul corps	300
	Sac à dos sec SL-E102— 15L / 20L / 30L avec dimensions publiées par taille ; Maille PVC 500D ; couleurs et tailles personnalisées.	Une échelle de tailles sur les outils partagés : comment spécifier efficacement trois SKU	300

FAQ : Packs techniques de sacs étanches

Q : De quoi un sac technique étanche a-t-il besoin par rapport à un sac normal ?
R : Cinq éléments : une note exprimée sous forme de nombre avec une méthode de test et par compartiment, un programme de jointure indiquant quelles coutures sont soudées et lesquelles cousues, un programme de pénétration répertoriant tout ce qui passe à travers la coque, les matériaux spécifiés pour la soudabilité et les points de charge avec une charge testée.

Q : Comment dois-je écrire l’exigence d’étanchéité ?
R : En tant que notation, point de vérification et portée. Par exemple : IPX7, vérifié sur le sac fini, compartiment principal uniquement, avec la poche avant résistante à l'eau. Cette phrase évite la plupart des litiges dans cette catégorie.

Q : Pourquoi le calendrier de pénétration est-il si important ?
R : Parce que les positions des vannes, des fenêtres, des fermetures à glissière et des ancrages affectent le plan de soudure et donc la matrice. Les décider avant l’outillage ne coûte rien ; les déplacer ensuite coûte cher.

Q : Quelles tolérances dois-je utiliser ?
R : Environ ±5 mm pour les sacs souples et ±3 mm pour les sacs structurés, resserrés là où l'alignement est important : position du logo, attaches appariées, alignement de la fermeture. N'appliquez pas uniformément des tolérances arbitraires pour paraître technique ; réglez-les en usine après le premier échantillon.

Q : Nous n’avons pas de pack technique. Pouvons-nous quand même commencer ?
R : Oui. Un échantillon de référence, votre utilisation prévue, votre capacité, votre prix cible et votre marché de destination suffisent pour commencer, et nous construisons les spécifications avec vous. Ce que nous ne ferons pas, c'est deviner – deviner est ce qui coûte des séries d'échantillons.

Q : Quelle est la raison la plus courante pour laquelle un projet nécessite des séries d’échantillons supplémentaires ?
R : Contrôle de version. Des dessins anciens, une nomenclature plus récente et des illustrations obsolètes peuvent produire un échantillon incorrect, même lorsque chaque fichier semble professionnel. Numérotez chaque version et indiquez clairement laquelle remplace laquelle.

Parlez à l'usine

Envoyez votre dossier technique, croquis ou échantillon de référence pour un examen de soudabilité et un devis ligne par ligne, àinfo@sealock.com.hkou +86-769-82009361. Plus de vingt ans de soudage à haute fréquence et de couture industrielle sous un même toit, de développement de modèles et de matrices en interne, d'une double production Chine-Vietnam et d'une procédure d'inspection complète par le client pour chaque expédition.
