Guide d'audit du responsable de l'approvisionnement : identification des défauts fatals de soudage RF dans la fabrication OEM

Résumé exécutif

Pour les responsables de la chaîne d’approvisionnement qui s’approvisionnent en équipements étanches hautes performances, en poches médicales ou en équipements tactiques, la découverte d’un défaut de fabrication après que le conteneur a quitté le port asiatique est un événement financier catastrophique. Contrairement àméthodes traditionnelles de coupe-couture, Le soudage par radiofréquence (RF) nécessite une précision extrême en matière d'outillage, de tension et de contrôle thermodynamique. Lorsque des usines de mauvaise qualité tentent d’augmenter leur production sans protocoles stricts d’assurance qualité (AQ), il en résulte des défaillances sur le terrain, une intégrité des produits compromise et des rappels massifs de produits. Ce guide technique expose les trois défauts de soudage RF les plus courants et les plus mortels, fournissant aux responsables de l'approvisionnement les connaissances nécessaires pour auditer les partenaires OEM potentiels et éliminer les risques liés à la chaîne d'approvisionnement.

Défaut 1 : La « soudure à froid » (fusion moléculaire incomplète)

Le risque commercial :Une soudure à froid est le défaut le plus trompeur et le plus dangereux dans la fabrication RF. La couture semble visuellement intacte lors d’une inspection superficielle en usine, mais les polymères n’ont pas réellement fusionné au niveau moléculaire. Sous une contrainte opérationnelle ou une légère pression interne, la couture se décolle simplement.

Identification visuelle et causes :

• Le look :Le périmètre soudé n'a pas de « cordon d'extrusion » distinct et uniforme (le léger écrasement du TPU fondu le long du bord). Le matériau peut paraître légèrement pressé plutôt que fondu.
• L'échec de l'ingénierie :Les soudures à froid se produisent lorsqu’une usine donne la priorité à la vitesse de production plutôt qu’à la qualité. L'opérateur réduit le temps de séjour (la durée pendant laquelle l'énergie RF est appliquée) ou la machine n'a pas la cohérence de tension nécessaire pour pénétrer dans des matériaux épais comme le TPU 840D. Cela peut également se produire si l’usine utilise des mélanges de plastifiants incompatibles.
• La question de vérification : Demandez à l'usine leurs journaux de tests de résistance au pelage et de résistance au cisaillement. Une véritable soudure RF ne peut pas être décollée ; le tissu lui-même doit se déchirer avant que la couture ne se rompe.

Défaut 2 : Dégradation thermique (arc et brûlure)

Le risque commercial :Si le soudage à froid est sous-traité, la dégradation thermique est un sur-traitement grave. Ce défaut détruit complètement la membrane imperméable, entraînant des fuites immédiates et une défaillance structurelle. C'est courant dans les usines qui passent du PVC bon marché au TPU haut de gamme sans mettre à jour leurs paramètres d'outillage.

Identification visuelle et causes :

• Le look :Bords roussis, décolorés ou cassants le long de la couture. Dans les cas extrêmes, vous verrez des trous d’épingle microscopiques ou des taches brun foncé là où le matériau s’est carbonisé.
• L'échec de l'ingénierie :Ceci est souvent causé par un « arc » : une décharge électrique soudaine provoquée par des matrices en laiton sales, une épaisseur de matériau inégale ou l'application d'une tension RF excessive. Les usines de mauvaise qualité négligent souvent l’entretien et le nettoyage quotidiens des matrices, ce qui entraîne l’emprisonnement de débris qui provoquent une surchauffe localisée.
• La question de vérification : Observez l’usine. Les matrices de soudage sont-elles usinées CNC sur mesure et méticuleusement propres, ou sont-elles oxydées et couvertes de résidus ? Renseignez-vous sur leurs SOP de maintenance préventive.

Défaut 3 : Extrusion asymétrique (pression d'outillage inégale)

Le risque commercial :Un sac étanche peut retenir l'eau lors d'un test stationnaire, mais les coutures asymétriques créent des points faibles qui exploseront inévitablement lorsque le produit tombe, est comprimé ou est exposé à des variations de température extrêmes.

Identification visuelle et causes :

• Le look :Examinez la section transversale ou le bord de la soudure. D'un côté, il y a une grosse boule désordonnée de polymère fondu (sur-extrusion), tandis que l'autre côté est dangereusement mince (sous-extrusion).

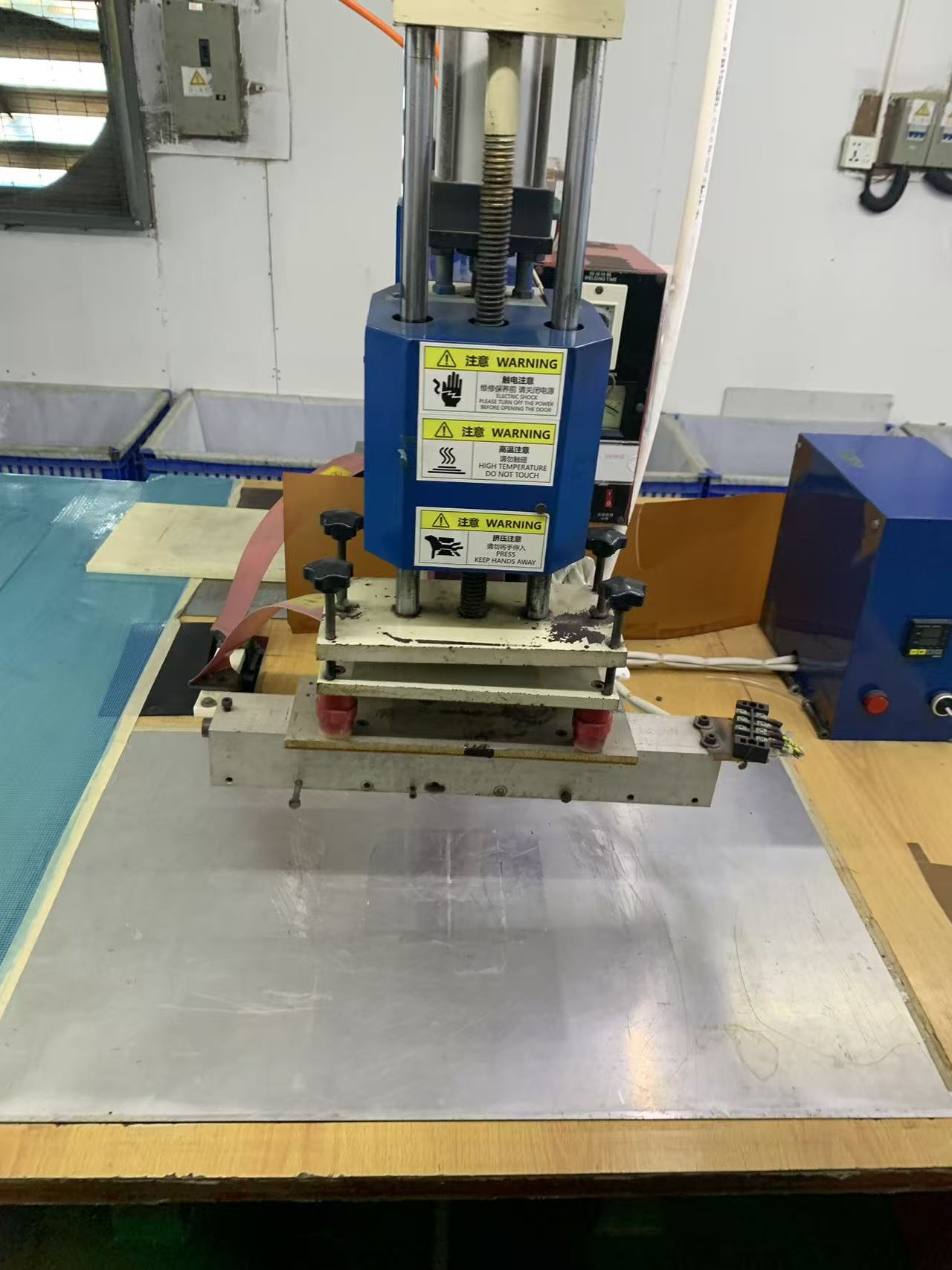

• L'échec de l'ingénierie :Le soudage RF nécessite des presses pneumatiques parfaitement nivelées. Si le plateau métallique massif qui maintient la matrice est désaligné ne serait-ce que d'une fraction de millimètre, il exerce une pression inégale sur le joint. Les machines bon marché n’ont pas la rigidité structurelle nécessaire pour maintenir un alignement parfait lors d’une production en grand volume.
• La question de vérification : L’OEM utilise-t-il des presses hydrauliques avancées ou pneumatiques fortement stabilisées ? Effectuent-ils des contrôles d'étalonnage quotidiens sur le nivellement du plateau ?

Conclusion : partenariat avec un OEM zéro défaut

L'identification des défauts de soudage RF n'est que la première étape ; les prévenir nécessitepartenariat avec une usine de fabrication d’élite. Les véritables partenaires OEM de niveau 1 ne s'appuient pas sur les inspections de fin de ligne pour détecter les erreurs. Ils utilisent la surveillance des paramètres en temps réel, investissent dans des outils en laiton usinés CNC personnalisés et appliquent des protocoles d'assurance qualité stricts certifiés ISO.

Lorsque la réputation et les résultats de votre marque dépendent d'une fiabilité 100 % étanche, vous ne pouvez pas vous permettre de subventionner la courbe d'apprentissage d'une usine. Auditez strictement, exigez la transparence et associez-vous à des experts en technologie de fusion moléculaire.

FAQ : Audit de la qualité du soudage RF

Q : Comment puis-je tester si un joint soudé RF est une « soudure à froid » lors d'une visite d'usine ?
UN:Le test manuel le plus fiable est le test de pelage destructif. Coupez une bande d'un pouce sur la couture et utilisez une pince pour séparer les deux couches. Dans une soudure RF parfaite, le revêtement du tissu de base se déchirera avant que le joint soudé lui-même ne se sépare.

Q : Pourquoi le matériau TPU de mon fournisseur actuel semble-t-il brûlé autour des coutures ?
UN:Cela est probablement dû à une dégradation thermique ou à un arc électrique. Cela se produit lorsque l'usine utilise des matrices de soudage sales, applique trop de puissance RF ou ne parvient pas à régler correctement la fréquence de la machine pour l'épaisseur spécifique du matériau TPU.

Q : La qualité de la matrice en laiton affecte-t-elle la soudure RF finale ?
UN:Absolument. Les matrices bon marché et mal usinées répartissent la chaleur et la pression de manière inégale, provoquant des soudures asymétriques et des points faibles. Les usines OEM haut de gamme investissent dans des matrices en laiton usinées CNC sur mesure, adaptées à la géométrie spécifique de votre produit pour garantir une fusion parfaite bord à bord.
