Processus de production de sacs à dos étanches IPX8

Sealock est un fabricant de sacs à dos étanches IPX8 et un fournisseur OEM. Atteindre IPX8 sur une pochette de téléphone est un problème de précision sur un petit volume scellé. L'atteindre avec un sac à dos porteur de 65 litres est une discipline complètement différente : des mètres de couture au lieu de centimètres, une large ouverture qui doit sceller uniformément sur toute sa largeur, un corps qui fléchit sous la charge lorsqu'il est immergé et suffisamment d'air emprisonné pour exercer une réelle pression sur la fermeture de l'intérieur. Ce guide explique comment un pack IPX8 est réellement construit et les numéros techniques derrière la fermeture qui le rend possible.

Pourquoi l'échelle change le problème

IPX8 signifie une immersion continue au-delà d’un mètre, jusqu’à une profondeur et une durée déclarées par le fabricant. Répondre à cela sur un grand emballage à parois souples introduit quatre facteurs auxquels une petite pochette scellée ne fait jamais face :

• Longueur de couture.Un sac de 65 L comporte plusieurs fois la soudure d’une pochette. Chaque mètre supplémentaire est une nouvelle opportunité pour une soudure marginale. La cohérence du processus est donc plus importante à mesure que le volume augmente, pas moins.
• Volume d'air interne.Un pack scellé de 65 L emprisonne un grand volume d’air. Immergé, cet air est comprimé et pousse vers l’extérieur contre la fermeture et les coutures – le paquet est sous pression dans les deux sens à la fois.
• Flexion sous charge.Un sac chargé se déforme lorsqu'il est transporté, lâché et pressé contre une coque ou un rocher. Une pochette reste immobile ; un sac travaille constamment ses coutures.
• Pénétrations porteuses.Les ancrages du harnais, de la ceinture abdominale et des poignées de transport portent tous du poids sur un corps qui doit rester scellé. Une pochette a un point de lanière ; un pack en contient huit ou plus.

Pourquoi un Roll-Top seul n’y arrive pas

Un roll-top est une excellente fermeture et le bon choix pour la plupart des sacs étanches. Ce qu’il ne s’agit pas, c’est d’un joint résistant à la pression. Il crée un chemin labyrinthique qui résiste à la pluie, aux embruns et à une courte immersion, mais sa force d'étanchéité provient des mains de l'utilisateur et d'une boucle – il ne s'agit pas d'une compression contrôlée et technique. Pour un indice IPX8 déclaré, la fermeture doit appliquer unforce de serrage mesurable et reproductible sur un joint conforme.

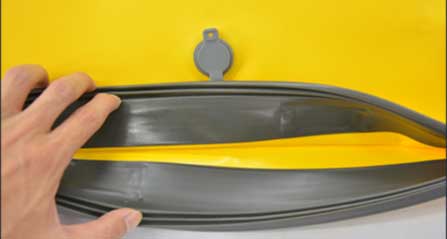

Notre construction de pack IPX8 fait cela avec trois éléments travaillant ensemble : unbande d'étanchéité en caoutchouc naturelle long de l'ouverture, unrabat rabattablequi se referme dessus, et unsangle de compression centralequi serre l'ensemble vers le bas. Le caoutchouc fournit l’élasticité ; le rabat fournit la géométrie ; la sangle fournit la force.

L’ingénierie des joints derrière tout cela

Les joints à compression vivent ou meurent selon un nombre rarement évoqué dans la fabrication de sacs, et il est plus étroit que la plupart des gens ne le pensent.

• La bande de compression.Un joint en caoutchouc doit être pressé d'un pourcentage de son épaisseur d'origine pour assurer l'étanchéité. Lel'idéal est d'environ 40 %, le maximum pratique est de 50 % et le minimum est d'environ 10 à 15 %. Sous-compressez-le et il n’y a pas de joint ;comprimez-le au-delà de 50 % et le caoutchouc risque de ne pas rebondir du tout— en laissant un espace permanent là où se trouvait le joint. Concevoir la fermeture signifie concevoir pour cette bande, pas simplement serrer aussi fort que possible.
• Ensemble de compression.La capacité du caoutchouc à repousser est mesurée par compression rémanente, testée pourASTM D395. Un composé avec une mauvaise déformation rémanente à la compression se comporte bien dès le premier jour et cesse progressivement de sceller. Il s’agit d’une spécification matérielle et non d’une hypothèse de conception.
• Relaxation.La force de rappel d'un joint comprimé diminue de manière mesurable peu de temps après l'installation : en une heure, elle peut atteindre environ les trois quarts de sa valeur d'origine. Une défaillance pure et simple est peu probable, mais des fuites deviennent possibles si la conception ne prévoyait aucune marge. Ainsi, le système de serrage est spécifié avec une marge plutôt qu'au minimum théorique.

La partie la plus difficile : un serrage uniforme sur une large ouverture

C’est là qu’un grand emballage diffère le plus d’un petit produit scellé. Une sangle de compression centrale applique sa plus grande force au milieu de l'ouverture et progressivement moins vers les extrémités. L'ingénierie des joints a un nom pour le problème qui en résulte — concentration de la force au point de serrage, avec sous-compression à l'écart — et les réponses classiques s'appliquent :

• Arrêts de compressionqui empêchent le joint d'être écrasé au-delà de sa limite de rebond, là où la sangle tire le plus fort.
• Un rabat rigidifié, ainsi la force de fermeture se propage le long de l'ouverture plutôt que de se dissiper sur quelques centimètres de chaque côté de la sangle.
• Profil de joint et duromètre choisis pour la courbe de forcela fermeture tient réellement ses promesses, et non un idéal uniforme.
• Plier la géométrie aux extrémités, puisqu'un rabat doit tourner un coin à chaque extrémité de l'ouverture - le même problème de regroupement des coins qui affecte toute fermeture pliée large.

Un serrage inégal est le mode de défaillance classique de ce type de fermeture : un joint qui tient au centre et qui s'ouvre à une extrémité passera par un immersion occasionnel et fuira sous une pression soutenue. Vérifier la régularité sur toute la largeur, et pas seulement au niveau de la sangle, est une étape d'inspection obligatoire.

La coque : plus de coutures, moins de tolérance

• Matériel.Le TPU laminé sur du nylon 420D est la coque idéale pour cette classe : la base en nylon résiste à la déchirure et à l'abrasion, le TPU offre une résistance à l'hydrolyse, une stabilité aux UV, une flexibilité au froid et une soudabilité. Le TPU tolère également bien mieux la flexion constante qu’impose un sac chargé qu’un revêtement rigide.
• Soudage à 27,12 MHzsans trous d’aiguille nulle part dans la barrière. Sur un grand emballage, la stabilité des paramètres de soudure sur l'ensemble d'un cycle de production est le principal facteur déterminant pour savoir si le lot conserve sa valeur nominale.
• Une base anti-abrasion renforcée.Le panneau de base est traîné et posé plus que toute autre surface, et sur un produit IPX8, une base usée est un défaut d'étanchéité, pas seulement un dommage esthétique.
• Ancrages de charge cousus avant soudage.Les ancrages du harnais, de la ceinture de hanche et des poignées de transport sont d'abord cousus sur des panneaux plats à haute tension, de sorte que les perforations se retrouvent sous la peau soudée et que la charge se répartisse sur une empreinte cousue. Les ancrages soudés uniquement se détachent sous un cisaillement soutenu.

La séquence de production

1. Mise en scène et découpe des matériaux— panneaux coupés selon des tolérances strictes, car un joint soudé ne permet pas d'absorber la dérive.
2. Couture de sous-assemblages— harnais, ceinture de hanche, panneau arrière, poches latérales et ancrages de cordon d'arrimage construits en modules.
3. Coutures par points de charge sur des panneaux plats— ancrages appliqués à haute tension avant la fermeture de la coque.
4. Configuration des matrices et soudage HF— la coque fusionnée en une peau continue et scellée, recouvrant les empreintes cousues.
5. Collage des joints— la bande d'étanchéité en caoutchouc naturel collée sur toute la longueur de l'ouverture. Tout écart ici devient plus tard une bande de compression inégale.
6. Ensemble rabat et sangle de compression— géométrie du rabat réglée pour se replier carrément sur le joint, la sangle et le matériel ancrés.
7. Vérification de la fermeture— compression vérifiée sur toute la largeur, pas seulement au niveau de la sangle.
8. Détermination des fuites et emballage.

La base du produit

Ces packs soudés sont des points de départ égaux pour une commande OEM : aucun n’est classé au-dessus d’un autre ; la construction IPX8 côtoie les constructions vérifiées IPX7 à rouleau et à fermeture éclair hermétique :

Image	Modèle et spécifications	Système d'étanchéité et évaluation	MOQ
	Pack d'expédition étanche SL-J033— 45L / 55L / 65L (34×23×58 / 68 / 78 cm) ; 1 916 / 1 968 / 2 043 g ; TPU laminé sur nylon 420D ; base anti-abrasion renforcée et robuste ; poche interne en filet ; poche latérale, cordons latéraux, panneau de brassage auto-agrippant, passepoil réfléchissant ; bretelles rembourrées, sangle de poitrine, ceinture de hanche rembourrée, poignée de transport ; jaune/noir.	IPX8— bande d'étanchéité en caoutchouc naturel + rabat rabattable + sangle de compression centrale	300-500
	Sac à dos étanche SL-E103 avec fermeture éclair hermétique— 45L (30×22×73 cm) ; Revêtement imperméable en TPU ; couche informatique interne ; échantillon 15 jours.	Fermeture éclair hermétique – vérifiée IPX7, large accès rapide	500
	Sac à dos sec et hermétique SL-E090— 60L (36×25×80 cm) ; TPU ; noir, jaune, rouge ; se replie pour le transport ; flotte.	Roll-top — grand volume d'air emprisonné, flottabilité inhérente à la conception	300-500
	Sac à dos sec en TPU SL-E039-25L ; Nylon 420D recouvert de TPU ; deux bretelles réglables et un bouton à la taille ; échantillon 3 à 5 jours.	Roll-top - IPX7 vérifié sur une coque en TPU soudée	300-500
	Sac à dos sec pour kayak SL-E977-28L ; PVC 500D 0,5 mm ; coquille semi-circulaire; fenêtre de téléphone ; serrure multifonction; valve de gonflage/dégonflage latérale ; Panneau arrière en EVA.	Roll-top avec valve — gestion contrôlée de l'air sur un corps étanche	300-500

Le système d'étanchéité, les spécifications du joint, la capacité, le matériau de la coque, la configuration du harnais, le matériel et la marque sont tous spécifiables par commande, ou un pack peut être développé à partir d'un croquis. Notez que le SL-J033 gère trois capacités sur une seule plate-forme de scellage, de sorte qu'un programme IPX8 peut couvrir 45 à 65 L sans trois développements de fermetures distincts.

Contrôle qualité d'un pack IPX8

La qualité est divisée en trois niveaux.CIQcouvre le tissu laminé TPU entrant pour l'épaisseur du revêtement, l'adhérence et la soudabilité, plusstock de joints pour duromètre et jeu de compression, et la sangle, la mousse, les boucles et le matériel par rapport à la norme signée.IPQCcouvre la tolérance de coupe, l'intégrité et la largeur de la soudure, la justesse de la liaison du joint le long de l'ouverture, l'assemblage du rabat et de la sangle, les coutures d'ancrage de charge etvérification de la compression sur toute la largeur de la fermeture— avec des tests de pelage sur des échantillons de soudures au début de chaque passe.OQCcouvre l'échantillonnage ISO 2859 AQL, les tests d'immersion à la profondeur et la durée déclarées et la comparaison d'échantillons d'or, avec la certification SGS ou QIMA disponible – et pour une réclamation IPX8, les acheteurs doivent s'attendre à un rapport de test indiquant la profondeur, pas seulement la note.

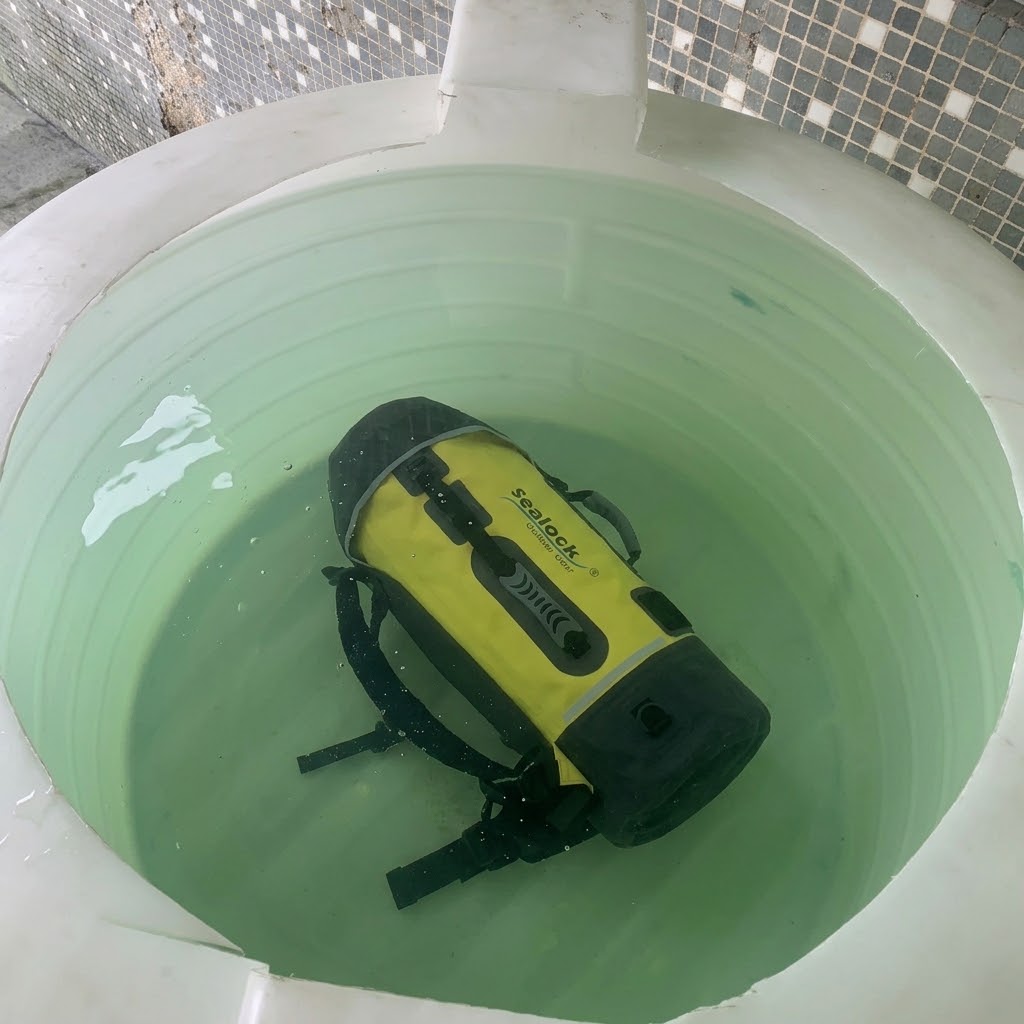

Sealock exécute également strictement la procédure complète d'inspection client sur les produits finis :déballage, extraction sous vide, repos statique de 24 heures et détermination des fuites d'air. Cela est plus important sur un gros emballage que partout ailleurs dans la gamme : une fuite lente qu'un grand volume scellé peut masquer lors d'une courte immersion saigne encore un vide mesurable sur une journée complète. Le laboratoire effectue également des tests de liaison par soudure et de résistance au pelage, de déformation sous compression des joints, de tests de cycle de fermeture, de résistance des coutures avec un test de charge de plus de 1 500 cycles et de chargement par secousses sur les ancrages des harnais et des ceintures de hanche, d'abrasion, de déchirure, de traction, de brouillard salin, d'UV, de solidité des couleurs et de différence de couleur.

FAQ : Production de sacs à dos IPX8

Q : Pourquoi un pack roll-top ne peut-il pas être classé IPX8 ?
R : Parce que la force d'étanchéité d'un roll-top provient de la façon dont l'utilisateur le plie et le clipse, et non d'une compression technique. Il est excellent contre la pluie, les embruns et les immersions de courte durée — c'est pourquoi nos packs roll-top sont classés IPX7 vérifiés — mais un IPX8 déclaré nécessite un joint comprimé par une force de serrage contrôlée et reproductible.

Q : Dans quelle mesure le joint d’étanchéité doit-il être comprimé ?
R : Dans une bande assez étroite : environ 40 % de l'épaisseur d'origine est idéale, 50 % est le maximum pratique, et en dessous d'environ 10 à 15 %, il n'y a pas d'étanchéité fiable. Une compression au-delà de 50 % risque de faire en sorte que le caoutchouc ne rebondisse pas, ce qui crée un écart permanent.

Q : Comment savez-vous que le joint sera toujours étanche dans deux ans ?
R : En spécifiant le jeu de compression (testé selon la norme ASTM D395) plutôt que de le supposer. Un composé avec une mauvaise déformation rémanente à la compression se scelle dès le premier jour et s'arrête progressivement. Le stock de joints est vérifié pour le duromètre et la compression lors de l'inspection à l'arrivée.

Q : Quelle est la partie la plus difficile à réaliser dans un pack IPX8 ?
R : Serrage uniforme sur une large ouverture. Une sangle de compression centrale concentre la force au milieu et en délivre moins aux extrémités. La fermeture nécessite donc un rabat renforcé, des butées de compression et un profil de joint adapté à la courbe de force réelle, puis une compression vérifiée sur toute la largeur lors de l'inspection.

Q : Un pack IPX8 flotte-t-il ?
R : Un emballage scellé emprisonne l'air et flotte, ce qui est utile, mais ce même air emprisonné pousse vers l'extérieur sur la fermeture lorsqu'il est immergé, de sorte que la coque et le joint doivent être construits pour résister à la pression dans les deux directions.

Q : Que devons-nous demander pour justifier une réclamation IPX8 ?
R : La profondeur et la durée déclarées, ainsi qu'un rapport de test du produit fini. IPX8 sans profondeur indiquée n’est pas vérifiable, et il s’agit de la suraffirmation la plus courante en matière d’équipement étanche.
